[ 4과목 ] 데이터모델링 (2/2)





(DAP 준비의 기본서는 아래 가이드와 실전문제입니다.)





( 아래 자료는 가이드의 내용을 보완하여 공부할 수 있는 자료입니다.

한국데이터산업진흥원 정보마당에서 퍼 와서 편집만 하였습니다)





3)배타적 관계 대체



집합 동질성

집합 동질성 의미

엔터티에서 동질성(同質性)을 정의한다는 것은 말 그대로 집합에 들어갈 개체들의 동일한 성질을 어디까지로 한정할 것인가를 결정하는 것을 말한다. 가령, 사원이라는 집합을 우리 회사에 공식적인 적(籍)을 두고 있는 사람들로만 정의했다면 협력회사 사원이나 관계사 직원들은 이들과 동질성을 갖지 못한다. 그러나 개념을 확장하여 우리 회사에 공식적인 적을 두고 있거나 사내 업무에 관련된 준 사원에 해당하는 사람들이라고 정의했다면 협력회사나 관계사 직원은 정규 사원과 동질성을 갖게 된다.



집합 동질성 부여의 예

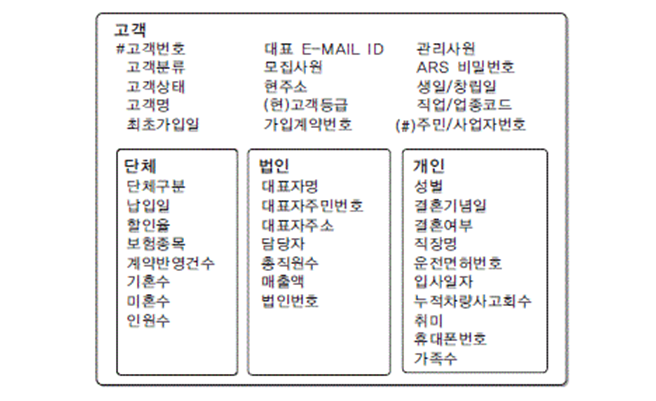

고객이라는 집합의 동질성을 부여하는 두 가지 경우를 가정해 보자. 첫 번째는 고객집합에 대해 우리 회사의 상품을 구매했거나, 구매할 사람들의 집합이라고 규정했다고 가정하자. 두번째 경우는 우리 회사의 상품을 구매했거나, 구매할 가능성이 있는 모든 사람 혹은 법인·단체들의 개체집합이라고 규정했다고 가정하자.



1) 사람의 집합이라고 규정한 경우

이 경우에는 사람만의 집합이고, 우리 상품과 구체적인 관계를 맺은 사람들만 존재하는 집합으로 정의했다는 특수성이 분명히 나타나야만 한다. 이러한 구체적인 정의는 잠정 고객은 이 집합에 포함 되지 않는다는 집합적 비교를 확실하게 해 주고 법인, 금융기관 등도 전혀 동질성을 갖고 있지 않다 는 것을 분명하게 나타내고 있다



2)사람 또는 법인이라고 규정한 경우

위의 이러한 집합들을 분명하게 포함시켰다는 것을 내포하고 있다.



엔터티 명칭

엔터티에 적절한 명칭을 붙여주는 작업은 생각보다 매우 중요한 일이다. 도출한 집합의 의미에 가장 어울리는 명칭을 부여해야만 앞으로의 커뮤니케이션에서 오류를 줄일 수 있고, 제3자에게 설명할 때도 의미의 전달이 명확해질 수 있다. 사실 지금까지 명확화를 했다고 생각하는 것은 겨우 엔터티 단위일 뿐이다.



적절한 엔터티 명칭

엔터티 명칭은 그 엔터티를 함축시킨 의미를 담고 있어 남에게 일일이 설명하지 않아도 오해를 최소화시킬 수 있어야 한다.



엔터티 명칭 부여하기 예제

엔터티의 의미를 명확하게 정의하는 작업은 매우 중요한 일이며, 그에 못지 않게 적절한 명칭을 부여하는 일에도 심혈을 기울여야 한다. 적절한 엔터티 명칭을 부여하기 위한 예를 들어보자.

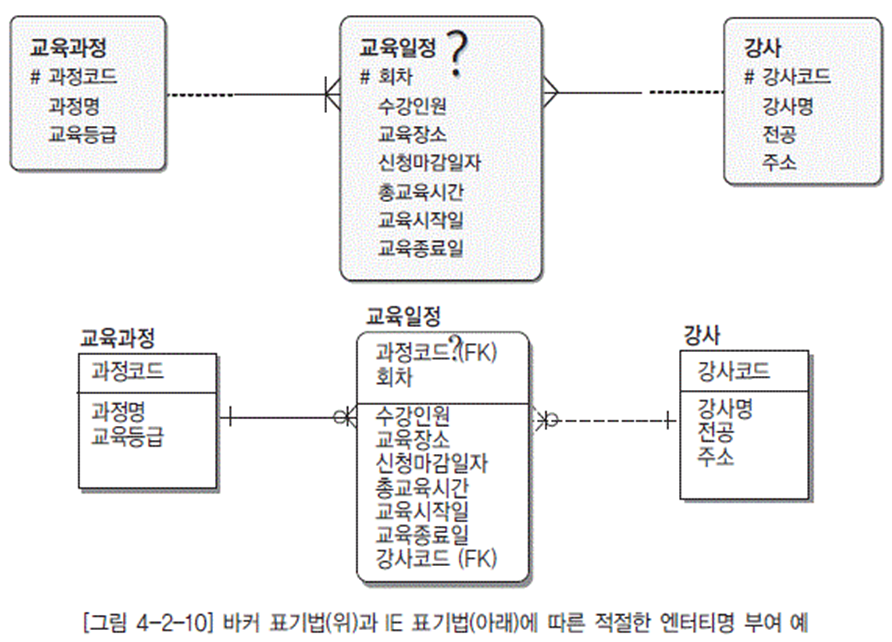

[그림 4-2-10]에서 좌측에 있는 교육과정이란 엔터티는 의미상으로 본다면 교육과목에 가까운 엔터티이다. 다시 말해서 이 과정이 몇 차례 강의가 개설되더라도, 혹은 아직 언제 강의를 개설할지 결정이 나지 않았더라도 과정마다 단 하나씩의 개체를 가지게 되는 키 엔터티라고 하자. 이 엔터티는 그 진행 일정과 강사가 정해지면서 여러 번에 걸쳐 강의가 진행될 것이다. 이 엔터티는 교육과정을 부모로 해서 태어난 자식에 해당하는 행위 집합이며, 그 이름을 교육일정으로 하여 생성됐다. 이 엔터티의 의미는 명확해 보이며, 그 명칭에도 큰 문제가 없어 보인다. 그러나 분명히 엔터티의 명칭에 문제가 있다. 교육일정이라고 되어 있는 엔터티의 속성을 보면 일정만 있는 것이 아니다. 교육장소· 강사 등의 일정과는 전혀 다른 속성도 있다. 그렇다면 이 집합의 개체는 교육일정이 아니라 개설된 강좌로 보는 것이 더 어울린다.



서브타입

서브타입 지정 의의

엔터티를 명확화하는 단계에서 해야 할 또 하나의 중요한 작업은 엔터티 내에 들어가는 구체적인 부분 집합(서브타입)의 종류를 명시하는 것이다. 개체-관계 도표(ERD, Entity Relationship Diagram)를 입체적이고 구체적으로 작성하기 위해서는 집합의 부분 집합을 표현해 주어야 한다. 예를 들어 어떤 보험회사의 사원정보 엔터티를 사원의 유형별로 바라보면 내근사원, 설계사, 대리점으로 구성되어 있지만, 직무별로 바라본다면 경영자, 관리자, 영업사원, 사무직 등으로 구분할 수 있다. 만약 성별로 바라본다면 남자, 여자로 구분할 수 있다.



서브타입 지정시 고려사항

1) 교집합 허용 불가

서브타입 간에 교집합(交集合)을 허용하지 않는다. 다시 말해 남자와 여자 집합의 교집합, 즉 남자도 되고 여자도 되는 개체가 존재한다면 이는 서브타입이 될 수 없다.



2)서브타입의 합이 전체집합

서브타입을 모두 결합하면 반드시 전체 집합이 되도록 해야 한다. 만약 전체 집합이 될 자신이 없다면 나머지 부분(여집합, 餘集合)을 기타로 정의해서라도 반드시 이 규칙을 준수해야 한다.







3)서브타입 표현의 기준

서브 타입의 표현은 추후 궁극적으로는 물리 모델에서 테이블 분할의 기준 역할을 하게 된다. 이러한 목적 이외에 서브타입 표현을 위해서는 기본적으로 다음과 같은 기준을 가지는 것이 바람직하다.

• 개별 속성을 가지는 경우
• 개별 관계를 가지는 경우
• 가독성을 증진시키고자 하는 경우

서브타입 도출

1) 분류 속성

분류 속성에 따라 엔티티의 정보가 차별화되는 경우에 서브타입을 도출할 수 있다.



2)다수의 선택적 속성

다수의 선택적 속성이 존재하는 경우에 서브타입을 도출할 수 있다.



3)선택적 관계가 존재하는 경우

서브타입으로 분할함으로써 관계가 필수적으로 변하는지를 확인한다.



4)도출 절차

• 분류 속성을 확인(엔티티의 발생이 차별화되는 경우)한다.
• 분류 속성값에 의해 분류되는 서브타입을 파악한다.
• 분류 속성에 따라 필수적/선택적 분할을 정의한다.
• 서브타입별 속성을 할당한다.
• 슈퍼타입의 관계를 해당 서브타입에 정의한다.

서브타입의 활용

1)데이터 모델에 업무 규칙을 명확히 표현하여 업무를 정확히 이해할 수 있다.

• 엔티티의 정의를 좀더 구체화하여 데이터 모델에 대한 가독성을 향상시킬 수 있다.
• 속성의 선택성 제거
• 관계의 선택성 제거

2)서브타입의 표현은 업무 규칙의 명확성과 표현의 복잡성이라는 트레이드 오프(Trade Off) 관계가 적절히 조화를 이루어야 한다.



엔터티 통합과 분할

엔터티를 크게 하나로 할 것인지 아니면 여러 개의 개별 엔터티로 할 것인지의 결정은 향후에 일어날 데이터 모델링의 많은 과정에 커다란 영향을 미치게 된다. 예를 들면, 개발 단계의 생산성, 난이도, 수행 속도, 업무 변경에 대한 유연성, 유지·보수의 비용 등 많은 부분에 영향을 미친다. 좋은 형태의 통합은 변화에 대한 유연성을 증가시키고, 마치 분모의 개수가 감소하듯이 복잡한 업무를 단순화시킬 수 있지만 나쁜 통합 형태는 본질의 희석을 가져와 모호한 집합을 만들게 된다. 엔터티 통합/분할의 결정 사례를 알아보자.

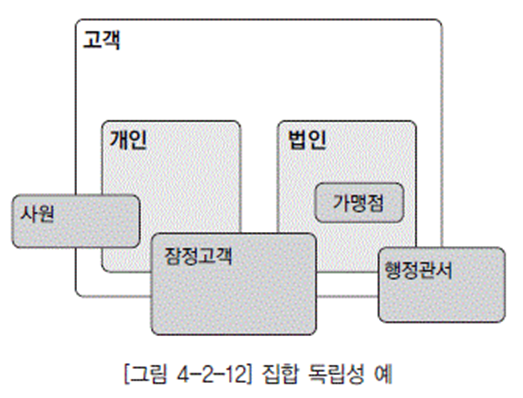

엔터티 독립성

엔터티를 결정하기 위해서 우리가 따져 보아야 할 독립성이란 우리가 새롭게 정의하고자 하는 엔터티가 앞서 정의해 둔 어떤 엔터티에도 포함되지 않는 독립적인 집합인지를 확인하는 것이다.





• 고객이라는 엔터티의 동질성을 우리 회사 제품의 구매 주체가 되었거나 될 가능성을 가진 사람이나 법인, 단체로 규정했다고 하자. 이때 새롭게 법인이라는 엔터티 후보를 검토한다면 이 집합에 속할 개체들은 이미 고객 엔터티에 속할 수 있기 때문에 독립적인 집합이 아니다.
• 고객 엔터티를 사람의 집합만으로 국한해서 동질성을 부여했다면 법인은 독립적인 집합이 된다.
• 우리가 독립성을 따질 때는 먼저 검토할 엔터티 후보의 의미를 명확히 해야 한다. 그것은 자신의 집합에 어떠한 개체들이 속해 있는지를 구체적으로 알아야만 다른 엔터티와의 독립성을 확인할 수 있다.

엔터티 분할/통합

집합 간에는 상품과 고객처럼 전혀 포함 관계를 가지지 않거나, 고객과 사원처럼 일부가 포함되거나, 아니면 사원과 임원처럼 전체가 포함되는 세 가지 경우가 존재한다. 그런 집합 간에 서로 포함되지 않는 경우라도 동질성을 크게 확장하면 포함될 수도 있고, 반대로 동질성을 구분하면 별도로 분리될 수도 있는 것이기 때문에 상황에 따라 종합적인 판단이 필요해지는 것이며, 그 판단의 합리성에 따라 모델의 품질은 크게 영향을 받게 된다.

이러한 결정에 따라 집합은 이합집산이 일어날 수 있으며 최종적으로 엔터티의 모습이 결정되는 것이다. 이와 같이 집합의 일부가 서로 겹쳐져 있을 때 이들 간의 모양을 결정하는 방법은 크게 세가지로 나눌 수 있다.

• 첫째, 어느 한 집합을 확장??차된 부분을 어느 한쪽 집합에서만 가지도록 해 둘 사이를 완전 분리하는 방법
• 셋째, 비록 교차되는 부분이 있더라도 두 집합을 별개의 집합으로 간주하고 필요시 이들 간에 관계를 맺어 주는 방법

어떤 상황에서 이것들을 선택해야 할 것인지는 매우 중요하고 어려운 판단이다. 엔터티를 결정하는 것은 결국 집합의 형태를 결정하는 것이므로 이러한 결정의 적절성이 바로 모델링의 품질을 좌우하는 가장 기본적인 요소이다.







집합 동질성 확대를 통한 집합 통합 사례

1) 보험회사의 대리점 사례

보험회사에서 대리점은 상황에 따라 조직과 유사한 집합으로 볼 수도 있고, 사원과 유사한 집합으로 볼 수 있다. 보험회사라면 보험모집, 고객관리, 실적 등의 주체가 되는 개체는 사람인 사원이나 설계사뿐만 아니라 대리점이 될 수도 있으므로 이러한 집합은 많은 행위를 공통적으로 한다는 입장 에서 보면 매우 유사성이 강한 집합이다. 또한 개인도 자격조건에 따라서 대리점이 될 수 있어 조직의 의미보다는 설계사나 사원의 역할을 하는 경우가 많기 때문에 사원 집합을 확장하여 여기에 포함 시키고 있다.



2)통신회사의 대리점 사례

통신회사의 대리점은 회사의 조직처럼 실적 관리의 단위가 되거나 일반 부서와 유사한 업무 처리 를 하기 때문에 조직으로 보는 것이 일반적이라 할 수 있다.



3)대리점 사원

대리점 사원을 사원이라는 의미에서 동질성을 찾았다면 사원 엔터티에 포함시켜야 옳을 것이다. 가령 대리점에 소속된 사원이지만 어떤 행위의 주체로서의 의미는 일반 사원과 동일하다고 한다면, 사원 엔터티에 포함시키고 일반 사원과 희석되지 않도록 서브타입으로 구분하는 것이 좋다. 그러나 우리가 관리할 행위의 주체(모집자, 고객관리자 등)로서 일반 사원과 동격의 의미를 가지는 것은 대 리점이고, 대리점 사원은 단지 참조 정보로서 관리하고자 한다면 대리점은 사원 집합에 포함시키고 대리점 사원은 별도의 엔터티로 분리하여 불필요하게 사원의 의미를 희석시키지 않는 것이 좀더 좋은 방법이다.







유연성 향상을 위한 통합

집합의 동질성을 확장시켜 중첩된 집합을 포함시키면 이들 간의 집합적 관계는 명확해진다. 이러 한 집합의 확장은 비록 유연성과 단순성을 증가시키기는 하지만 지나친 확장은 집합의 의미를 희석 시키므로 주의해야 한다.





[그림 4-2-15]에서와 같이 부모 집합인 사원 엔터티에는 아직 경력 정보를 입수하지 못했거나 신입사원이기 때문에 경력이 없는 사원도 있다는 것은 이상할 것이 없다. 어떤 사원의 경력 정보라고 하더라도 그 정보의 주인이 되는 사원이 없다면 정보로서 아무런 가치가 없다. 부모는 상황에 따라 자식을 가질 수도, 갖지 않을 수도 있지만 자식은 설사 부모가 누군지 모를지언정 결코 없을 수는 없다. 이것이 바로 보편 타당한 규칙이다. 이 말을 다른 의미로 해석을 해보면 그림 좌측과 같이 사원 엔터티에만 새로운 개체가 추가되더라도 경력 정보에는 영향을 미치지 않는다는 것을 뜻한다. 어차피 부모인 사원은 경력 정보를 가지지 않을 수 있도록 허용되었기 때문에 경력 정보를 가지지 않은 새로운 사원이 추가되었다고 해서 이 규칙에 영향을 줄 수 없는 것은 당연하다. 결과적으로 키 엔터티(사원 엔터티)는 최대한 통합되어 집합이 늘어나더라도 하위 엔터티에는 거의 영향을 미치지 않으므로 과감한 통합을 시도하는 것이 바람직하다.

엔터티 정의 기술과 엔터티 정의서 작성

엔터티 후보를 도출하고 충분한 검토와 검증을 거쳐 엔터티의 구성 단위와 형태 등을 결정하고 나면, 다시 서브타입 정의, 동질성 파악을 통한 엔터티 통합 및 분할 등의 과정을 거쳐서 최종적인 엔터티 형태가 확정된다. 엔터티 도출 및 정의 과정에서 엔터티의 개념을 정립하고 적절한 이름을 부여한 후 엔터티 분할·통합 과정을 거쳐 가장 적절한 명칭을 확정해야 한다. 이와 같은 과정을 거쳐 확정한 엔터티의 이름은 이미 이름만으로도 해당 엔터티가 어떤 집합인지 최대한 표현될 수 있어야 하며, 나머지 미진한 부분은 엔터티 정의 또는 엔터티 설명에서 구체적으로 기술하여 이해관계자 간의 명확한 의사소통과 개념 공유가 가능하도록 해야 한다. 이를 위해 엔터티 정의 기술 시 다음과 같은 내용으로 서술함으로써 해당 엔터티에 대한 상세하고 구체적인 내용이 온전하게 전달될 수 있도록 해야 한다.

• 데이터 집합의 개념 및 성격
• 집합 구성상의 특징
• 데이터 생성, 변경, 삭제 시의 특이사항 또는 데이터 오너쉽 등 기타 특이사항 등

[그림 4-2-16]은 이와 같은 기준에 따라 작성한 엔터티 정의 기술 사례이다.

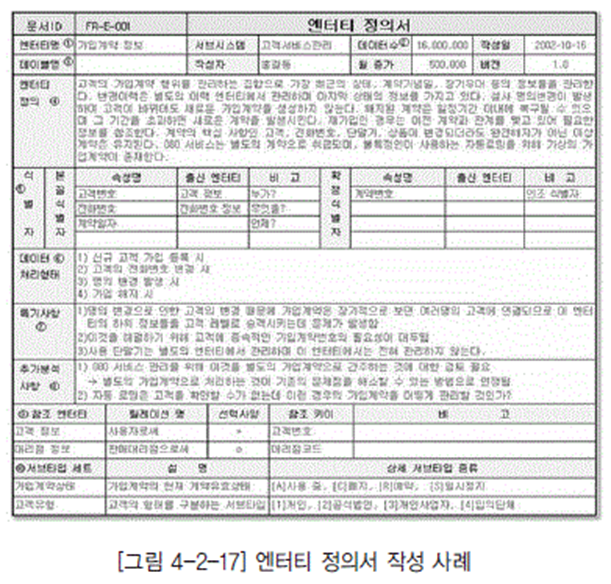

엔터티 정의 기술이 완료되면 엔터티 정의에 관련된 추가적인 상세 정보 항목들을 작성하여 문서화 및 의사소통 수단으로 활용한다. 엔터티 정의서는 이러한 목적으로 작성하는 대표적인 산출물이다. [표 4-2-17]은 엔터티 정의서에 대한 작성 사례이다. 엔터티 정의서에 대한 항목 구성과 서식은 각 조직이나 프로젝트 여건에 맞춰 변형하여 사용할 수 있으며, 가능하면 최대한 상세한 내용으로 작성되어야 산출물의 작성 목적을 달성할 수 있다.





(DA가이드 4.2.5) 관계(Relationship) 정의

관계(Relationship)란 ?

관계(Relationship)란 엔터티와 엔터티 사이의 관계(關係)를 말한다. 즉, 관리하고자 하는 업무 영역 내의 특정한 두 개의 엔터티 사이에 존재하는 많은 관계 중 특별히 관리하고자 하는 직접적인 관계(업무적 연관성)를 의미한다.





관계 이해

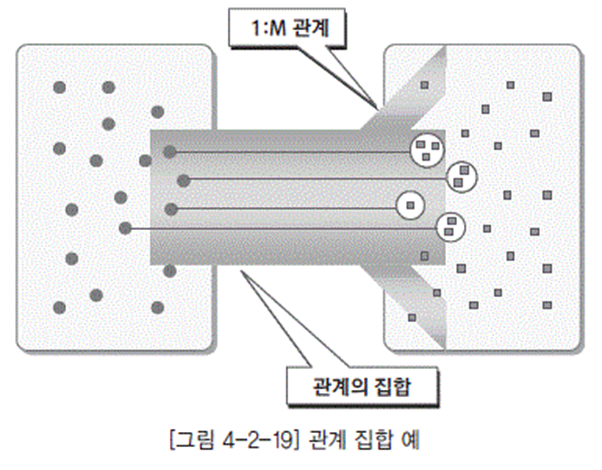

관계도 집합이다

관계는 두 엔터티 사이에 그 목적과 내용이 다른 여러 개의 관계가 동시에 존재할 수 있다. 마치 교통량이 너무 많거나 좀더 나은 이동을 위해 특수 목적을 가진 더 세분화된 교량을 추가할 수도 있고, 작은 교량을 없애고 커다란 교량으로 통합할 수도 있듯이 관계 또한 크게 묶을 수도 있고, 구체적으로 분할시킬 수도 있다.





직접 관계를 관계라고 한다

데이터 모델링에서의 데이터 집합(엔터티) 간에는 무수한 관계가 존재한다. 하지만 이러한 모든 관계를 표현(설계)하는 것은 아니다. 많은 관계 중에서 직접 종속인 것만을 관계로 보고 모델링하는 것이다.

두 엔터티 간에는 하나 이상의 관계가 존재할 수 있다

두 개의 엔터티 사이에는 서로 다른 업무 규칙을 가진 별개의 관계가 존재 할 수 있다.

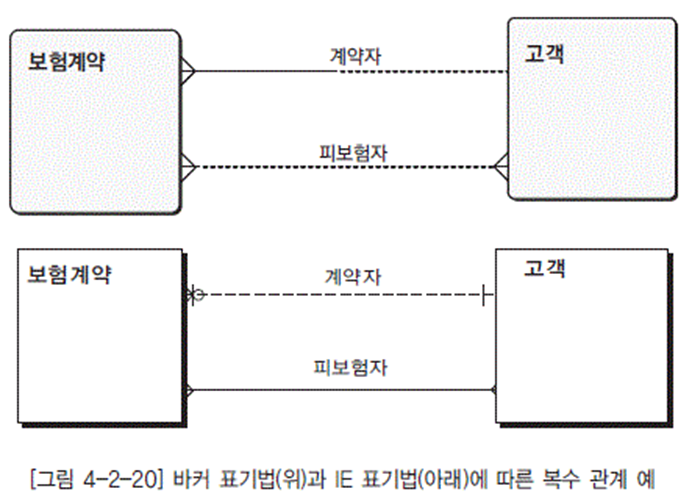

보험계약과 고객과의 관계는 [그림 4-2-20]에서 볼 수 있듯이 계약자 관계는 1:M이지만 피보험자 관계는 M:M이 될 수 있다. 물론 명의 변경을 할 수도 있고 그 이력까지 관리하겠다고 한다면, 계약자 관계도 다시 M:M이 된다. 보험 종류에 따라 하나의 보험계약에 여러 명의 고객이 피보험자가 될 수 있으며, 고객 또한 하나 이상의 보험계약에 피보험자가 될 수 있으므로 이 관계는 당연히 M:M 관계를 가진다.

외래키로 정의

관계는 외래키(FK, Foreign Key)로 구현되어 참조 무결성(RI, Referential Integrity)으로 데이터 정합성 유지의 역할을 하게 된다.

참조무결성 : 제3장-제3절-4항 참조 무결성 규칙 정의 참조

관계의 관점

• 항상 두 엔터티 간에 존재한다.
• 항상 두개의 관점을 가지고 있다.
• 데이터의 양방향 업무 규칙(Business Rule)을 표현
• 관계를 통하여 정보로서의 활용가치 상승
• 외래키로 구현되어 참조무결성으로 데이터의 정합성 유지
• 참조무결성

관계표현

관계 형태(Degree/Cardinality)

1) 하나 이상(Many)

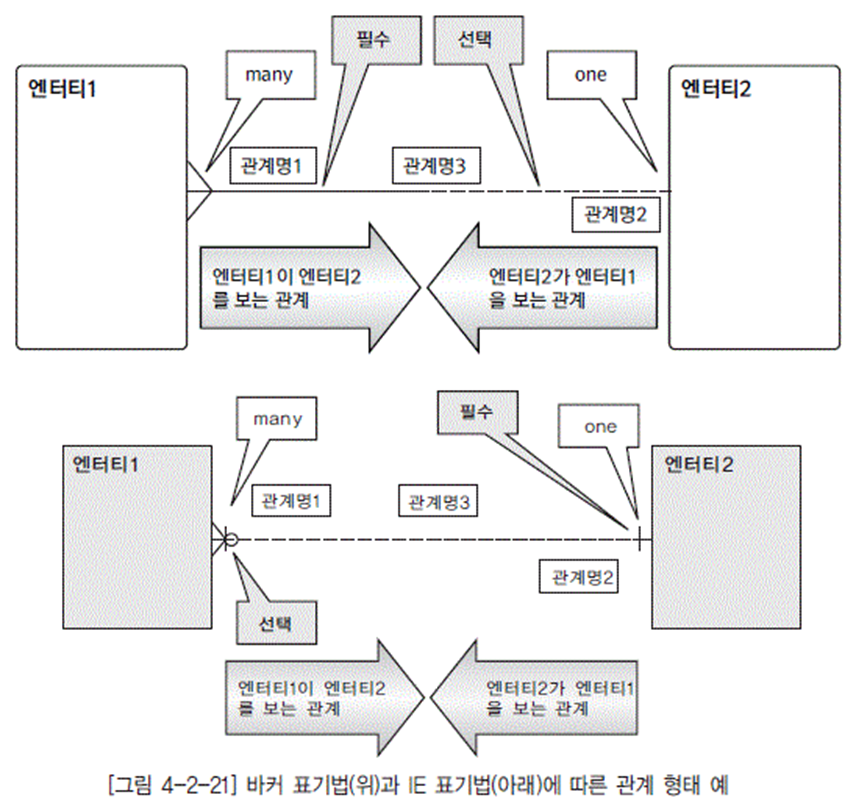

[그림 4-2-21]에 있는 까마귀 발가락처럼 표시된 모양은 하나 이상(Many)을 나타낸다. 하나 이상이란 반드시 하나 이상이 되어야 한다는 것이 아니라 하나 이상인 것이 적어도 한가지는 존재하고 있다는 것을 의미한다. 이 말은 1:M의 관계에는 1:1의 관계가 포함되어 있다는 것을 의미하고 있다. 나중에 우리가 관계 형태를 규명할 때도 하나 이상인 경우가 한가지라도 있는지에 대해 집중적으로 검토함으로써 이 관계를 밝혀내게 된다.

2)단 하나(Only One)

[그림 4-2-21] 우측에 있는 수평선은 단 하나임을 의미한다. 여기서 수평선이란 직선이 될 수도 있고 점선으로 표현될 수도 있으며 이것은 다음에 설명할 선택 사양에 따라 결정된다. 단 하나뿐임을 규명하는 것 또한 하나 이상인 경우가 하나라도 존재하는지를 검토함으로써 밝혀 낼 수 있다.







선택 사양(Optionality)

직선은 반드시 존재해야 함을 의미하고, 점선은 존재하지 않을 수도 있음을 의미한다.

1) 일반적인 형태

주로 참조하는 엔터티(M쪽)는 참조되는 엔터티(1쪽)가 반드시 존재해야 하는 경우가 많이 나타난다. 반대로 1쪽 엔터티는 M쪽 엔터티와 반드시 관계를 맺지 않아도 되는 경우가 가장 일반적인 형태라고 할 수 있다. 일반적이란 말은 이러한 경우가 가장 많이 나타난다는 것이지 항상 그러해야 한다는 것을 말하는 것은 아니다.

2)바람직한 형태

우리는 모델링에서 가능한 직선 관계를 가지도록 - 특히 자식 쪽에서 - 노력해야 한다. 즉, M쪽 관계의 선택사양을 직선관계로 만들려고 노력해야 한다. 부모 엔터티에 개체가 존재하지 않는 자식 엔터티의 개체가 많이 발생한다면 정보의 정합성에 많은 문제점이 나타나게 된다.

관계명

1) 두 개의 관계 멤버십에 각각 부여

• 각자 상대방 입장에서의 관계명을 기술한다.

2) 현업에서 사용하는 간결한 동사형으로 표현

• 두 엔티티 타입 간의 업무적 연관성을 나타내는 이름 부여
• 현재 시제를 사용
• 다른 관계명과의 유일성은 확보되지 못함
• 능동/수동형의 사용은 가급적 배제



3)업무적 의미가 없거나 애매모호한 용어는 배제

• 예: ∼(관계가)있다, ∼(관련이)있다, ∼이다, ∼한다 등

관계 정의 방법

먼저 한쪽 엔터티를 기준으로 상대 엔터티와의 관계를 규명하고 다시 반대 방향으로 관계를 규명 한다. 관계를 규명할 때 가장 먼저 해야 할 일이다.

관계 구문 이해

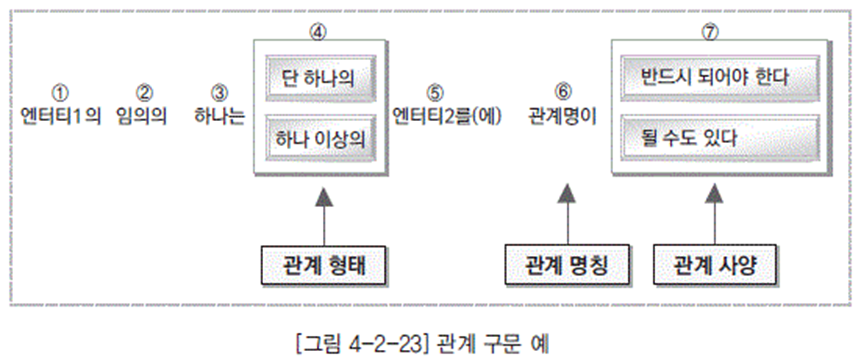

관계를 규명할 때 사용하는 관계 구문(Relationship Syntax)은 다음과 같은 전형적인 형태를 가진다.





위의 관계 부분을 설명하면 다음과 같다.

엔터티1

관계를 규명할 두 엔터티 중에서 어느 한쪽이 주어가 되어 상대방과의 관계를 규명하고자 할 때 주어가 되는 엔터티

임의의

영어적 표현이라면‘ANY’와 같다고 이해하면 된다. 따라서 ‘임의의’란 결국 ‘모든’과 같은 뜻이라 하겠다. 즉, 집합 내의 개체 중에서 아무것이나 하나(임의의 개체)를 선택하여 만족하는지 증명하는 것이다.

하나는

주어 집합에 있는 ‘임의의’ 나 ‘하나’의 개체를 말한다. 이 하나가 어떤 형태로 상대방과의 관계를 가지는지를 검증한다.

관계 형태

하나가 몇 개의 상대방을 가질 수 있는지를 집중적으로 밝히는 것이다. 여기에서 단 하나인 것을 증명하기 위해서 하나만 가지는 경우를 수없이 내세우는 것보다 하나 이상인 경우를 한 가지만 제시하는 것이 보편적인 방법이다.

엔터티2

주어가 되는 엔터티가 바라 본 상대방 엔터티이다.

관계명

관계 규명을 통해서 정의된 관계 명칭이다.

선택 사양

필수(실선), 선택(점선)의 모습을 결정하는 과정이다. 여기서‘반드시 관계명이어야 한다’와 ‘관계명일 수도 있다’를 결정하기 위해서는 관계명을 만족하는 경우를 아무리 많이 제시하더라도 없을 수도 있다는 한 가지 경우만 예를 들면 결정할 수 있다.

관계 정의 절차

[그림 4-2-24]는 어디에서나 접할 수 있는 사원과 부서 엔터티 간의 관계를 정의한 모습이다.







[그림 4-2-24]와 같이 두 집합 간의 관계는 두 집합 각각의 관점에서 바라 본 관계가 궁극적으로는 합성된 형태가 완성된 관계가 된다. 이 관계에 대해서 각각의 관점에서 생각하고 판단해야 할 사항은 예를 들면 다음과 같다.

1) 사원을 주어로 부서를 보는 관계에서 판단해야 할 사항 예제

• 사원 엔터티의 임의의 한 개체(사원 한 사람)가 상대인 부서 엔터티에 단 하나의 개체(부서 하나)에만 소속되는지, 아니면 하나 이상에 소속될 수 있는지 판단한다.
• 지금까지 소속되었던 모든 부서를 찾고자 하는 것인지, 아니면 현재 소속되어 있는 부서만 찾고자 하는지를 판단한다.
• 겸임(兼任)을 하는 사원(주로 관리자)에 대한 처리 방안을 판단한다.
• 현재 소속을 가지지 않는 사원이 단 한 명이라도 있는지를 판단한다.
• 사원 엔터티가 우리 회사에 적을 두고 있는 사람만이 아니라 관계사나 협력사에서 파견되어 근무하는 사람들까지 포함된 집합인지를 판단한다.

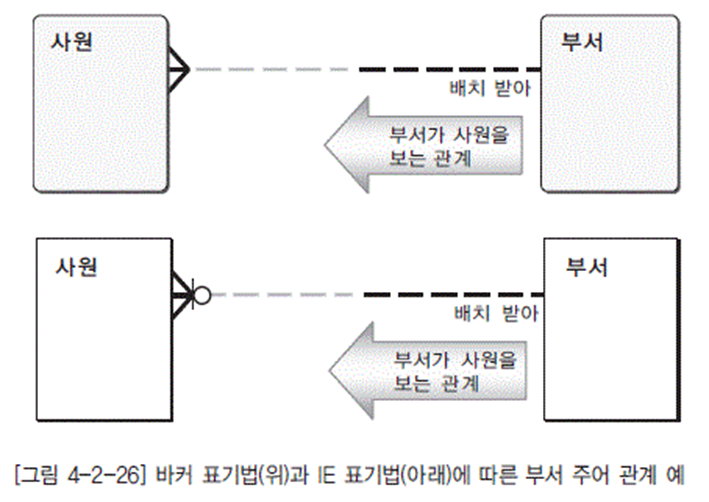

2) 부서를 주어로 사원을 보는 관계에서 판단해야 할 사항 예제

• 하나 이상의 사원을 가지는 부서가 있을 수 있는지를 판단한다.
• 부서가 사원을 반드시 가져야 하는지, 그렇게 하지 않을 수도 있는지에 대해 판단한다.
• 최종적인 관계는 임의의 부서는 하나 이상의 사원을 현 주소속 부서로서 배치 받을 수도 있다로 결정한다.





관계 형태

관계의 형태는 크게 1:1, M:1, M:M의 세 가지로 나눌 수 있다. 물론 선택 사양까지 결합하면 훨씬 많은 형태가 나타나지만 형태로만 나눈다면 이렇게 세 가지로 분류할 수 있다. 각각의 형태들은 고유한 특징을 가지고 있으며, 각자 가장 흔하게 발생하는 기본 형태(Default Style)를 가지고 있다.

1:1 관계(Relationship)

1:1 관계란 어느 쪽 당사자의 입장에서 상대를 보더라도 반드시 단 하나씩과 관계를 가지는 것을 말한다.

1) 특징

• 현실에서 매우 드물게 나타나는 형태
• 업무의 흐름에 따라 데이터가 설계된 형태에서 많이 나타남.
• 엔터티 수직 분할시에 많이 나타남.

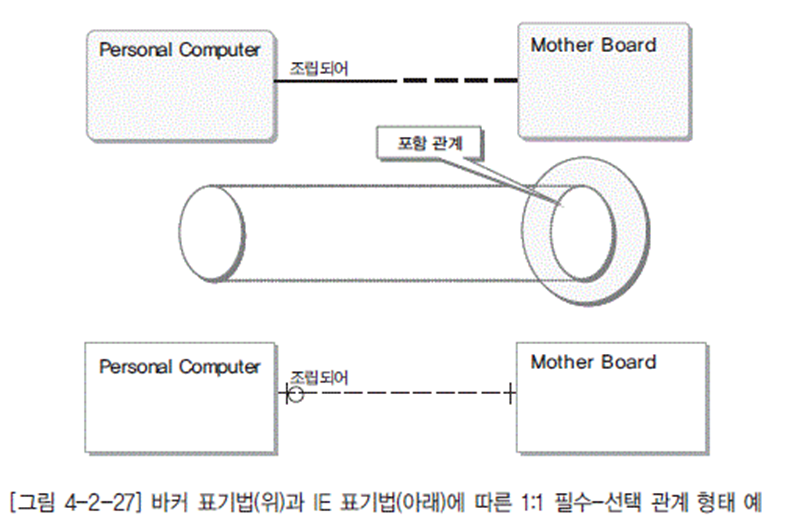

2)필수-선택 형태

• 한쪽은 실선이고 다른 쪽은 점선이 되는 모습이다. 좌측에 있는 엔터티의 개체는 대응되는 우측 엔터티의 개체가 반드시 존재해야 하지만 우측 엔터티의 개체와 대응되는 좌측 엔터티의 개체는 없을 수도 있다는 것이다.



• 좌측의 Personal Computer가 조립되기 위해서는 반드시 단 하나씩의 Mother Board를 가져야 한다. 그러나 Mother Board는 아직 조립에 사용되지 않은 것이 존재할 수 있으므로 위와 같은 관계가 나타난다.

3) 필수-필수 형태

• 양쪽 모두 실선인 모습이다. 이 관계를 수학적으로 풀어보면 두 엔터티는 같은 엔터티라는 것이 증명된다. 수학에서 사용하는 필요충분조건은 P ⇒ Q이고, Q ⇒ P이면, P ⇔ Q 라는 법칙이다. 이것은 서로 필요충분조건을 만족하면 두 개는 서로 동치(同値)라는 것을 의미한다.
• 대부분의 경우가 데이터 양을 감안하여 수직분할을 한 경우가 대부분이다. 하지만 이러한 데이터들은 논리적 관점에서 보면 하나의 데이터 집합이라고 볼 수 있다.

4)선택-선택 형태

• 바커표기법에서는 양쪽 모두가 점선인 모습으로, IE표기법에서는 양쪽 끝에 모두 타원(oval)이 나타나는 모습의 관계로서 자주 발생되지 않는 형태이다.

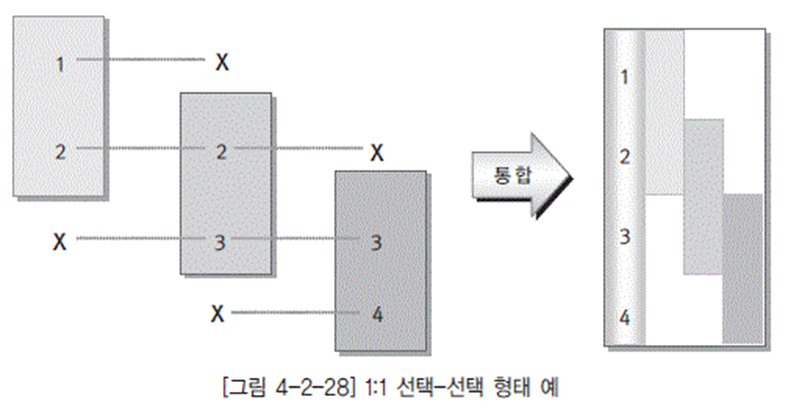

• [그림 4-2-28]에서 좌측 3개의 엔터티는 서로 1:1 관계를 가지고 있지만 서로 존재할 수도, 존재하지 않을 수도 있는 형태이다. 이것을 만약 나중에 그대로 테이블로 설계한다면 전체 집합(1,2,3,4)을 찾기 위해서는 항상 합집합을 만들어야 한다.



M:1 관계(Relationship)

M:1 관계는 가장 흔하게 나타나는 매우 일반적인 형태라 할 수 있다. 이는 마치 부모와 자식과의 관계처럼 계층적인 구조로 이해해도 좋다.

1)특징

• 가장 흔하게 나타나는 관계의 형태이다.
• 내가 참조할(부모쪽) 정보는 나에 대해서 반드시 하나만 존재해야만 참조(join)할 때 내 집합에 변화가 생기지 않으므로 내가 참조하는 엔터티는 반드시 1쪽이 될 수 밖에 없다.

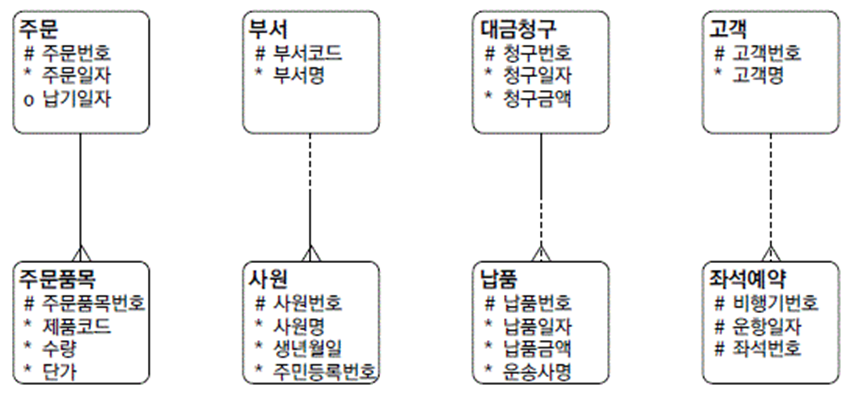

• M:1 관계는 한쪽은 M(many)이고 다른 한쪽은 1(one)인 것을 말한다. 이 관계의 가장 일반적인 선택 사양의 모습은 [그림 4-2-29]와 같이 참조하는 쪽(M)은 실선(바커표기법)이거나 타원(oval)을 갖는 형태(IE표기법)이고 참조되는 쪽(I)은 점선(바커표기법)이거나 타원(oval)이 없는 형태로 나타낸다.
• [그림 4-2-29]와 같이 참조하는 쪽(M)은 실선이 되도록(바커표기법)하거나 타원이 포함되도록 (IE표기법) 하는 것이 바람직하며, 반대로 참조되는 쪽(I)은 점선이 되도록(바커표기법) 하거나 타원이 없는 형태가 되도록(IE표기법) 하는 것이 좋은 모양이다.

2)One to many relationship (Both Side Mandatory)

• 현실 세계에서 그리 많은 경우는 아니지만 가끔 발생하는 형태이다.
• 주문과 주문 아이템의 관계에서 하나의 주문이 여러 개의 아이템을 포함하고 있는 경우, 주문 아이템이 없는 주문은 업무적으로 의미가 없고 마찬가지로 주문이 없는 주문 아이템도 의미가 없다.

3)One to many relationship (One Optional)

• 현실 세계에서 가장 흔한 형태이다.
• 부서와 사원 간의 관계에서 모든 사원은 반드시 하나의 부서에 소속되어야 한다. 하지만 사원이 하나도 없는(신생) 부서도 존재할 수 있다.



4) One to many relationship (Many Optional)

• one to many 관계에서 현실적으로 드문 형태.

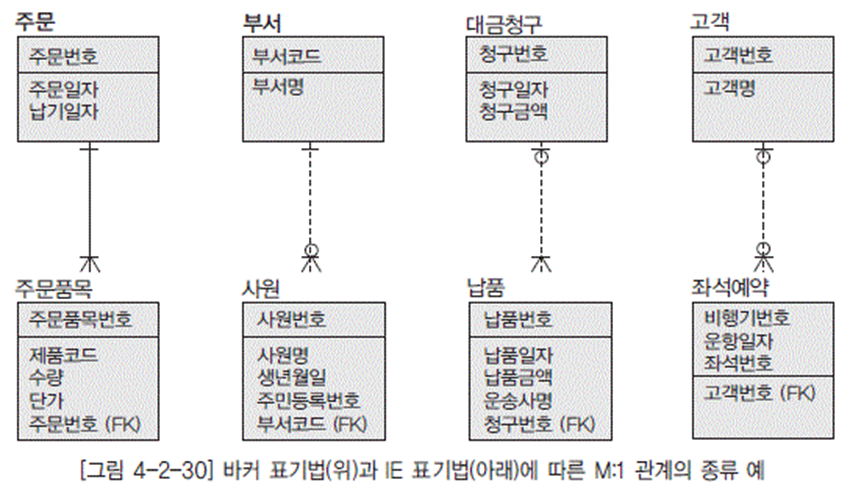

• [그림 4-2-30]의 예는 여러 번의 납품 건에 대해서 한번에 모아 대금 청구를 하는 경우이다. 즉 선 납품 후 대금 청구하는 계약 조건에서 아직 대금이 청구되지 않는 납품 건은 청구번호가 정해지지 않은 경우이다.





5) One to many relationship (Both Side Optional)

• 이 또한 현실 세계에서 흔한 형태 중의 하나.
• 관계의 선택성(Optional)이 증가할수록 모델의 모호성도 증가하므로 될 수 있으면 선택성을 해소해야 한다.

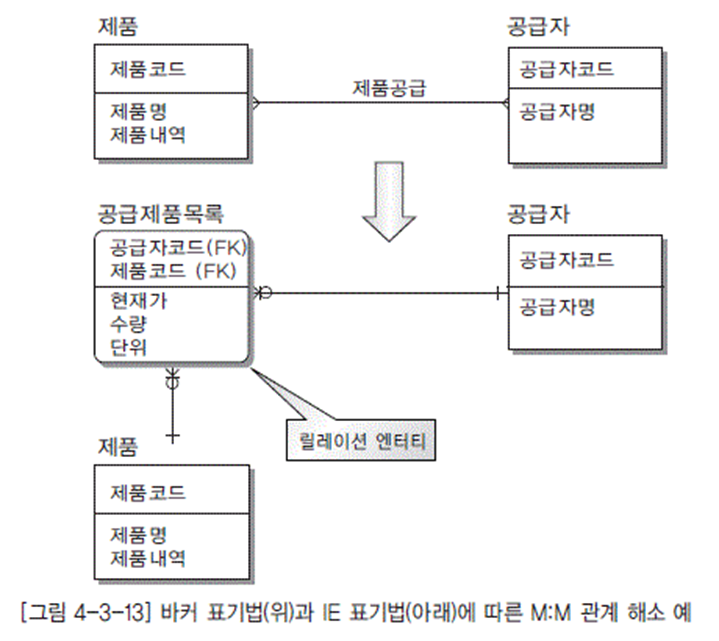

M:M 관계(Relationship)

1) 특징

• M:M 관계는 관계를 가진 양쪽 당사자 모두에서 1:M 관계가 존재할 때 나타나는 모습이다.
• M:M관계의 선택 사양은 양쪽 모두가 선택적(바커표기법에서는 점선으로, IE표기법에서는 실선의 M:M형태)인 것이 기본형이다.

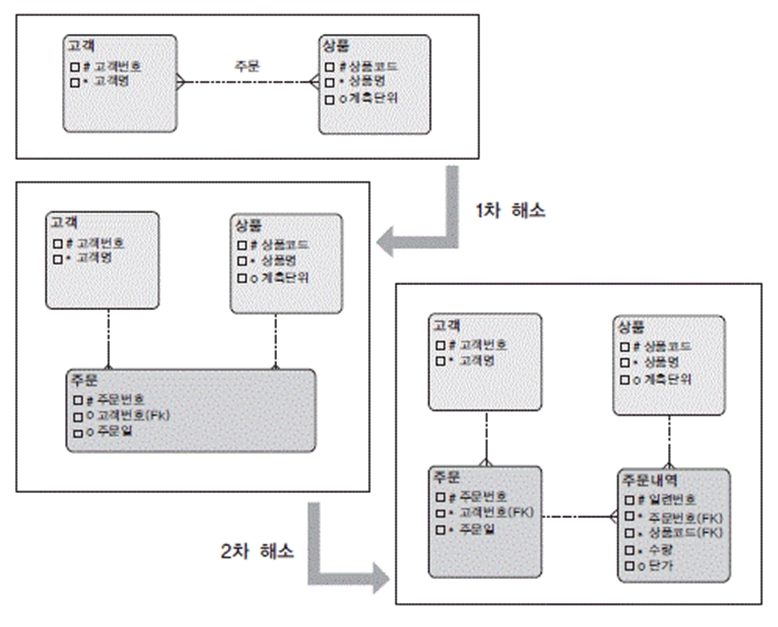

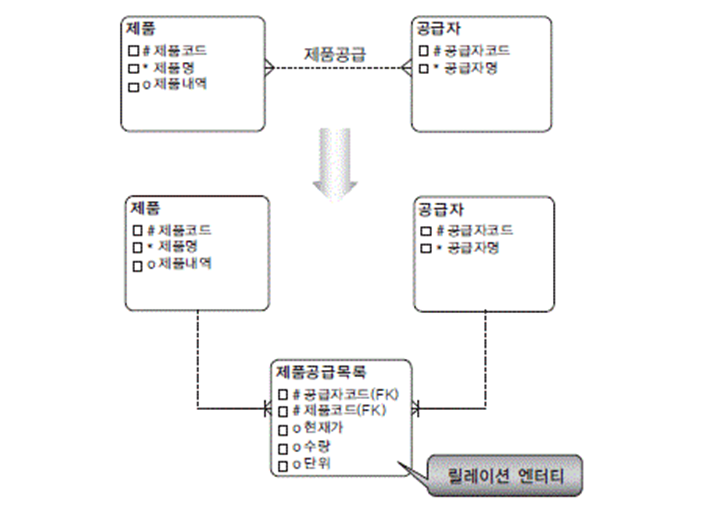

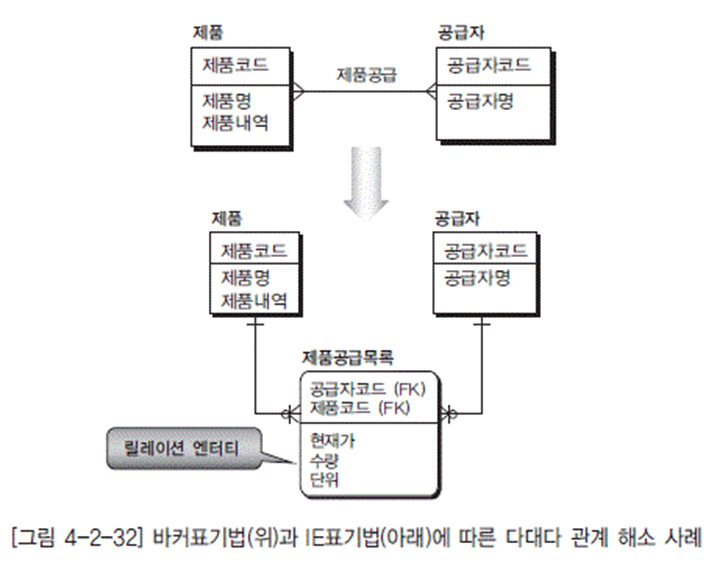

• M:M 관계는 의외로 아주 빈번하게 발생되는 관계이다. 그러나 데이터 모델링이 완료된 후에 M:M은 존재하지 않는다. 이 말은 M:M 관계가 아직 덜 풀려진 형태라는 것을 의미한다.

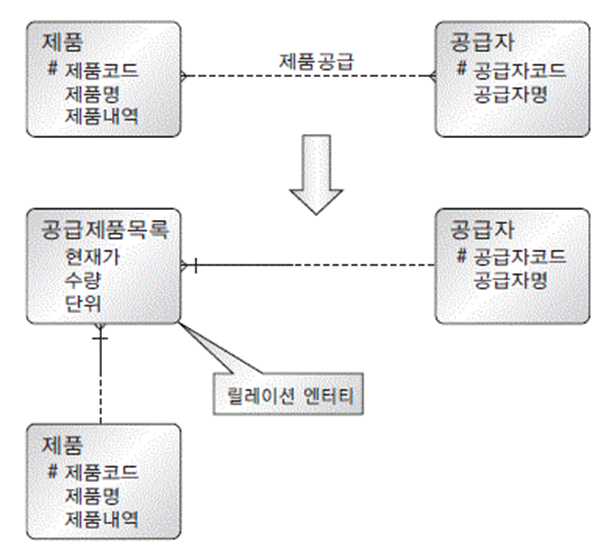

• M:M 관계는 관계가 해소되면서 새로운 엔터티(Relation Entity/Intersection Entity)를 생성시킨다. [그림 4-2-32]와 같이 새로 생성된 릴레이션 엔터티와 기존 엔터티 사이에는 1:M 관계로 분해된 새로운 관계가 나타난다. M:M 관계를 분해했을 때 항상 1:M 관계로 분해되는 것은 아니다. [그림 4-2-33]의 상품과 주문 사이의 M:M 관계와 같이 때때로 덜 분해된 M:M 관계가 사이에 나타날 수도 있다. 이 경우 앞의 작업과 동일하게 분해 작업을 수행하여 M:M 관계가 완전히 해소될 때까지 관계를 분해해야 한다.

















다중 관계 처리

1) 특징

다중 관계란 어떤 두 엔터티의 사이에 하나 이상의 관계를 가지고 있는 상태를 말한다. 서로 다른 엔터티 사이에도 경우에 따라 얼마든지 하나 이상의 다양한 관계가 존재할 수 있다. 관계도 집합이기 때문에 내용을 엄격하게 구분하여 여러 개의 관계로 정의할 수도 있고, 크게 묶어서 한두 개로 정의할 수도 있다. 묶거나 분리한다는 입장에서 보면 앞에서 설명한 관계의 통합, 분할과 비슷하게 보일 수도 있지만 엄연히 다른 개념이다.

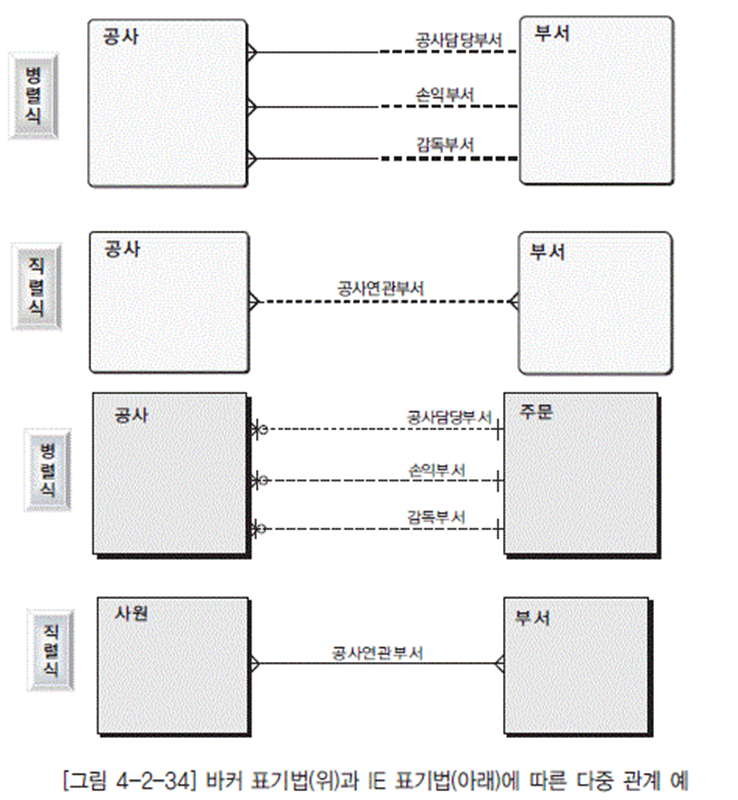

[그림 4-2-34]에 있는 공사(工事) 엔터티는 말 그대로 회사 내에서 일어나는 각종 토목이나 건축물을 구축하거나 보수하는 작업을 말한다. 이러한 작업에는 실제 공사의 수행을 담당하는 부서(예를들면, 공무1과)와 투입된 비용에 대한 손익 처리(원가배정 부서)의 대상이 되어야 할 부서가 있을 것이다. 또 그 공사의 진행을 감독하는 부서도 관리할 수 있을 것이다. 가령, 생산1과가 관장하는 공정의 설비 개선 공사를 공무1과가 담당하고, 공무관리과에서 공사를 감독한다면 손익 부서는 생산1과, 공사담당부서는 공무1과, 감독 부서는 공무관리과가 될 것이다. 우리가 관리해야 할 이런 관계를 [그림 4-2-34]의 상단에 있는 것처럼 여러 개의 관계로 나누어 관리하는 것을 병렬식이라고 하고, 하단에서처럼 하나로 묶어서 관리하는 것을 직렬식 관계라고 부른다.

2) 병렬식 관계

병렬식이란 말 그대로 두 엔터티 사이에 존재하는 관계들을 별도의 관계로 간주함으로써 여러개의 관계 선분이 나란히 병렬로 관계가 맺어지게 되는 경우이다.





병렬식으로 결정한다는 것은 [그림 4-2-35]와 같이 계약자, 피보험자, 수익자 등을 별도의 관 계로 정의하겠다는 의미다. [그림 4-2-35]의 하단은 이렇게 정의했을 때 나중에 테이블의 구조 (관계형 데이터베이스로 설계 시)가 나타나는 모습을 보여주고 있다.



3) 병렬식 관계 특징

가) 테이블이 될 때 여러 개의 칼럼으로 나열된다.

물리 데이터 모델에서 테이블로 변환할 때 이러한 관계는 여러 개의 칼럼으로 생성되어진다.

나) 하나의 로우(row)에서 관리되므로 새로운 테이블을 추가할 필요가 없다.

나열된 모든 관계가 결국에는 모두 외래키 칼럼이 되어서 같은 로우에 펼쳐지게 되므로 이들을 위하여 새로운 테이블이 추가될 필요가 없다는 것이다. 이 말은 다시 말하면 이렇게 관리하는 방법은 기존 집합에 변화가 발생하지 않는다는 것이다. 이 특징이 바로 다음에 설명할 직렬식과 가장 큰 차이라고 할 수도 있겠다. 직렬식은 관계를 관리하기 위한 전용 엔터티(즉, 릴레이션 엔터티)를 가짐으로써 변화에 대한 유연성은 크게 증가하지만 새로운 엔터티를 추가해야 하고, 관계의 형태가 나빠진다 - M:M이 발생한다 - 는 단점이 있다.

다) 인덱스 수가 증가되고 SQL이 복잡해진다.

각각의 관계가 여러 개의 독립적인 칼럼으로 나타나기 때문에 이들이 검색 조건에 사용된다면 이들 모두에게 별도의 인덱스가 존재해야만 한다. 만약 [그림 4-2-33]에 있는 피보험자 관계처럼 동질성이 강함에도 불구하고 병렬식으로 정의했다면 피보험자의 고객 정보들을 참조하고자 할 때마다 나열된 각각에 대해 동일한 액세스를 해야 한다. 뿐만 아니라 만약 단 한 곳에라도 인덱스가 없다면 모두 없는 것이나 다름없는 매우 심각한 일이 발생한다. 이들이 혼자로서는 분포도가 너무 나빠 다른 칼럼과 결합 인덱스를 만들어야 한다면 각각에 대해서도 모두 동일하게 결합해 주어야 하기 때문에 상황에 따라서는 매우 심각한 일이 발생할 수도 있다.

라) 새로운 관계의 추가, 관계 형태의 변경 등에 매우 취약한 형태이다.

업무의 변화가 테이블이나 칼럼에 영향을 주지 않고, 데이터의 변화로 나타난다면 유연성은 크게 향상된다. 특히 관계형 데이터베이스에서 사용하는 SQL에서는 테이블이나 칼럼을 변수로 하는 것이 불가능하다. 물론 다이나믹 SQL을 사용하면 마치 변수로 처리할 수 있는 것처럼 보이지만 사실은 그렇지 않다. 비록 겉모양은 그렇게 하였더라도 DBMS로 날라오기 전에 바인딩(Binding)을 하여 최종적으로는 이들 변수를 없애기 때문에 결국 DBMS는 변수로 이들을 처리하지 않는다. 좀 더 정확하게 말한다면 DBMS는 이들을 변수로 해서는 처리가 불가능하다는 것이 옳은 표현이다. DBMS는 데이터 사전을 이용하여 사용자 SQL을 해석하고 실행 계획을 수립해야 한다. 그러나 근거가 될 테이블과 칼럼이 변수로 지정되어 그 값을 알지 못한다면 아무것도 참조할 수 없게 된다. 이런 이유로 인해 테이블이 추가된다거나 새로운 칼럼이 추가되어 기존의 처리에 영향을 미친다면 반드시 SQL은 수정되어야만 한다. 즉, 업무의 변화로 인해 데이터 모델에 변화가 발생했을 때 많은 애플리케이션을 수정해야 하므로 유연성이 크게 나빠질 수밖에 없는 것이다. 이런 의미에서 병렬식은 직렬식에 비해 유연성이 훨씬 부족하다. 병렬식은 새로운 관계가 추가되면 결국 새로운 칼럼(외래키)이 추가되어야 하고, 관련된 애플리케이션이 수정되어야 하지만 직렬식에서는 거의 변화가 일어나지 않는다.

마) 관계 내용별로 상세 정보를 관리할 수 없다.

병렬식으로 나열된 관계는 기존의 집합을 유지하도록 하는 장점이 있지만, 이들이 칼럼으로 나 열됨으로써 나중에라도 각자에 대한 상세한 정보를 관리할 자식 엔터티를 가질 수 있는 길이 원천적으로 봉쇄된다는 매우 중요한 제한 요소를 가지고 있음을 잊어서는 안된다.

[그림 4-2-36] 상단의 A, B, C는 병렬식 관리로 인해 옆으로 나열된 속성이다. 이 속성에 대해 좀 더 상세한 정보를 관리해야 할 일이 생겨서 그림 하단에 있는 새로운 엔터티를 추가하게 되었다.









4) 직렬식 관계

두 엔터티 사이에 존재하는 몇 개의 관계를 모아 상위 개념으로 통합함으로써 하나의 관계로 관리하는 방법이다. 이 방법은 여러 가지의 관계를 하나로 통합했기 때문에 관계의 명칭 또한 당연히 상향으로 조정되어야 한다.

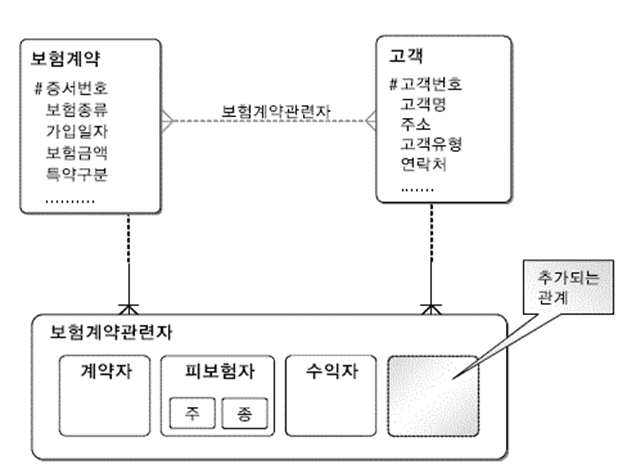

[그림 4-2-37]은 앞서 병렬로 정의된 여러 관계를 모두 묶어‘보험계약관련자’라는 명칭의 관계로 통합한 모양이다. 여러 개의 M:1 관계를 통합하면 당연히 M:M 관계가 된다. 이 관계를 해소하면 보험계약관련자란 관계 엔터티가 탄생한다. 이때 각각의 관계들이 서로 섞이지 않도록 하기위하여 서브타입을 사용하였다.











5)직렬식 관계의 특징

가) 관계들을 관리하는 새로운 엔터티가 추가되어야 한다.

M:M 관계를 해소시켜 관계 엔터티를 생성하는 것을 말하는 것이다. 이 방법은 앞으로 설명할 양호한 유연성을 얻는 대가로 새로운 엔터티가 추가되는 비용이 발생한다. 물론 특별하게 관리할 가치가 있다면 얼마간의 비용이 발생하더라도 그렇게 관리해야 한다는 것에는 이론의 여지가 없다.

나) 관계들이 로우(Rows) 형태로 나타난다.

칼럼의 나열로 나타나는 병렬식과 크게 대비되는 모습이다. 앞서 유연성을 얻고 싶다면 업무의 변화를 엔터티나 속성의 변화로 만들지 말고, 데이터를 증가하게 만들어야 한다고 했었다. 직렬식은 계약자, 피보험자 등등 아무리 많아지고, 변경이 발생하더라도 새로운 로우들이 만들어지거나 수정됨으로써 쉽게 해결되기 때문에 유연성이 높아지는 것은 당연하다.

다) 인덱스 수가 감소하고 SQL이 단순해진다.

향후 물리 데이터 모델링, 데이터베이스 디자인 과정에서 생성할 인덱스 전략에 영향을 미친다. 즉, 병렬식인 경우와 반대로 생각하면 쉽게 이해할 수 있다. 만약, 병렬식으로 설계되었다면 많은 관계들이 다수의 칼럼(계약고객번호, 주피보험자고객번호 …)이 되었으므로 칼럼마다 인덱스가 필요해진다. 하지만 직렬식으로 되어 있는 보험계약관련자 엔터티에는 고객번호 칼럼이 하나밖에 존재하지 않으므로 당연히 고객번호에 대한 인덱스는 하나만 있어도 충분하다.

라) 새로운 관계의 추가, 관계 형태의 변경 등에 매우 유연한 형태이다.

직렬식 관계는 엔터티의 형태를 특별한 목적으로 보강하는 것 즉, 구조 변화에 대해서도 유연성을 가지고 있으므로 병렬식에 비해 유연성의 차이는 매우 크다는 것을 인정하지 않을 수 없다. 그렇기 때문에 대부분은 직렬식으로 하는 것이 바람직하다고 할 수 있다. 그렇다고 해서 앞서 소개한 공사와 부서간의 관계처럼 관리할 관계가 분명하고 내용이 독립적인 경우까지 무조건 그렇게 해야 한다는 뜻은 아니므로 오해하지 말기 바란다.

마) 관계 내용별로 상세 정보를 관리할 수 있다(자식 엔터티를 거느릴 수 있다).

모든 관계들이 관계 엔터티에서 별개의 개체로 관리되고 있으므로 이들이 자식 엔터티를 거느릴 수 있다

특수한 형태 관계

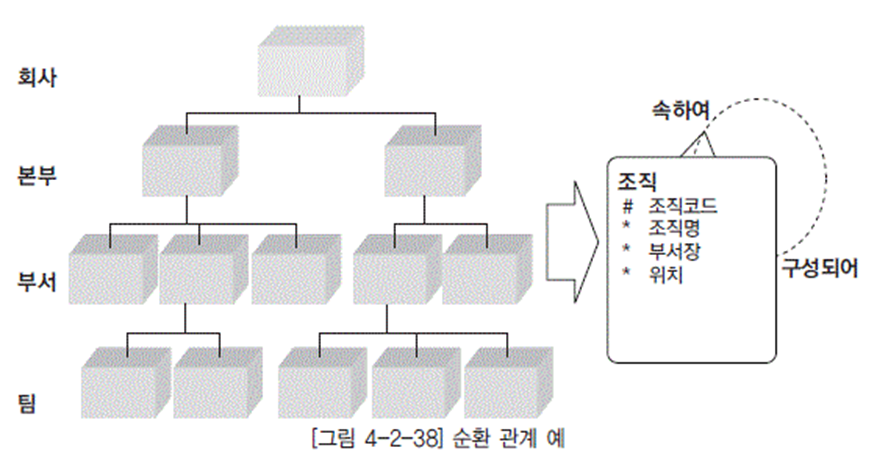

1) 순환 관계 ( Recursive Relationship )

하나의 엔터티가 다른 엔터티가 아닌 자기 자신과 관계를 맺는 관계를 순환 관계(Recursive Relationship)라고 한다. 이와 같은 순환 관계를 표현한 모델을 순환 구조 모델 또는 순환 모델이라고 하며, [그림 4-2-38]의 좌측에 표현된 조직 구조와 같은 계층 구조를 표현하는 데 유용하다.







순환 관계는 다음과 같은 특징을 가지고 있다.

• 하나의 순환 엔터티는 각 엔터티의 모든 속성을 포함해야 한다.
• 각 계층에 있는 속성은 동일하게 하는 것이 가장 좋다.
• 순환 모델은 필수(직선) 관계로 취급될 수 없고(무한 LOOP 발생), 반드시 선택사양 관계이다.
• 순환 모델의 특징은 조직의 변경(추가/삭제)에 쉽게 대응할 수 있다는 것이다.

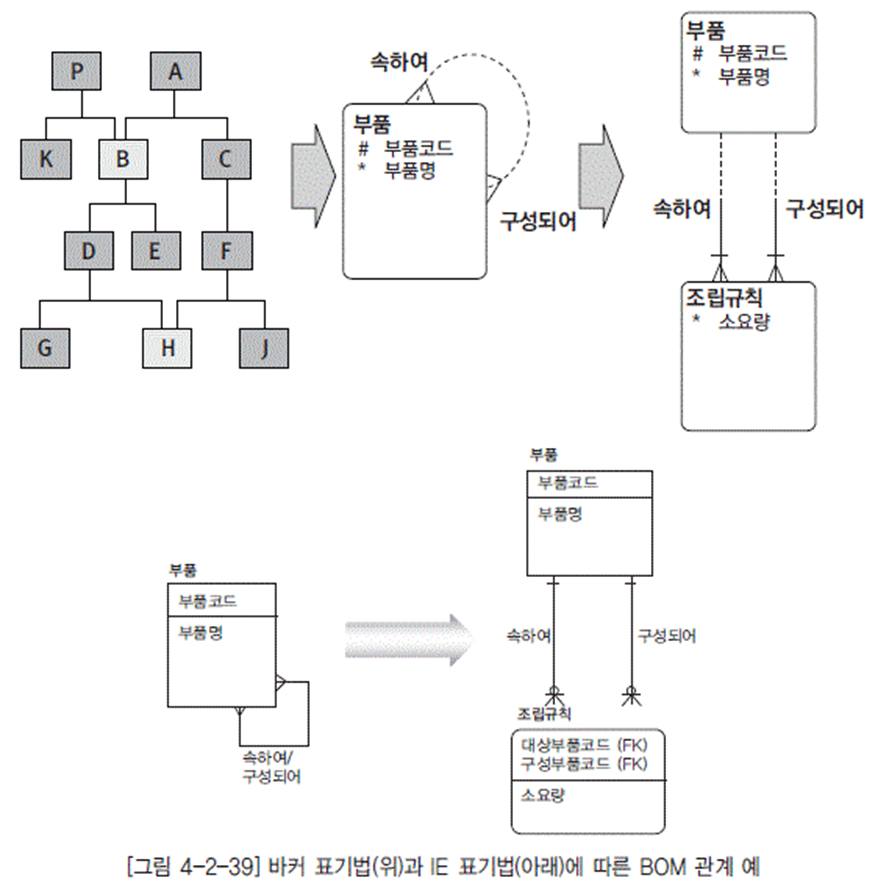

2) BOM(Bill of Materials) 관계

BOM 관계의 모델을 네트워크 구조(전철 노선이나 하이퍼링크를 갖는 웹 도큐먼트 같은)라 한다. 이러한 네트워크 구조를 제조업에서 [그림 4-2-39]와 같이 부품의 소요량 파악 등의 모델에 유용하게 이용하게 되면서 M:M 순환 구조는 BOM(Bill of Material) 모델이라 알려지게 되었다.







BOM 모델은 M:M 순환 관계라 하며, 상세 모델링 과정에서 새로운 관계 엔터티(Relation Entity, Intersection Entity)를 추가하여 두 개의 일대다(1:M) 관계로 구성된 모델로 구체화된다.

3) Arc (Mutually Exclusive) 관계

어떤 엔터티가 두 개 이상의 다른 엔터티의 합집합과 관계를 가지는 것을 배타적(Exclusive) 관계 혹은 아크(Arc) 관계라 한다. 이러한 아크 관계는 동일한 의미의 관계가 서로 다른 하나 이상의 엔터티와 배타적으로 관계를 갖고 있을 때 이를 하나로 통합함으로써 발생하게 된다.

이러한 관계의 특징은 다음과 같다.

• 아크 내에 있는 릴레이션십은 보통 동일하다.
• 아크 내에 있는 릴레이션십은 항상 필수이거나 선택사양이어야 한다.
• 아크는 반드시 하나의 엔터티에만 속해야 한다(하나의 아크가 여러 엔터티를 가질 수 없다).
• 어떤 엔터티는 다수의 아크를 가질 수 있다. 그러나 지정된 관계는 단 하나의 아크에만 사용되어야 한다.





(DA가이드 4.2.6) 개념 데이터 모델 작성

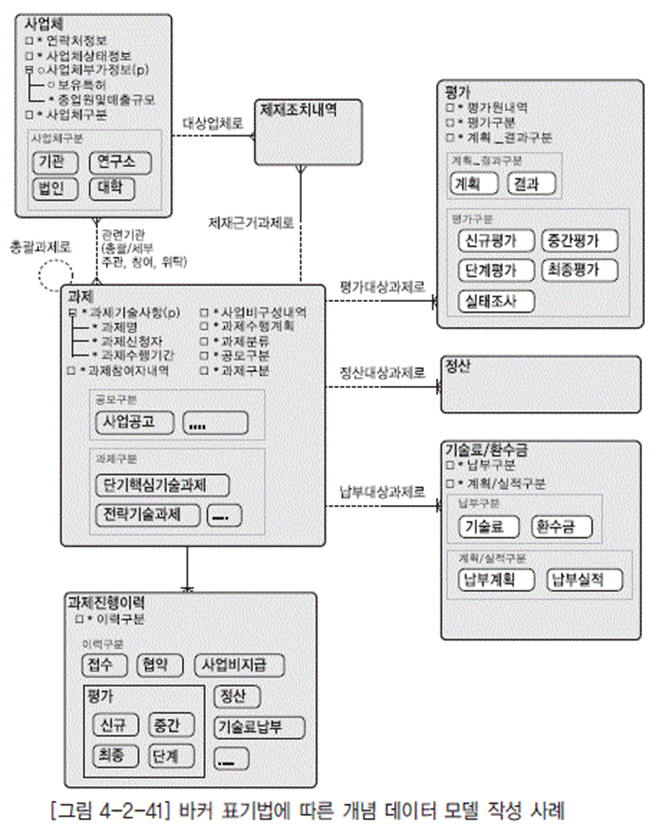

개념 데이터 모델의 구성 요소

개념 데이터 모델은 핵심 엔터티(키엔터티, 메인엔터티)와 핵심 엔터티 사이의 관계 도출을 통해 핵심 구조라 할 수 있는 데이터 모델의 골격을 정의한 것이다. 이것은 데이터 아키텍처 상에서 개괄 데이터 모델로부터 업무 요건을 충족하기 위해서 데이터 주제영역별로 상세화하여 핵심 엔터티들을 도출하고 관계를 정의함으로써 생성되기도 하고, 수집된 엔터티 후보들을 검토하고 분류하여 핵심 엔터티들을 도출하고 이들 간의 관계를 정의함으로써 생성되기도 한다. 주제영역별로 작성된 개념 데이터 모델을 전사 영역으로 확장하여 하나의 개념 데이터 모델로 작성한 것을 전사 개념 데이터 모델(Enterprise Conceptual Data Model) 또는 확장 개념 데이터 모델(Extended Conceptual Data Model)로 부르기도 한다. 전사 개념 데이터 모델에서는 전사 관점의 핵심 엔터티와 관계를 통해 전사적인 핵심 데이터 구조를 정의한다.









개념 데이터 모델은 시스템에 대한 사용자의 요구사항을 정형화된 모델로 표현함으로써 사용자가 요구하는 데이터의 범위 및 구조를 용이하게 확인할 수 있고, 사용자의 요구 사항을 사용자와 함께 검토하여 신규 시스템에 해당 요구사항을 반영할지 여부를 결정하여 개발범위를 정하는데도 도움을 준다. 또한 개괄 데이터 모델 및 전사 개념 데이터 모델과의 불일치가 발생하지 않도록 데이터의 골격을 유지하고 향후의 논리 및 물리 데이터 모델과의 구조적 정렬(얼라인먼트)을 지원한다.

개념 데이터 모델은 주요 핵심 엔터티와 이들 간의 관계 정의 위주로 구성하여 데이터의 전체적인 골격을 파악하는 것이 목적이기 때문에, 작성된 개념 데이터 모델 상에서는 속성 표현이 불필요할 수있다. 그러나 개념 데이터 모델을 구성하는 핵심 엔터티들이 데이터의 발생 기원 측면에서 상위 수준에 해당하기 때문에, 전체 데이터 구성에 대한 이해를 돕기 위해 향후에 이들이 세분화되거나 자식으로 탄생될 수 있는 하위 엔터티나 부가적인 엔터티들을 속성이나 서브타입 형태로 표현하는 경우도 있다. 드물지만 때로는 엔터티를 이해하는데 도움을 주거나 해당 엔터티의 속성으로 명백한 일부 핵심 속성이 함께 도출되기도 한다. [그림 4-2-41]과 [그림 4-2-42]는 각각 바커 표기법과 IE 표기법에 따라 작성한 개념 데이터 모델의 사례이다.

개념 데이터 모델 미작성시 영향

• 개괄 데이터 모델 및 전사 개념 데이터 모델과의 불일치 사항이 발생할 수 있다.
• 논리 및 물리 데이터 모델 작성 시 사용자 요구사항 반영이 누락되거나 잘 못 반영될 수 있다.
• 주제영역 간 혹은 업무 간 데이터 연관에 있어 범위가 불명확해져 오류가 발생할 수 있다.

개념 데이터 모델의 작성이 불필요한 경우

개념 데이터 모델은 반드시 작성하는 것을 원칙으로 하는 것이 바람직하지만, 시스템의 특성이 대체적으로 연산처리 중심이거나 업무에 연관된 데이터를 저장하지 않는 경우는 생략할 수 있다.

개념 데이터 모델의 작성 방법

개괄 데이터 모델로부터 상세화하는 경우

• 개괄 데이터 모델 또는 전사 개념 데이터 모델로부터 개념 데이터 모델을 작성할 단위 주제영역을 결정한다.
• 도출된 핵심 엔터티를 주제영역과 매핑한다.
• 주제영역별로 해당 엔터티들 간의 관계를 정의하여 개념 데이터 모델을 작성한다.
• 개념 데이터 모델을 상위 수준의 어플리케이션 모델이나 프로세스 모델과 비교하여 검증한다.

수집된 엔터티 후보로부터 작성하는 경우

• 수집된 엔터티 후보들을 검토하고 분류하여 핵심 엔터티를 도출한다.
• 수집된 엔터티 후보들과 핵심 엔터티들을 분류하여 데이터 주제영역을 정의한다.
• 데이터 주제영역별로 해당하는 핵심 엔티티들을 배치하고 이들 간의 관계를 정의하여 개념 데이터 모델을 작성한다.
• 개념 데이터 모델을 상위 수준의 어플리케이션 모델이나 프로세스 모델과 비교하여 검증한다.

현행 데이터 리버스를 통해 작성하는 경우

• 현행 물리 데이터 모델을 생성하고 상세화 및 논리화를 거쳐 현행 논리 데이터 모델을 작성한 다.
• 현행 논리 데이터 모델의 엔터티들을 분류하여 핵심 엔터티를 도출하고 현행 데이터 주제영역 에 매핑한다.
• 현행 논리 데이터 모델로부터 현행 핵심 엔터티 간의 관계를 정의하여 현행 개념 데이터 모델을 작성한다.
• 사용자 요구사항이나 현행 시스템 분석 결과 또는 선진 사례 등을 검토하여 개선 사항을 반영함으로써 현행 개념 데이터 모델로부터 목표 개념 데이터 모델을 생성한다.
• 목표 개념 데이터 모델을 상위 수준의 어플리케이션 모델이나 프로세스 모델과 비교하여 검증 한다.





4.3 논리 데이터 모델링

(DA가이드 4.3.1) 논리 데이터 모델링 이해

논리 데이터 모델링 정의

논리적 데이터 모델링이란 데이터베이스 설계 프로세스의 Input으로써 비즈니스 정보의 구조와 규칙을 명확하게 표현하는 기법이다. 논리적 모델은 데이터 모델링이 최종적으로 완료된 상태를 말한다. 즉, 물리적인 스키마 설계를 하기 전단계의 데이터 모델 상태를 일컫는 말이다.

논리적 데이터 모델링의 핵심은 어떻게 데이터에 액세스하며, 누가 데이터에 액세스하며, 그러한 액세스의 전산화와는 독립적으로 비즈니스 데이터에 존재하는 사실을 인식·기록하는 기법일 뿐만 아니라 철학이다.

특히 데이터 모델링 과정에서 가장 핵심이 되는 부분이 논리 데이터 모델링이라고 할 수 있다. 데이터 모델링이란 모델링 과정이 아닌 별도의 과정을 통해서 조사하고 결정한 사실을 단지 개체-관계 다이어그램(ERD, Entity Relationship Diagram)이라는 그림으로 그려내는 과정을 말하는 것이 아니다. 시스템 구축을 위해서 가장 먼저 시작할 기초적인 업무조사를 하는 초기 단계부터 인간이 결정해야 할 대부분의 사항을 모두 정의하는 시스템 설계의 전 과정을 지원하는 과정의 도구라고 해야 할 것이다.

논리 데이터 모델링 목적 및 효과

해당 비즈니스에 대한 데이터 관점에서의 명확한 이해

데이터 모델링을 한마디로 하면 업무의 데이터 관점에서의 표현 또는 설계라고 할 수 있다.

전사적인 통합 데이터 체계 확립

논리 데이터 모델링을 통하여 전사의 데이터에 대한 구조를 체계화하고 이를 통한 통합 데이터 체계를 확립한다.

데이터의 일관성 및 정확성 유지를 위한 규칙 도출

기업이 관리하는 데이터의 일관성, 정확성을 유지하기 위해서는 데이터에 대한 정확한 업무 규칙과 데이터 처리 규칙들을 생성 관리해야 한다. 이것을 표현하고 관리하는 것은 논리 데이터 모델을 통해서 하게 된다.

안정적인 데이터베이스 설계의 토대 마련

논리 데이터 모델을 통하여 물리 데이터 모델이 생성된다. 특히 데이터 모델의 구체적인 실체(객체)인 데이터베이스를 안정적이고 체계적으로 생성하는 기초가 된다.

사용자와의 명확한 의사소통을 위한 수단으로 활용

시스템 설계자와 업무 담당자 간의 의사소통의 수단으로 논리 데이터 모델이 사용된다. 반면 설계자와 개발자 간의 의사 소통의 수단은 물리 데이터 모델이라고 볼 수 있다. 하지만 이 과정에서 개발자라고 하더라도 논리 데이터 모델에 표현되어 있는 비즈니스 규칙에 대한 이해가 선행되어야 한다.

논리 데이터 모델링 필수 성공요소

업무에 능통한 현업 사용자와 함께 데이터 모델링을 진행하라

데이터 모델링 작업은 결국 업무를 데이터 관점에서 체계화하는 작업이다. 즉, 비즈니스에서 사용되는 데이터를 집합(엔터티)으로 생성하고 이들 간의 관계(Relationship)를 지정하는 작업이다. 이러한 작업을 하는 과정에서 업무를 알고 있는 현업 사용자의 참여는 필수적이다.

절차(Procedure)보다는 데이터에 초점을 두고 모델링을 진행하라

데이터 모델에는 순서와 시간, 흐름의 개념이 들어가지 않는다. 이러한 개념을 넣어서 마치 데이터 흐름도(DFD, Data Flow Diagram)처럼 업무의 흐름에 따라 엔터티가 발생하는 경우를 실전에서는 많이 보게 된다. 이런 식의 데이터 모델에서는 많은 데이터의 중복과 데이터 정합성을 훼손할 개연성을 내포한 모델이 만들어지게 마련이다. 그렇기 때문에 가능한 절차를 배제한 채로 데이터 모델을 생성해야 한다.

데이터의 구조(Structure)와 무결성(Integrity)을 함께 고려하라 개념화(Conceptualization)와 정규화(Normalization) 기법을 적용하라 가능하면 다이어그램(Diagram)을 이용하여 업무를 표현하라 데이터 모델링을 지원하는 데이터 사전을 구축하라





(DA가이드 4.3.2) 속성 정의

속성 개념

속성 정의

속성은 엔터티에서 관리되는 구체적인 정보 항목으로 더 이상 분리될 수 없는 최소의 데이터 보관 단위이다. 예를 들어, 엔터티 사원에 속하는 모든 엔터티는 이름을 갖고 있다. 또한 모든 사원에는 입사일자, 사원번호, 생년월일 등의 특성을 가지고 있다. 엔터티 사원에 속하는 모든 인스턴스들이 공통으로 가지는 이러한 특성을 속성(Attribute)이라고 한다. 각 엔터티들은 일련의 속성들에 의해 상세화될 수 있다.

속성 특징

1) 속성의 어원적 의미

속성이라는 의미에는 가공되지 않은 것이라는 의미도 포함되어 있다. 이 말은 곧 원천적인 것을 의미한다. 또한 고유한 성질이란 의미도 가지고 있는데 이 말은 남의 도움을 받지 않더라도 자기만이 가지고 있는 독자적인 성질이 반드시 있어야 함을 뜻한다. 혼자서도 독자적인 성질을 가지고 있느냐에 대한 문제는 절대적이 아니라 상대적이라는 것 때문에 판단이 쉽지 않다. 즉 어떤 시스템의, 어떤 엔터티에서, 어떤 목적으로 사용하려고 하느냐에 따라서 달라지기 때문에 사람의 종합적인 판단이 필요하다는 것이다. 이러한 속성의 어원적인 특징들은 속성 검증의 원칙으로도 사용된다.

2) 속성도 일종의 집합이다.

물리 데이터 모델링 단계에서 엔터티는 테이블이 되고, 속성은 칼럼이 된다. 결국 속성에는 데이터 값이 들어가게 되며, 그 값들은 여러 종류를 가지게 된다. 가령, 사원 정보 엔터티의 직책 속성에는 사원, 대리, 과장, 부장 … 등 여러 종류의 값들이 존재한다. 만약 이 값들의 종류 하나 하나를 개체 라고 한다면, 직책이란 속성은 결국 이들을 구성요소로 하는 집합이란 뜻이 된다.

3) 릴레이션십도 속성이다.

물리 데이터 모델링 단계에 가서 보면 릴레이션십 또한 결국은 일종의 속성이 될 수 밖에 없다.







가) 매출 부서

[그림 4-3-1]에서 매출 부서는 엄격히 말해서 매출 엔터티의 속성이 아니라 부서 엔터티와의 릴레이션십이라고 하는 것이 정확한 표현이다. 사실 이론적으로 따진다면 속성은 전체 엔터티를 통틀어 반드시 유일하게 존재해야만 한다. 나 자신(속성)은 우리집(엔터티)에 속하고, 거기서 유일하지만 다른 모든 것(엔터티)들에 대해서도 반드시 유일한 존재이다. 매출 엔터티에 있는 매출 부서 속성에는 나중에 분명히 부서 코드가 들어온다. 부서 코드 속성이 오직 한 곳에만 위치해야 한다면 반드시 부서 엔터티에 있어야만 한다. 이 말은 다른 엔터티에 있는 모든 부서 코드는 사실 모두가 릴레이션십이라는 것을 의미한다. 이 릴레이션십은 나중에 데이터베이스 설계 단계에서 관계형 데이터베이스로 설계하고자 한다면 매출 테이블에 매출 부서라는 외래키 칼럼으로 존재하게 된다.

나) 매출 상품 릴레이션십

[그림 4-3-1]의 좌측에 있는 매출 상품 릴레이션십은 속성이 아닌 릴레이션십으로 제대로 표현 되어 있다. 설계 단계에서 결과적으로 동일해지는데 굳이 이것을 릴레이션십으로 표현하여 그림을 복잡하게 할 필요가 있겠는가?

물론, 원론적으로 본다면 이를 무조건 릴레이션십으로 표현하는 것이 옳다는 것에는 이견이 있을 수 없다. 왜냐하면 우리가 작성하는 논리적 데이터 모델이란 업무를 체계적으로 형상화하는 것이지 데이터베이스의 구조를 정의하는 것이 아니기 때문이다. 엄격히 말한다면 논리적 데이터 모델에는 데이터베이스나 컴퓨터와 같은 물리적 요소들은 전혀 감안하지 않은 상태에서 정의되어야 한다.

4) 속성들 간은 서로 독립적이다

속성들은 반드시 식별자에 직접 종속되어야 한다. 이 말은 정규화의 제2정규형에 해당하는 말이 다. 만약 속성들 간에 종속성이 존재한다면 이들은 별도의 엔터티로 분리되어야 한다. 이것이 바로 제3정규형이다.

속성 후보 도출

속성을 결정할 때에도 다양한 후보를 준비하고 이들 중에서 속성의 검증 규칙에 부합하는 것을 속성으로 최종 결정하게 된다. 특히 이러한 후보 도출 작업은 기존의 현장조사에 국한하지 않고 좀더 적극적이고 개선적인 사고를 가지고 사용자에게 많은 질문을 하고 확인해 속성 후보를 도출한다.

속성 후보 수집처

속성은 결국 속성 후보 중에서 선택되기 때문에 우리는 일단 다양한 경로를 통해서 좋은 후보를 가능하다면 최대한 많이 확보해야 한다.

1) 구 시스템의 문서자료

가동 중인 기존 시스템의 데이터 구조 및 프로세스 명세들이 나타나 있는 설계 자료에서부터 사용자를 위한 지침서에 이르기까지 다양한 도큐먼트가 있을 것이다. 이 자료는 엔터티 후보 및 속성 후 보를 도출하는데 가장 유용하게 사용할 수 있다.

2) 현업 장표/보고서

현업에서 사용하고 있는 각종 장표나 보고 자료들을 수집해서 조사해 보는 것이다. 현업 업무 중에는 업무를 효과적으로 처리하기 위하여 많은 장표와 각종 보고 자료를 만들고 있다. 물론 이들을 그대로 속성 후보로 선정할 수 있는 것은 결코 아니다. 그 중의 상당 부분은 다른 속성에 의해 만들어질 수 있는 가공된 결과(추출 속성, Derived Value)인 경우가 많기 때문이다. 더구나 이것들은 대부분 정규화가 되어 있지 않기 때문에 정확히 파악해야만 진정한 의미의 속성 후보를 찾아낼 수 있다.

3) 사용자와 협의

데이터 모델링 과정에서부터 시종일관 현업 담당자들과 같이 진행하는 것이 데이터를 모델링하는 최상의 방법이다.

4) DFD의 DD(Data Dictionary)

업무 파악 및 시스템 분석을 위한 기능 설계로 자료 흐름도가 존재한다면 여기에 있는 데이터 저장소(Data Store)와 데이터 사전(Data Dictionary)에 있는 정보를 이용하여 속성의 후보를 도출할 수 있다. 자료 흐름도를 작성할 때 생성되는 자료 저장소는 비록 테이블처럼 표현되지만 사실은 이러한 내용의 데이터가 저장되어야 한다는 데이터의 추상화된 집합이라 할 수 있으며, 그 속에 들어가야할 구체적인 속성이 데이터 사전에 기술된다.

5) 전문 서적 및 자료

동일한 업무에 대한 전문 서적 또는 자료를 통해서도 속성의 후보를 도출할 수 있다.

6) 다른 시스템 자료

우리가 개발할 시스템의 주변을 살펴보면 사내외에 이와 관련된 시스템이나 유사한 시스템을 찾을 수 있을 것이다. 만약 여러분이 그들이 가지고 있던 속성 또한 후보로서 참조하는 것도 속성 후보를 찾는데 좋은 방법이다.

속성 후보 선정 원칙

속성의 후보를 선택할 때는 최대한 충분히 수집해야 한다. 그것은 검토한 결과 자신의 속성이 아닌 것으로 판명될지라도 검토할 기회를 제공해 주는 단서라는 중요한 역할을 하기 때문이다.

1) 원시(Source) 속성으로 보이는 후보는 버리지 않는다

다른 속성에 의해 다시 재현할 수 있는 가공(추출, Derived) 속성이 아닌, 다시 말해서 만약 이 속성이 없다면 다시는 재현할 수가 없을 때 이 속성을 원시 속성이라고 부른다. 재현이 불가능하다면 이것을 버리는 순간, 이미 정보는 소실되어 버리므로 절대 버려서는 안된다.

2) 소그룹별로 후보군(Pool)을 만들고 가장 근접한 엔터티에 할당한다

모든 엔터티가 정의되어 있는 상태가 아니라 단지 핵심 엔터티들을 대상으로 모델링을 실시해왔을 뿐이므로 아직은 모든 엔터티가 드러나 있지는 않다. 그렇기 때문에 각 속성 후보들을 적절한 데이터 그룹으로 생성하여 두는 것이 필요하다.

속성의 기본 구성요소

1) 속성명

속성의 내용이나 목적이 무엇인지 알려주는 명사 또는 명사구이다. 기업에서 널리 사용하는 용어 를 쓴다.

• 속성의 의미를 명확히 표현하는 함축성 있는 명사 혹은 명사구를 사용한다.
• 해당 업무에서 일반적으로 사용하는 용어를 사용한다.
• 실체명은 속성명으로 사용하지 말아야 한다.
• 필요시 표준 약어를 제정하여 속성명을 생성하고 그 속성명을 단 하나의 실체에만 속하도록 하는 것이 바람직하다.

2) 도메인

속성이 지닐 수 있는 값에 대한 업무적인 제약 조건으로 파악된 일련의 특성이다. 모든 영역에서 같은 도메인을 사용하는 것이 좋다. 속성이 기존 도메인 집합에 속해 있지 않는 경우에는 새로운 도메인을 추가한다. 도메인은 다음과 같은 속성들을 가진다.

• 데이터 타입
• 길이
• 허용 값(Permitted Value): 속성에 지정할 수 있는 모든 값들의 집합
• 디폴트 값 및 디폴트 알고리즘

3) 선택성

모든 건의 해당 속성이 반드시 값을 가져야 하는지 여부를 나타낸다.

• 선택성 조건 => 선택성이 다른 속성 값에 의해 영향을 받는 경우
• 필요조건 / 금지조건 / 무관계조건

속성 검증 및 확정

다양한 경로를 통해 수집된 속성 후보를 엔터티에 배정시킨 후 이제 우리가 해야 할 일은 이들을 검증하여 제자리를 찾게 해 주는 일이다. 속성을 검증하는 작업은 총 4단계로 나누어 실시한다.

최소 단위(Atomic Value)까지 분할하라

1) 검증 방법

• 집합 개념의 속성은 단순 개념으로 분할한다.
• 가능한 최소 단위까지 분할한 후 관리 필요에 따라 통합한다.
• 일자, 시간, 성명, 주민등록번호, 우편번호 등은 일반적으로 분할하지 않는 것이 좋다.
• 분할 및 통합의 기준은 업무의 요구 사항에 따른다.

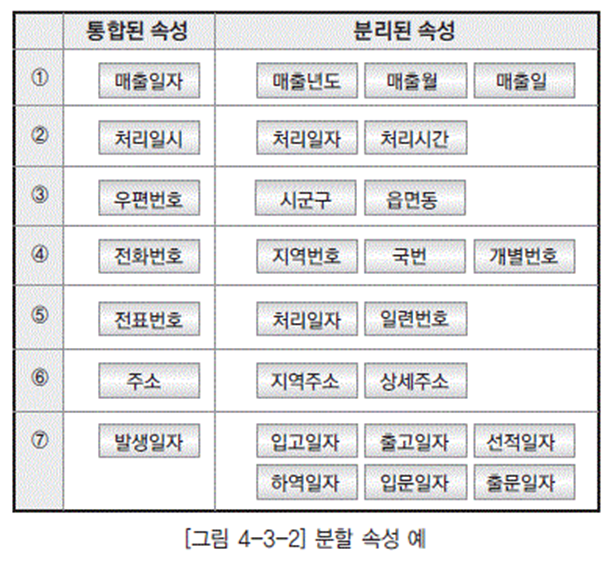

2) 분할 속성의 대표적 유형

가) 일자(日字) 형태의 속성 : 매출일자

분리된 것들이 속성의 자격을 가지고 있는지를 검토하기 위해서는 이들이 자기 혼자서도 독립적 인 의미를 가지고 있는지 확인해 보아야 한다. 매출월(mm)이 매출년도(yyyy)나 매출일(dd)을 무 시하고 혼자서도 어떠한 의미를 가지고 있겠는가? 아마 대부분의 경우는 이들을 하나로 결합했을 때만 매출이 발생한 일자라는 의미를 가질 수 있을 것이므로 이런 경우라면 통합된 것이 속성이라고 보아야 한다.





나) 외부에서 공인된 속성 : 우편번호 유형

국가나 공공기관에 의해서 이미 공인되어 있는 각종 번호들(예; 우편번호, 주민등록번호, 사업자 등록번호, 법인번호, 여권번호 등)에 대한 속성 관리 형태는 매우 유사하다. 이들은 단지 길이에서 차이가 있지만 대부분 OOO-OOO 형식으로 나타난다. 우편번호의 앞의 세 자리는 마치 성명의 성과같이 나름대로 확실한 의미가 있다. 이 세자리 숫자는 반드시 단 하나의 시군구만 지칭하므로 분명한 의미가 있다는 것이다. 그러나 뒤의 세 자리는 앞의 시군구가 없으면 독자적으로 의미를 갖지는 못한다.

다) 전화번호 유형 : 전화, 팩스번호

전화번호는 지역번호(DDD)+국번+개별번호로 나누어진다. 일반적인 의미로 본다면 이들 각각 에는 분명히 독립적인 의미가 있다. 그러나 지금 우리가 검토하고자 하는 엔터티 내에서 과연 독립 적인 의미를 가지느냐는 또 다른 문제일 수 있다. 예를 들어, 고객 엔터티에 있는 고객의 연락전화 번호를 검토한다고 가정해보자. 국번만 독립적인 의미로 부여할 경우가 있는가? 뒷자리 4자리의 개별번호만 액세스하여 어떤 처리나 참조를 할 가치가 있는가? 지역번호만 독립적인 의미로 인정 하여 처리할 경우가 있겠는가? 물론 이러한 질문에 대한 대답은 그 엔터티의 내용이나 앞으로의 관리 수준에 많은 영향을 받는다.

라) 주소 유형 : 고객 주소

주소 형태로 관리되어야 하는 일단의 속성들은 어떤 시스템에서도 자주 등장하는 매우 중요한 속성의 한 유형이다. 주소를 세부적으로 나누는 방법은 여러 가지를 생각해 볼 수가 있다. 가령 도 (광역시) + 시군구 + 읍면동 + 단지(아파트,건물) + 동호수(번지)로 아주 세분화를 시킬 수도 있다. 크게 나누어 우편번호와 연결되어 사전에 이미 생성되어 있는 주소 부분(여기서는 지역주소라고 표현함)과 나머지 부분(상세주소로 표현)으로 분리하는 방법이다.

하나의 값(Single Value)만을 가지는지 검증한다

속성에서 관리되어야 할 값이 반드시 단 하나만 존재해야 한다는 것이다. 그러나 이 말의 진정한 의미는 그 속성에 들어올 수 있는 값의 종류가 반드시 하나만 존재하고 있다는 의미는 절대 아니다. 쉽게 설명한다면 그 엔터티에 들어가는 개체마다 반드시 하나의 값만 보유하고 있어야 한다는 것이다.

1) 검증 방법

• 여러 값을 가지거나 반복되는 속성은 잘못된 속성이다.
• 반복되는 속성은 새로운 엔터티로 분할해야 할 1차 정규화의 대상이 된다.

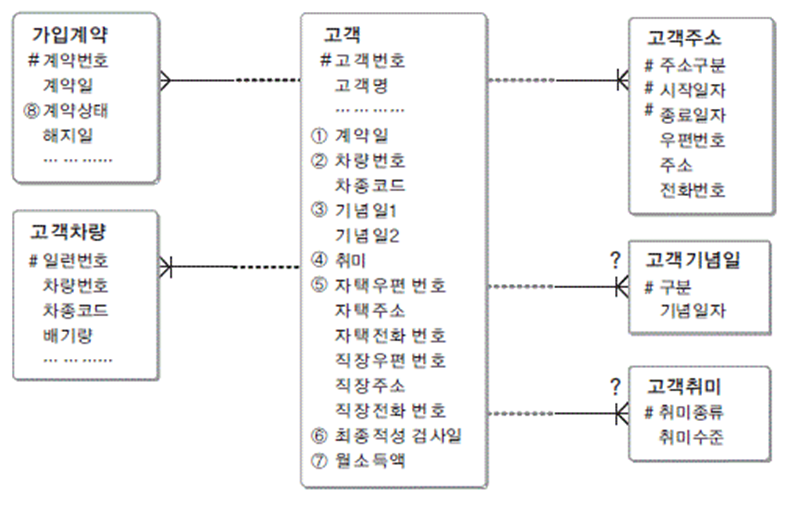

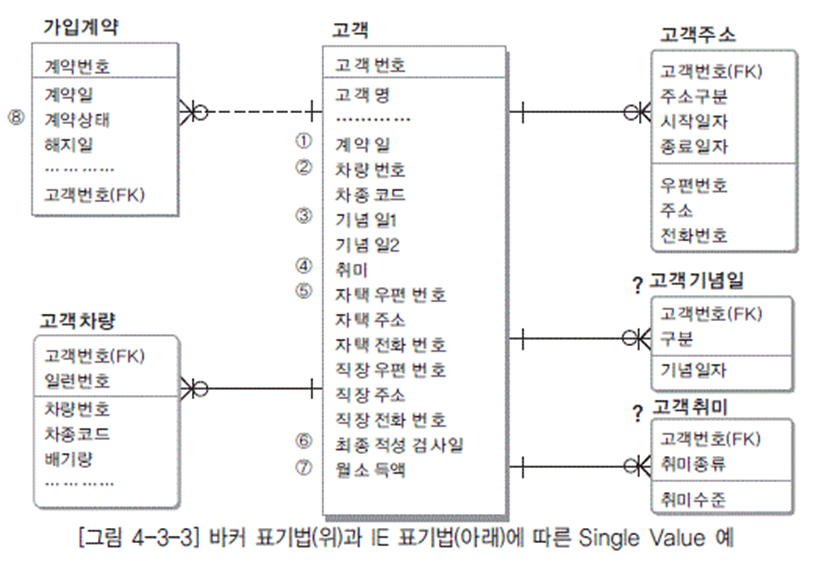

2) 대표적 유형







가) 계약일

계약일은 고객 엔터티의 속성이 아니라 가입계약의 속성이다. 즉, 고객은 여러 개의 계약일을 가질 수 있기 때문에 고객의 속성이 될 수 없다. 상황에 따라서 아직 가입계약 엔터티가 도출되지 않았을 수도 있고, 이미 도출되어 있을 수도 있다. 만약 아직 도출이 되지 않은 상태라면 이 속성에 대한 유일 값 검증에 의해서 가입계약 엔터티는 자연스럽게 도출될 것이며, 이미 존재한다면 이 속 성을 거기에 적절히 반영하면 된다.

나) 차량번호

어떤 고객은 하나 이상의 차량을 가질 수도 있다. 물론 지금까지 보유한 차량의 이력을 관리하고자 한다면 당연히 유일하지 않을 것이고, 현재 입장에서만 보더라도 하나 이상의 차량을 보유한 사 람들은 얼마든지 존재한다. 그러나 이처럼 실제로는 하나 이상이 존재하지만 업무적으로 판단했을 때 굳이 하나 이상의 차량을 관리할 필요성이 없다거나 과거의 이력을 관리할 의사가 없다면 모델 링 입장에서는 유일값이 되므로 이들은 이 엔터티의 속성이다.

다) 취미

취미는 사람에 따라 당연히 여러 가지를 가질 수 있다. 취미와 같은 고객의 성향 정보는 마케팅의 중요한 자료가 된다. 엄청나게 많은 고객 모두를 대상으로 마케팅을 한다는 것은 너무 많은 비 용이 들어가기 때문에 가능성이 높은 고객들을 대상으로 표적 마케팅을 하지 않을 수 없다. 이때 고객의 각종 성향 정보는 매우 중요한 가치를 가진 정보이므로 이를 최대한 확보하려는 노력은 반드시 필요하다.

추출 속성(Derived Attribute)인지 검증한다

속성 검증의 제3단계는 그 속성이 원천적인 값인지, 다른 속성에 의해 가공되어서 만들어진 값인지를 검증하자는 것이다. 원천적인 값이란 말 그대로 다른 것에 의해 만들어진 것이 아닌 태초부터 창조된 것을 말하며, 추출 값이란 이들을 가지고 언제라도 쉽게 재현할 수 있는 속성을 말한다. 어쩌면 이것은 매우 분명하고 단순한 개념이지만 실전적인 시각에서 바라보면 그리 간단하지만은 않다.

1) 대표적 유형









가) 현재 정보만 관리하는 형태 : 현주소, 고객 등급 등

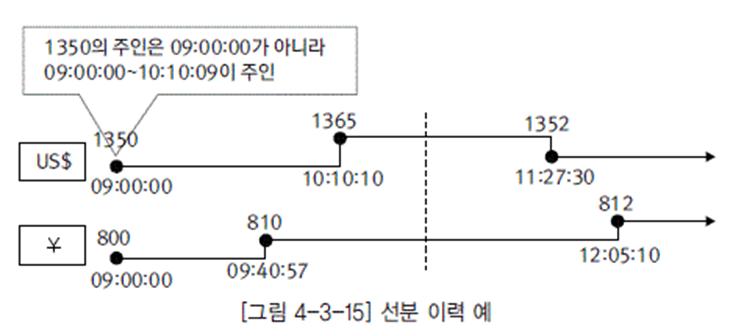

자식 엔터티에 있는 맨 마지막 정보를 현재의 정보라는 의미로 중복화하는 경우라고 할 수 있다. 엄밀하게 말하면 이력(선분) 개념이 들어가 있는 자식 정보 중에서 현재 시점을 통과하고 있는 선 분에 해당하는 데이터를 미리 가져다 두는 형태이다.

나) 최초 정보를 보관하는 형태 : 최초 가입일, 모집 사원 등

자식 엔터티의 여러 정보 중에서 하나만 선택하는 또 하나의 방법은 바로 최초로 발생한 정보만 가져다 두는 것이다. 실전에서 발생하는 대부분의 경우는 현재 정보나 집계 형태로 나타나지만, 가끔은 최초의 정보를 보관하고자 하는 경우도 나타난다.

다) 집계 정보를 관리하는 형태 : 인원 수, 가족 수, 총직원 수 등

추출 값을 관리하는 속성 중에서 아마 가장 많이 나타나는 형태는 수행 속도를 위해 하위 엔터티의 정보를 집계해 가져다 둔 경우일 것이다. 물론 집계의 형태에는 금액 관련 속성들에서 많이 발 생하는 합계(sum)와 발생회수(count)를 관리하기 위해 사용하는 건수, 회수, 차수 등의 단어가 들 어가는 속성들이 대부분이다.

라) 추출 릴레이션만 관리하는 형태 : 가입 계약번호, 관리 사원 등

추출 속성 중에는 자식 엔터티의 식별자를 전부 또는 일부만 옮겨둔 것을 자주 발견할 수 있다. 논리적으로는 M쪽의 식별자가 1쪽으로 올 수는 없지만 대부분의 경우 마지막 건의 식별자를 가져 다 두는 경우가 많다.

마) 대표 정보만 관리하는 형태 : 대표 전자메일 ID, 취미, 법인의 대표자 정보

자식 엔터티에 있는 여러 개의 정보를 하나로 만들어 올리는 방법 중에는 가장 대표적인 것 하나 만을 선정하는 경우도 있다. 예를 들어, 한 사람이 여러 개의 전자메일 ID을 가질 수 있다. 심지어 사람에 따라서는 십여 개를 가지고 있기도 한다.

바) 다른 속성의 일부 정보만 분리한 형태 : 성별, 결혼 여부 등

추출 속성 중에는 특별한 목적을 위해서 다른 속성의 일부를 떼어서 새로운 속성을 만드는 형태도 자주 등장하고 있다. 사실 우리가 확실한 속성이라고 할 수 있는 성별도 이러한 형태에 속한다. 만약 개인 서브타입에 속하는 모든 고객이 주민등록번호를 반드시 가져야 하고, 그 값이 확실하다고 가정한다면 일곱째 자리에 따라 남·여를 구별할 수 있다.

사) 일부분만 추출 값인 형태 : 인원 수, 법인의 대표자 정보 등

일부분이란 이 속성에 값이 들어가는 수많은 개체들 중에서 일부는 다른 엔터티에서 가공하여 만들 수 있지만 다른 일부는 원시 값인 경우를 말하는 것이다.

보다 상세하게 관리할 것이냐?

‘보다 근원적인 정보를 관리해야 하지 않겠느냐?’고 질문하는 것이다. 다시 말해 현재까지는 이대로도 충분했지만 수많은 변화가 예상되는 미래를 대비하기 위해 좀더 근원적인 정보를 관리할 필요 성에 대해 검토해 보자는 것이다. 이 단계가 바로 데이터 모델링이 현재뿐만 아니라 미래의 시스템 구조를 찾아 나가는 과정이라는 것을 의미한다

추출 속성 규칙

다른 엔터티나 속성으로부터 유도되거나 계산된 속성들은 유도 또는 계산에 사용된 기준 속성(Base Attribute)에 대한 종속성과 함께 그 방법이 데이터 모델에 표현되어야 데이터 가공에 따른 연관관계를 명확하게 전달하고 기록으로서 의미를 가질 수 있다.

• 초기 데이터 모델링 이론을 보면 도출된 속성이나 가공된 속성은 중복으로 인식하고 이를 데이터 모델에 표현하지 말 것을 권고했다. 그러나 현재는 이러한 속성들이야 말로 기업의 관리자들이 관 심을 가지고 보는 속성으로 데이터 모델 내 반드시 기술할 것을 권장하고 있다.
• 추출(Derived) 속성이란 하나 이상의 다른 데이터 속성에 축적된 여러 사례의 값을 토대로 어떤 추가 계산 작업을 수행함으로써 선택적으로 주제를 도출하는 속성에 대하여 새로운 값을 창출하는 속성이다.
• 계산(Calculated) 속성은 엔터티의 단일 사례에 대한 어떤 특성을 기술하며, 일반적으로 관련 속성의 또다른 단일 사례로부터 계산된다.
• 추출 속성은 경영층이 진실로 원하고 필요로 하는 정보를 대표한다.
• 추출 속성은 사용자들의 데이터 요구 사항을 나타낸다.
• 데이터 모델에 추출 속성을 포함시키는 것은 그들의 물리적 구현에 대한 어떤 것도 내포하지 않는다.
• 추출 속성은 향후 과정에서 결코 기본키(Primary Key)로서의 역할을 맡지 않아야 한다.

속성 정의시 유의사항

데이터 모델링을 진행하는 과정에서 속성의 정의 시 흔히 범하는 오류는 필요할지도 모른다고 생각 되는 속들을 필요할 때마다 이것저것 나열해 두는 방법으로 속성을 정의하는 것이다. 이런 방식의 속성 정의에는 진정한 엔터티 자신의 속성 이외의 다른 엔터티에서 빌려 온 것들이거나 여기저기에 있는 정보를 이용하여 가공을 해 놓은 속성들이 많이 존재한다. 하지만 이러한 방법으로 정의된 속성들은 항상 데이터의 정합성을 해칠 수 있는 개연성을 가지고 있기 마련이다. 데이터 모델링에서 데이터가 들어가 살게 될 방이라 할 수 있는 속성을 명확하게 정의하는 일은 중요하다. 속성을 정의할 때에는 다음과 같은 유의 사항을 지켜야 한다.

의미가 명확한 속성 명칭을 부여한다.

속성의 명칭을 명확히 하는 것은 매우 중요하다. 이 말의 진정한 의미는 그 속성의 개념을 정확히 부여한다는 것을 뜻한다.

1) 직업이라는 속성 정의

직업의 사전적인 의미는 생계를 위하여 일상적으로 하는 일이라는 뜻이다. 하지만 이것이 ‘회사원, 전문직, 자영업, 공무원 …’처럼 수십 가지 정도로 분류한 것을 말하는 것인지, 아니면 이 보다 훨씬 상세하게 ‘전산설계, 프로그래머 …‘ 등과 같이 수백 가지로 분류한 것을 말하는지, 아니면 수 천 가지 이상으로 상세하게 분류한 것을 말하는지를 분명하게 정의해야 한다.

2) 학점이라는 속성

학생이 수강한 강좌에서 취득한 ‘A학점, B학점 …’을 말하는 것인지, 그 강좌를 이수했을 때 받는 ‘2학점, 3학점 …’을 말하는지 분명히 해야 한다는 것이다. 이런 상황에서는 설사 최초 설계 단계에서는 매우 명확한 정의가 되었더라도 의미의 와전이나 단절은 필연적으로 발생한다.

유일한 복합명사 사용

속성의 개념을 구체적이고 명확하게 정의했다면 그 명칭을 제대로 부여하는 것도 매우 중요한 일이다. 남들에게 구구절절 보충설명을 하지 않더라도 거의 유사한 생각을 가질 수 있도록 보편적이고 함축성 있는 단어를 찾아내어야 한다. 속성이란 자신만이 가지는 분명한 독립적인 의미를 가지고 있기 때문에 명칭 또한 단순히 일반 용어만으로 부여해서는 결코 구체적인 의미를 나타낼 수 없다. 결론적으로 말하면, 보편적인 용어를 적절히 결합한 복합명사를 만듦으로써 구체적인 표현을 할 수 있다는 것이다.

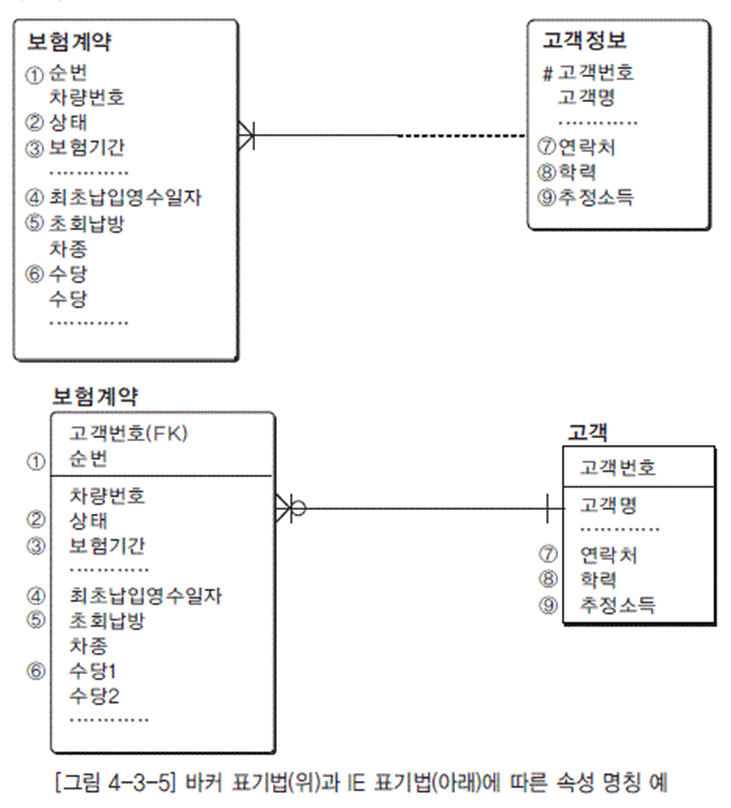

[그림 5-3-5]와 같은 논리 데이터 모델을 예로 보면 모호하게 이름지어진 속성이 많이 존재한다.







1) 순번

많은 데이터 모델에서 순번 혹은 일련번호라는 명칭의 속성을 자주 접하고 있다. 이 속성은 인조식별자를 생성하기 위해서 사용한 것이 분명하며, 누구나 그렇게 받아들이고 있기도 하다. 그러나 분명히 이 속성의 명칭에는 문제가 있다. 여기서 만약 정확하게 표현하고자 한다면 보험계약순번 혹은 계약순번으로 지정하는 것이 옳다. 만약 순번이라고만 표현한다면 나중에 테이블로 설계가 되었을 때 이 테이블을 참조하는 하위 테이블에서 보면 어디서 온 칼럼인지 분명치 않게 된다. 만약 또 다른 엔터티에서도 순번이라는 속성을 가지고 있고 그것도 참조한다면 실제로는 서로 다른 속성이었지만 참조하는 쪽에서 보면 동일한 이름으로 나타난다는 문제가 있다.

2) 상태

이 명칭만으로는 속성의 의미가 참으로 애매모호하기 짝이 없다. 물론 심증적으로는 보험계약상태를 말하는 것으로 보이지만 확실하지 않다. 실전에서는 이처럼 오해의 여지가 남아있는 애매한 명칭들이 많이 나타난다. 이 상태가 자기 엔터티에서 지정되는 값을 관리하고자 하는 것인지, 하위 엔터티의 최종 상태를 가져다 둔 것 인지, 그것도 아니면 하위 엔터티의 상태를 종합해서 새로 의미를 부여한 상태를 의미하는지 구분할 수 없다. 어떤 상태를 의미하는지 누가 보아도 알 수 있도록 명칭을 분명하게 지정해야 한다.

3) 보험기간

보험계약이 적용되는 기간일 것으로 예상되기는 하지만 가령 12개월, 20개월 …로 표현되는 것인지 1년, 2년, …으로 표현되는 것인지를 알 수가 없다.

4) 최초납입영수일자

간결한 명사를 최초 + 납입 + 영수 + 일자로 잘 결합하여 복합명사를 만듦으로서 누가 보더라도 오해가 없을 만큼 상세하게 표현되어 있다.

5) 초회납방

최초로 납입한 회차의 납입 방법을 말하는 것인데 설사 그 업무에 관련 있는 대부분의 사람들이 이해한다고 하더라도 최초납입회차 납입방법으로 표현하는 것이 바람직하다.

이렇듯 우리가 데이터 모델링에서 사용하는 속성명을 분명하게 표현하기 위해서 가능한 한 복합명사를 사용해야 한다.

단수형으로 속성명을 사용한다

속성은 단일 값만을 저장하기 때문에 단수형으로 적는 것이 바람직하다. 예를 들어 고객 엔터티의 전자메일 속성 이름을 [전자메일들]과 같이 지었다면, 이 속성은 여러개의 값들을 저장하는 것인가? 그렇다면 속성이 될 수 없으므로 여러 속성으로 분리하든지 아니면 별도의 고객 전자메일 엔터티로 분리해야 한다.

표준 단어 제정

표준 용어 사전을 데이터 모델링을 하기 이전에 생성하여 두면 데이터 모델의 각 객체들(엔터티, 속성, 테이블, 칼럼 등)이 최대한 그 기준을 준수하도록 유도하기가 용이하며 뚜렷한 일관성이 생길것이다. 또한 표준화 준수 여부를 관리하거나, 표준으로 변경할 대상을 선정하는 일, 어떤 속성의 파생 근원을 분석하는 데도 굉장한 힘을 발휘한다. 뿐만 아니라 속성을 구성하는 단어들을 관리하는 용어 사전에 데이터베이스 설계 단계에서 속성을 칼럼(Column)으로 전환시킬 때 사용할 영문 약어를 같이 제정해 두는 것도 바람직하다. 최근에는 모델링 도구뿐만 아니라 데이터 표준화를 전문적으로 수행하는 툴도 등장하고 있는 추세이다.

작의적인 전용 금지

전용(轉用)이란 말을 사전에서 찾아보면 예정되어 있는 곳에 쓰지 않고, 다른 데로 돌려서 쓰는 것이라고 되어 있다. 이 말과 통합이란 말에는 미묘한 관련이 있다. 가령 A를 위해??부터 A와 B를 위해서 만들었다면 통합이다. 그러나 결과만 놓고 본다면 어쨌거나 A와 B를 위해 사용되었다는 것은 동일하다.

전용이 발생하는 경우는 크게 세 가지로 나눌 수 있다.

• 모델러가 속성의 의미를 매우 추상적이고, 모호하게 정의했기 때문에 그것을 적용하는 개발자들이 각기 다르게 이해함으로써 나타나는 경우이다.
• 개발이 막바지에 도달했거나 이미 운용 중인 시스템에서 새로운 사용자 요구 사항으로 인해 새로운 속성의 추가가 필요할 때 나타나는 경우이다.
• ERP 패키지에서 자주 나타나는 형태로써 미리 전용의 용도로 속성을 정의해 두는 경우를 말한다.





(DA가이드 4.3.3) 엔터티 상세화

식별자(UID, Unique Identifier) 확정

엔터티 내의 모든 인스턴스는 유일하게 구분되어야 한다. 이러한 유일성을 보장하기 위해서 필요한 것이 식별자이다. 식별자에는 크게 본질 식별자(Primary UID 또는 Intrinsic UID), 주(실질) 식별자(Actual UID), 대체(보조) 식별자(Secondary UID)로 구분할 수 있다. 대체 식별자는 방법론에 따라서 AK 혹은 Alternate Key로 부르기도 하지만 현재 단계에서는 Key 보다 식별자가 더 적절한 표현이다.

본질 식별자

엔터티에는 인조 식별자(Artificial Unique Identifier)가 있고, 진주어(眞主語)에 해당하는 관계나 속성이 어딘가에 있다. 개념 데이터 모델링 과정에서 키 엔터티와 일부 핵심 엔터티에 대해서 본질 식별자를 정의하였다. 여기에서는 엔터티 상세화 단계에서 정의되어질 핵심,액션(행위) 엔터티에 대한 본질 식별자를 정의한다.

본질 식별자를 정의하는 방법은 키 엔터티와 행위 엔터티가 서로 다르다. 행위 엔터티를 정의하는 방법에는 상황에 따라 하향식과 상향식으로 접근하는 방식을 적용할 수 있다. 키 엔터티는 부모가 없이 창조된 집합이므로 식별자 또한 창조시켜 주어야 한다. 그러나 행위 엔터티는 항상 부모가 누구인지를 확인하는 방식으로 진행된다.

1) 키 엔터티의 본질 식별자

키 엔터티는 우리가 잘 알고 있듯이 사원, 고객, 상품과 같이 부모 엔터티 없이도 혼자서 정의될 수 있는 엔터티이다. 예를 들면 사원 엔터티에는 이미 이전부터 정의해서 사용하고 있던 사원번호가 있다는 것은 굳이 언급할 필요도 없다. 그러나 좀더 깊이 생각해 본다면 사원 집합의 개체는 사람이므로 사실 본질 식별자는 주민등록번호라고 볼 수 있다. 물론 외국인 사원이 있다면 여권번호, 외국인 등록번호 등이나 임시로 부여한 임의의 값을 광의의 주민등록번호로 정의한다면 이것을 개념적으로는 원래의 본질 식별자로 볼 수 있다. 뒤에서 확정 식별자를 설명할 때 전략적인 부여 방법에 대해 자세하게 언급하겠지만 이 주민등록번호는 몇 가지 전략적인 이유 때문에 사원번호라는 인조 식별자에게 대표 권한을 물려준 것이다.

2) 절대 종속 / 상대 종속 의미

절대 종속과 상대 종속은 나를 태어나게 하는데 절대적인 영향을 주었는지, 그렇지 않는지를 따지 는 것이다. 다시 말해서 내가 태어나기 위해서 절대적으로 존재했어야 하는지, 아니면 그것이 없어도 내가 태어날 수가 있는지를 확인하는 것이다. 절대 종속을 확인하는 방법은 매우 간단하다. 영화 백 투더 퓨쳐(Back To the Future)처럼 과거로 돌아가서 누구를 없앴더니 내가 태어나지 않게 된다면 그는 나를 태어나게 하기 위해 절대적으로 필요한 존재이다. 반면에 누군가가 우리 집안과 분명히 어떤 관계를 맺고 살았지만 설혹 그가 없다고 하더라도 내 탄생에는 아무런 영향을 미치지 않는다면 그는 나의 탄생에 대해서는 상대 종속이 된다.

3) 직접 종속 / 간접 종속 의미

‘1촌이냐? 1촌 이상이냐?’를 구분한다. 즉, 부모 엔터티와의 관계가 1촌이면 직접 종속이고 1촌 이상이면 간접 종속이라고 볼 수 있다.

4) 행위 엔터티의 본질 식별자

행위 엔터티의 본질 식별자란 이와 같이 절대종속이면서도 직접종속인 것을 찾고자 하는 것이며, 결국은 자신을 태어나게 한 근본을 찾는 것이다.

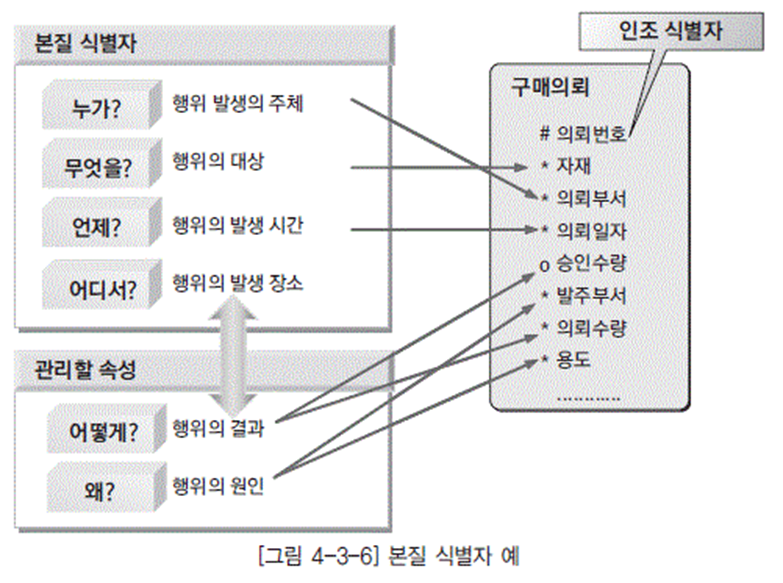

본질 식별자를 찾는 가장 확실한 방법은 사건의 전모를 가장 체계적으로 표현할 수 있다는 기사 작성의 여섯 가지 원칙인 육하원칙(六何原則)을 이용하는 것이다. ‘누가, 무엇을, 언제, 어디서, 어떻 게, 왜’라는 이 여섯 가지의 질문을 통해 발생된 행위를 구체적으로 규명하면 상황에 대한 정확한 사실을 규명할 수 있다.

후보 식별자 도출

이전 단계에서 정의된 본질 식별자를 기본으로 식별자의 기본 목적인 자기를 식별할 수 있어야 한다는 유일성 유지의 목적과 다른 엔터티에서 정보로 참조해야 하는 목적을 적절히 판단하여 최종 식별자를 확정해야 한다. 하나의 엔터티 내에는 식별자로 사용할 수 있는 하나 이상의 식별자가 있다. 이 중에서 하나가 식별자로 선택되게 된다. 나머지 식별자들을 후보 식별자(Candidate UID, 방법론에 따라서는 CK 혹은 Candidate Key라고도 하지만 현재 단계에서 Key라는 표현보다는 식별자라는 표현이 더 적절하다)라고 한다. 이러한 후보 식별자들은 다음과 같은 조건을 만족해야 한다.

1) 각 인스턴스를 유일하게 식별할 수 있어야 한다

가장 기본적인 전제 조건이며, 후보 키들은 유일한 값을 가지고 이를 통해 나머지 인스턴스와 자신을 식별하는 능력을 가져야 한다. 후보 식별자는 단일 속성뿐만 아니라 하나 이상의 속성이 모인 집합으로서도 후보 식별자가 될 수 있다. 그러므로 속성 혹은 여러 속성들이 조합된 속성 집합은 전체 인스터스에서 유일값을 가져야 한다. 그래야만 특정한 인스턴스를 선택하기 위해서 전체 인스턴스에서 유일한 값을 가지는 후보 식별자를 선택할 수 있다.

2) 나머지 속성들을 직접 식별할 수 있어야 한다

인스턴스 간에서 뿐만이 아니라 후보 식별자는 나머지 속성을 식별할 수 있는 능력을 가지고 있어야만 한다. 이는 후보 식별자가 유일 값을 가지고 있는 상황에서 특정 인스턴스를 추출하기 위해서 유일값을 가진 후보 식별자를 찾아내면, 후보 식별자에 관련된 나머지 속성을 다시 찾아낼 수 있다는 의미이다.

3) NULL이 될 수 없다

후보 식별자들은 NULL이 될 수 없다. NULL이란 해당 속성에 값이 지정되지 않았다는 적극적인 표시라고 볼 수 있다. 따라서 NULL이 허용되는 속성이 있다면 값을 넣지 않은 경우에는 NULL이 할당된다. NULL이 할당되었다는 것은 값이 없다는 것이므로 NULL이 있는 속성은 식별할 수가 없다.

4) 후보 식별자로 속성 집합을 선택하는 경우에는 개념적으로 유일해야 한다

집합으로 후보 식별자를 선택하는 경우에는 개념적으로도 유일할 것이라는 판단을 하고서 후보 식별자로 선정해야만 한다. 만일, 회원 테이블에 대한 견본 데이터를 보고서 부서+성명 집합이 유일한 값을 가진다고 판단했다고 하더라도 개념적으로 부서에 동일한 이름을 가지는 사원이 없다고 확신할 수 있겠는가? 하지만 만일에 부서를 관리하는 엔터티에서 부서명+팀명을 후보 식별자로 선택하는 것은 개념적으로 유일할 수 있다. 한 부서에 동일한 이름을 가지는 팀은 없기 때문이다.

5) 후보 식별자의 데이터는 자주 변경되지 않는 것이어야 한다

데이터가 자주 변경된다고 해서 후보 식별자가 될 수 없는 것은 아니지만 일반적으로 후보 식별자의 값은 자주 변경되지 않는다. 데이터베이스 설계 단계에서 이러한 식별자들은 대부분 인덱스를 통해 구현된다. 인덱스는 물리적으로 트리 구조를 가지고 수많은 노드 및 포인터를 관리하게 된다. 어떤 노드의 데이터가 변경되면 트리 구조를 재수정하는 데에 너무나 많은 시간이 필요하게 되어 데이터베이스의 성능을 떨어뜨리게 되므로, 인덱스에 선택되는 칼럼의 데이터가 자주 변경되는 것은 좋지 않다.

대체(보조) 식별자

대체(보조) 식별자란 원래의 식별자를 대신할 수 있는 또 다른 속성들이나 관계(관계속성)를 말한다. 가령 사원 엔터티에 공식적으로 부여된 식별자는 사원번호이지만, 만약 주민등록번호 속성이 유일한 값을 가지면서 필수적(Mandatory)으로 정의되었다면 비록 공식적인 식별자는 아니지만 식별자로서의 역할을 할 자격은 충분히 갖추고 있다. 특히 대체(보조) 식별자는 여러 참조 엔터티 중에서 원래의 식별자 보다 대체(보조) 식별자로 연결을 맺는 것이 자신에게는 훨씬 유리한 경우에 의미가 있게 된다.

인조 식별자 지정

인조 식별자란 식별자 확정시 기존의 본질 식별자를 그대로 실질 식별자로 인정할 수 없는 여러가지 상황이 발생했을 때, 전부 혹은 일부를 임의의 값을 가진 속성들로 대체하여 새롭게 구성한 식별자를 말한다. 가령, 사원 엔터티에 이미 존재하고 있는 속성 중에서 원래의 본질 식별자를 찾으라고 한다면 주민등록번호가 될 것이다. 그러나 이 속성은 너무 길고 관리상 여러 가지 문제점이 발생하기 때문에 새롭게 사원번호라는 임의의 값을 가진 인조 속성을 영입하여 공식적인 식별자 자리까지 부여받은 것이다. 인조 식별자는 다음과 같은 기준을 가지고 지정하는 것이 바람직하다.

1) 최대한 범용적인 값을 사용한다

인조 식별자의 속성은 남들이 알지 못하는 임의의 값일 수 있기 때문에 특별한 결격 사유가 없다면 가능한 한 기존에 범용적으로 사용하던 것을 그대로 사용하는 것이 좋다. 예를 들어, 이미 회사 내에 공인되어 사용하고 있는 사원번호, 상품코드, 국가나 공공 기관에서 부여한 은행코드, 국제적으로 사용하고 있는 무역상품 분류체계인 HS코드, 범용적으로 사용하고 있는 국가나 통화(通貨)코드 등은 가능하다면 그대로 사용하는 것이 여러 가지로 유리한 점이 많다.

2)유일한 값을 만들기 위한 인조 식별자를 사용한다

지금까지 정의해 왔던 본질 식별자를 그대로 사용하면 심각한 문제가 발생하는 경우가 몇 가지 있다. 여기에서는 그 중에서 한 가지인 유일값에 대한 확신이 없을 때 이를 해결하기 위해 인조 속성을 영입하는 경우에 대해 설명하고자 한다. 어떤 경우에는 본질 식별자는 논리적으로야 문제가 없지만 실제적으로는 유일성에 대한 현실적인 문제가 발생하므로 인조 속성의 도입을 검토해야만 한다. 물론 그 인조 속성을 아예 전체 본질 식별자를 대체하도록 하든, 그 중의 일부를 대체하게 하든 종합적 인 판단에 따라 달라지겠지만 인조 속성이 필요하다는 것은 분명하다. 사실 실전에서 인조 속성을 도 입하는 상당 부분은 바로 이런 경우라고 할 수 있다.

3)하나의 인조 식별자 속성으로 대체할 수 없는 형태를 주의한다

인조 속성을 만들 때 이 속성이 구체적으로 본질 식별자의 어느 부분을 대체하고 있는지를 분명하게 정의해야 한다. 그러나 하나의 인조 식별자 속성에 같이 대체될 수 있는 것과 절대로 그렇게 해서는 안 되는 경우가 있다는 것에 유의해야 한다. 만약 이런 원칙을 어긴다면 나중에 집합 내의 개체의 정의가 모호해져 엔터티 전체를 애매한 집합으로 변질시키게 되므로 주의해야 한다. 예를 들면, 이력을 대체하는 일련번호 인조식별자를 갖고 있는 엔터티가 자식을 갖게 되면 일련번호 인조식별자가 상속되게 되고, 이때 부모에 변경이력이 발생하게 되면 자식에 변경이 없더라도 새로운 이력일련번호를 상속하여 자식을 다시 만들어야 하는 상황이 발생할 수 있으며, 이로 인해 자식의 정보를 활용하는데 있어서 혼란이나 왜곡이 생길 수 있다.

4)편의성 ·단순성 확보를 위한 인조 식별자를 사용할 수 있다

속성의 길이가 너무 길거나 기억하기가 어려워서 좀더 쉽고 간편한 이름으로 변경할 목적으로도 인조 속성을 추가시킬 수도 있다. 마치 사람의 이름을 간편하고 부르기 쉽도록 애칭이나 별명을 만드는 것과 유사한 목적이라 할 수 있다. 성을 포함해서 대부분 세 글자에 지나지 않는 우리나라 사람들에게는 그리 흔치 않는 일이지만 훨씬 긴 이름을 가진 외국 사람들에게 흔하게 사용된다. 이처럼 본질 식별자를 그대로 사용해도 불편이 없다면 굳이 인조 속성을 만들 필요가 없겠지만 그렇지 않다면 고려해 볼 만한 충분한 가치가 있다.

5)의미의 체계화를 위한 인조 식별자를 사용할 수 있다

의미를 체계화한다는 말을 다른 말로 쉽게 표현하면 코드화를 한다는 것과 유사하다. 과거에는 전산 은 곧 코드라는 말이 있을 정도로 모든 것을 코드화하려고 애를 썼다. 코드화한다는 말에는 곧 속성의 자릿수마다 나름의 의미를 부여하겠다는 의미를 포함한다. 논리적으로 임의의 값이란 말에는 이미 정해진 값의 형태가 포함되어 있다. 인조 속성이란 임의의 값을 정의하는 것이라고 했다. 그렇다고 해서 그야말로 아무 값이나 괜찮다는 것은 아니다. 특별한 의미를 부여할 필요가 없다면 순차적인 번호, 곧 일련번호를 정의하는 것으로도 충분하겠지만 특정한 의미를 부여함으로써 변별력이 향상된다거나 처리의 규칙이 생겨난다면 너무 지나치지 않는한 그것을 무조건 나쁘다고만 할 수는 없다.

6)내부적으로만 사용하는 인조 식별자

인조 식별자를 생성하는 또 한 가지의 경우는 현업 사용자들에게는 전혀 알려주지 않으면서 시스템 내부적으로만 사용하는 형태이다. 물론 데이터 모델링 입장에서 본다면 현업 사용자뿐만 아니라 시스템 개발이나 관리를 하는 사용자 또한 엄연한 사용자임에 틀림이 없다. 여기서 설명하고자 하는 것은 새롭게 정의한 인조 식별자가 비록 업무적으로는 아무런 의미도 없지만 시스템적인 필요성에 의해서 도입하는 경우를 소개하려는 것이다.

식별자 확정

식별자는 자기 엔터티를 위해 생성하는 것처럼 보인다. 하지만 보다 중요한 결정 요소는 나를 참조 할 다른 엔터티가 원하는 형태로 결정되어야 하는 것이기 때문에 주변 엔터티의 상황을 종합적으로 살피고, 주변 엔터티의 상황도 최대한 수렴할 수 있도록 하는 것이 매우 중요하다. 그래서 식별자를 확정할 때는 자기 자신에 대한 존재 가치뿐만 아니라 남들에 대한 배려를 어떻게 조화시키느냐가 중요한 관건이다.

1) UID BAR의 두 가지 의미

UID BAR가 가지고 있는 본질을 자세히 살펴보면 크게 두 가지의 의미를 가지고 있다.

가) 식별자로서의 역할

엔터티 자신의 입장에서 보았을 때 자신의 개체들을 다른 것들과 구별될 수 있도록 유일한 값을 만드는데 일조를 한다는 의미이다.

나) 정보로서의 역할

참조하는 엔터티의 입장에서 보았을 때 상대방의 식별자를 상속 받았기 때문에 자신이 보유한 정보가 증가했다는 의미도 가지고 있다.

조상의 식별자를 내가 상속 받고, 다시 그것을 내 자손들에게 물려준다면 자손들은 굳이 나를 경유하지 않고서도 조상이 누구인지 알 수 있는 것과 유사하다. 인조 식별자를 설명하면서 언급했듯이 단지 유일한 값을 만들기 위한 목적 뿐이었다면 굳이 부모에게 받은 식별자를 자??을 만드는 것이 가능하다. 이 말에는 부모의 식별자를 내 이름에 넣는 것에 상관없이 내가 태어난 이상 부모는 존재한다는 의미가 내포되어 있다. 비록 부모가 분명하더라도 부모의 식별자가 나의 식별자를 만들기 위해서 반드시 필요한 것은 아니라는 것이다. 그러나 내 식별자에 부모의 식별자를 포함시키지 않는 순간에 내 자손들에게는 더 이상 조상의 식별자를 상속시키지 못한다.

2) UID 상속과 단절의 원리

식별자 확정이란 단지 자기 식별자의 형태를 결정한다는 단순한 의미로만 생각해서는 안된다. 데이터 모델이 복잡한 업무로 인해 어쩔 수 없이 복잡해지더라도 식별자 상속이 전략적으로 이루어진다면 나중에 데이터를 처리할 때의 실제 액세스 단계에서는 훨씬 간편하게 만들 수 있다. 즉, UID의 적절한 상속과 단절 전략은 실질적인 처리의 단순화를 가져다 줄 수 있으므로 그 전략적 가치를 가지고 있다.

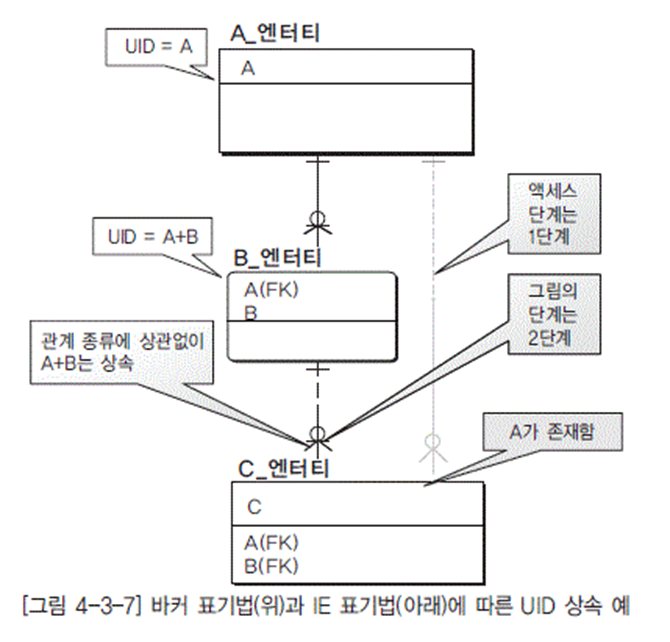

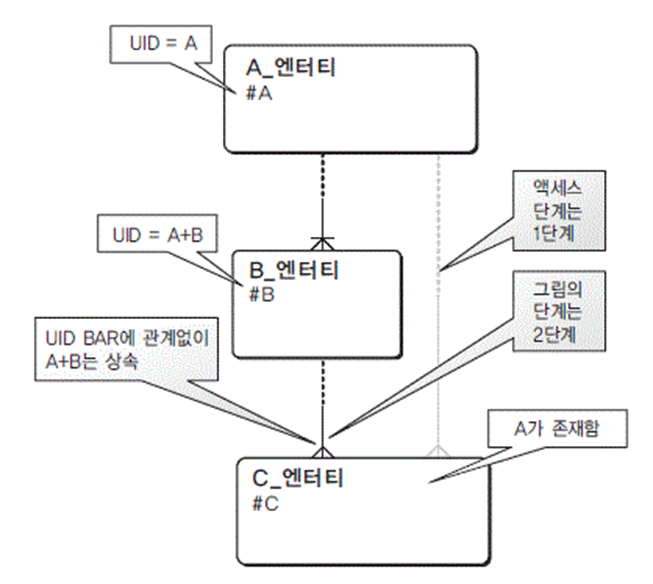

• [그림 4-3-7]에서 보면 A_엔터티와 B_엔터티 사이의 릴레이션에 UID BAR가 있다는 것은 C_엔터티와 B_엔터티 사이의 릴레이션에 UID BAR의 존재 여부와 상관 없이 무조건 조부모인 A_엔터티의 식별자 A를 상속 받게 된다는 것을 의미한다. 이는 곧 C_엔터티에는 A가 있으므로 이미 아버지인 B_엔터티를 경유하지 않고서도 직접 A_엔터티와 연결될 수 있음을 의미한다. 이 릴레이션십에 의해 부모나 그 이상의 조상에게 있던 식별자 속성이 설계 단계에서 나에게 상속된다는 의미일 뿐이지 참조하는 경로가 그렇게 되어야 함을 뜻하는 것은 결코 아니다. 이렇게 평범하고 당연해 보이는 사실이 갖는 진정한 가치는 상속 여부를 결정할 때 매우 중요한 판단의 기준이 된다.

3)식별자 확정 절차

하향식(Top-down) 방식, 즉 상위 엔터티부터 시작해서 하위 엔터티로 순차적으로 결정해 가는 것이 좋다. 식별자 상속이란 상위에서 하위로 이루어지기 때문이다.

가) 키 엔터티 식별자 확정

부모를 가지지 않는 최상위 엔터티이므로 서로 독립적으로 식별자를 확정할 수 있다. 사실 엄밀히 말하면 최상위 엔터티인 키 엔터티는 본질 식별자와 굳이 다르게 할 필요가 없으므로 본질 식별자를 결정하는 단계에서 미리 식별자를 확정하는 것이 좀더 현실적이다. 물론 식별자 확정 단계에서 주변의 상황과 여건을 감안하여 일부를 조정하여 최종적으로 확정한다.

나) 메인 엔터티 식별자 확정

메인 엔터티는 해당 업무의 근본이 되는 엔터티라고 할 수 있으므로 자신이 하위에 거느리고 있는 수많은 엔터티의 상황을 종합적으로 감안한 전략적인 결정을 해야 할 것이다. 이러한 엔터티는 자신의 하위 엔터티에게는 최상위 조상이기도 하므로 될 수 있는 대로 식별자 속성의 개수를 적게 하는 것도 중요하다. 이런 이유 때문에 경우에 따라서는 전체를 대신하는 인조 식별자를 생성하기도 한다.

다) 하위 엔터티 식별자 확정

이런 부류의 엔터티는 가능하다면 인조 속성을 많이 사용하지 않는 것이 바람직하다. 그 이유는 인조 속성이란 임의의 값을 의미하므로 유일성에는 도움을 줄지 모르지만 정보로서의 가치는 현저하게 감소하기 때문이다.

정규화(Normalization)

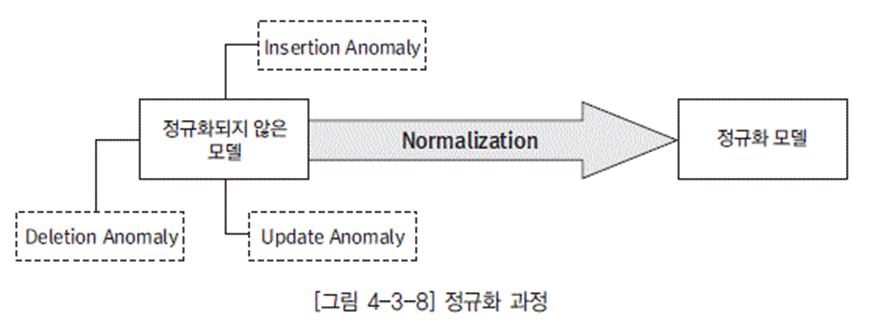

정규화는 논리적 데이터 모델을 일관성이 있고 중복을 제거하여 보다 안정성을 갖는 바람직한 자료구조로 만들기 위해 여러 단계를 거친다. 그 단계는 제 1차 정규형에서부터 제 5차 정규형과 BCNF(Boyce-Codd Normal Form)까지로 구성되어 있다. 대체로 적절하고 일관성을 유지하면서 중복이 없는 논리적 데이터 모델을 구축하는 데에는 흔히 3차 정규형이 사용된다.

정규화의 의미

• 잘 만들어진 데이터 모델이라고 해도 엔터티에 데이터를 삽입, 수정, 삭제할 때 오류가 발생할 개연성을 가지고 있다. 이러한 것들을 통칭해서 변경 이상(Modification Anomaly)이라고 한다. 여기에는 구체적으로 삽입 이상(Insertion Anomaly), 수정 이상(Update Anomaly), 삭제 이상 (Deletion Anomaly) 등이 있다.
• 변경 이상이 발생하는 엔터티를 그대로 운용하게 되면 데이터가 신뢰할 수 없는 값들로 채워질 가능성이 있다. 즉, 데이터의 일관성, 무결성을 해칠 가능성이 있는 것이다.
• 정규화 과정을 통해서 변경 이상의 엔터티를 정규화된 엔터티로 변환하게 된다.





1) 입력 이상

별도의 사실이 발생하기 전까지 원하는 데이터를 삽입할 수 없음. 어떤 데이터를 삽입하려고 할 때 불필요하게 원하지 않는 데이터도 함께 삽입된다.

2) 삭제 이상

일부 정보를 삭제함으로써 유지되어야 할 정보까지도 삭제되는 연대 삭제가 발생한다.

3)갱신 이상

일부 속성 값을 갱신 함으로써 원하지 않는 정보의 이상 현상(무결성 파괴, 정보의 모순성)이 발생 한다.

정규화의 장점

1) 중복값이 줄어든다

궁극적으로 칼럼 간, 레코드 간, 테이블 간에 중복되는 데이터들을 최소화할 수 있다. 이것이 정규 화의 최대 성과라고 할 수 있다. 사실은 모든 장점이 이것에서 시작된다.

2) NULL 값이 줄어든다

전체적으로 NULL 값의 사용이 줄어들게 된다.

3) 복잡한 코드로 데이터 모델을 보완할 필요가 없다

데이터에 중복된 값이 적고, 그 부모가 누구인지가 항상 명시되어 있는 상황에서 데이터의 무결성을 지키기 위한 복잡한 코드를 사용할 필요가 없어진다. 데이터베이스 코드를 작성하는데 복잡한 변환 과정과 조인 질의, NULL 값 처리들이 필요하다는 것은 그 데이터베이스 설계가 문제가 있다는 말이 기도 하다.

4) 새로운 요구 사항의 발견 과정을 돕는다

실제 정규화 과정에서 많은 엔터티 혹은 속성들이 태어나게 된다. 또한 많은 결정 과정에서 업무 담 당자와의 협의를 통해서 현재뿐만 아니라 미래까지도 고려한 요구 사항의 발견 과정이기도 하다.

5) 업무 규칙의 정밀한 포착을 보증한다

정체계화되고, 규칙의 Value화에도 도움을 주게 된다.

6) 데이터 구조의 안정성을 최대화한다

중복된 값이 최소화되고 모든 정보들이 자기가 있어야 할 자리에 존재하게 되기 때문에 향후 발생 하게 될 모델 변화에도 유연하게 대처할 수 있다.

정규화 단계

1) 1차 정규형 (1NF, First Normal Form)

가) 정의

·                  모든 속성은 반드시 하나의 값을 가져야 한다. 즉, 반복 형태가 있어서는 안된다.

·                  각 속성의 모든 값은 동일한 형식이어야 한다.

·                  각 속성들은 유일한 이름을 가져야 한다.

·                  레코드들은 서로 간에 식별 가능해야 한다.

나) 정규화 작업

·                  [그림 4-3-9]에서와 같이 고객 엔터티의 계약일 속성의 값이 여러 건이 된다면 1차 정규형을 위배하는 것이 된다.











• 어떤 속성이 다수의 값을 가지고 있다면 M:1 관계의 새로 엔터티를 추가한다.
• 관계형 모델에서는 관계(Relation) 정의상 한 속성이 하나의 값만을 가져야 한다. 그러므로 비정규형 관계는 엄밀히 말하면 관계로 간주할 수 없다.
• 비정규형 관계가 관계로서의 모습을 갖추기 위해선 여러 개의 복합적인 의미를 가지고 있는 속 성이 분해되어 하나의 의미만을 표현하는 속성들로 분해되어야 한다. 즉 속성수가 늘어나야 한 다.
• 비정규형 관계가 관계로서의 모습을 갖추기 위해선 하나의 속성이 하나의 값을 가질 수 있어야 하며, 이 조건을 만족시키기 위해선 로우(Row)가 늘어나야 한다. 또는 다른 관계로 분리되어야 한다.
• 분석 또는 모델링 진행 과정에서 발생하며, 최종적인 모델링 완성 단계에서는 나올 수 없다. 그러나 분석(모델링) 초기 단계에는 상세히 분해된 속성보다는 위와 같은 레벨의 속성 추출이 복잡도를 줄일 수 있으므로 실전에서는 효율적이고 유리하게 이용될 수도 있다.

2) 2차 정규형 (2NF, Second Normal Form)

가) 정의

·                  식별자가 아닌 모든 속성들은 식별자 전체 속성에 완전 종속되어야 한다.

·                  이것을 물리 데이터 모델의 테이블로 말하면 기본키가 아닌 모든 칼럼들이 기본키에 종속적이어야 2차 정규형을 만족할 수 있다는 것이다.

나) 정규화 작업

·                  [그림 4-3-10]에서와 같이 식별자가 학번 + 코스코드로 이루어진 학과등록 엔터티에서 학번 속성에 평가코드, 평가내역 속성들이 종속적이다. 그렇기 때문에 이것은 2차 정규형을 위반하고 있는 것이다.

·                  [그림 4-3-10]에서와 같이 식별자가 학번 + 코스코드로 이루어진 학과등록 엔터티에서 코스코드 속성에 코스명, 기간 속성들이 종속적이다. 그렇기 때문에 이 또한 2차 정규형을 위반하고 있는 것이다.

·                  의미상의 주어 즉, 본질식별자를 알아야 식별자 부분 종속인지를 구분할 수 있다.





·                  속성의 의미가 명확해야 종속성을 비교할 수 있다.

·                  어떤 속성 식별자 전체에 종속되어 있지 않으면 잘못된 위치이며 새로운 엔터티 즉, 상위 부모 엔터티를 생성하고 UID BAR를 상속받게 된다.

3) 3차 정규형(3NF, Third Normal Form)

가) 정의

·                  2차 정규형을 만족하고 식별자를 제외한 나머지 속성들 간의 종속이 존재하면 안된다. 이것이 3차 정규형을 만족하는 것이다.

나) 정규화 작업

·                  [그림 4-3-11]에서 학과등록 엔터티에서 평가코드, 평가내역 속성들이 서로 간에 종속적이다. 즉, 평가내역 속성은 평가코드 속성에 종속적이다. 그렇기 때문에 이것은 3차 정규형을 위반하 고 있는 것이다.

·                  3차 정규형을 위반하고 있을 시에는 [그림 4-3-11]에서의 평가항목 엔터티처럼 부모 엔터티가 생성되고 그 부모 엔터티로부터 UID Bar가 없는 관계를 상속받게 된다.





4) BCNF 정규형

가) 정의

·                  모든 결정자가 키인 릴레이션이 BCNF이다. 반대로 어떠한 결정자 하나라도 키가 아닌 릴레이 션이라면 BCNF가 될 수 없다.

·                  기존의 2차 정규형과 3차 정규형을 보완하려는 목적으로 만들어졌다. 즉 부분 종속이나 이행 종속이 없는 3차 정규형도 변경 이상 현상이 나타날 수 있기 때문이고, 이것은 어떤 Non-Key 속성이 결정자로 동작하기 때문에 발생한다.

나) 3차 정규형의 문제점

·                  한 릴레이션에 여러 개의 후보키(Candidate Key)가 있으며,

·                  모든 후보키들이 적어도 둘 이상의 속성으로 이루어지는 복합(Composite) 키이며,

·                  모든 후보키들이 적어도 하나 이상의 공통 속성이 포함되는 경우이다.

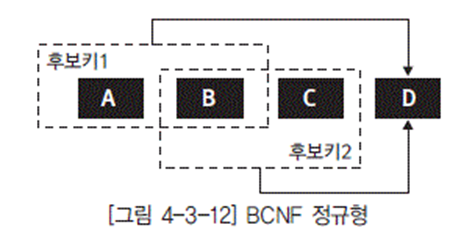

다) 3차 정규형을 만족하고 BCNF가 아닌 경우

·                  각 속성이 단 하나의 값으로 구성된 경우(1차 정규형)

·                  Non-Key 속성인 D는 후보키(Candidate Key)인 A+B 또는 B + C 에 완전 함수 종속이므로 2차 정규형에 속한다.

·                  또한 Non-Key 속성이 D 하나 뿐이므로 Non-Key 속성 간의 종속 관계가 존재하지 않으므로 제 3차 정규형을 만족한다.

３. M:M 관계 해소

M:M 관계의 의미

M:M 관계는 논리 데이터 모델링 과정에서 많이 나타난다. 이러한 관계는 데이터 모델이 아직 덜 완성된 모습이라고 할 수 있다. 그래서 M:M 관계는 최종적으로 완성된 데이터 모델에는 존재할 수 없는 형태라고 할 수 있다.

• 실제 업무 중 대부분은 M:M 관계이다. 즉, 기업이 관리하고 있는 많은 데이터 중에서 기업의 업무 내용에 해당하는 데이터가 이러한 M:M 관계로 표현되고 향후에 모델링이 더 진행됨에 따라 이것 이 해소된다.
• 키 엔터티와 키 엔터티 간에는 대부분 M:M 관계이다. 그래서 데이터 모델 상세화 단계에서 이러한 M:M 관계가 해소되면서 액션 엔터티가 새롭게 도출되기도 한다.
• 지속적으로 발생되는 대다수의 엔터티는 M:M 관계이다. 즉, 기업의 업무 내용을 관리하는 데이터는 대부분 이러한 관계에 의해서 생겨난 엔터티라고 볼 수 있다.

M:M 관계 해소의 의의

M:M 관계는 불특정 관계로도 알려져 있으며, 데이터 구조에 있어서 어떠한 실제적 방법으로도 구 현이 불가능하다. 이것이 이 관계를 해결하는데 충분한 이유이지만, 데이터 모델 구축 작업 초기에 그렇게 하는 데에는 또 다른 동기가 있다.

• M:M 릴레이션십은 새로운 릴레이션 엔터티를 추가하여 M:1 관계로 변경한다.
• 연관 실체(associative, relational) 엔터티는 M:M 관계 미결 시 간과해 버렸을 추가 업무 규칙 또는 업무 논리를 내포할 수 있다. 특히 업무 규칙이 정밀하게 정의됨에 따라 하위 유형(subtype)계층 구조가 연관 실체로부터 나타나기 쉽다는 점, 분석 초기에 M:M 관계가 해결되지 않은 모델에서 이들이 간과된다는 점이다.
• M:M 관계는 데이터 종속성에 대한 결정을 어렵게 하여, 모델의 논리적 완성과 부분집합 식별 능력을 제한한다.
• M:M 관계 해결시까지 모델은 불안정 상태에 머물 것이다. 모델은 정규화되지 못하고, 모델에 대한 문서화 작업도 완비되지 못할 것이다.
• [그림 4-3-13]에서와 같이 제품 엔터티와 공급자 엔터티 간에는 M:M 관계가 존재한다. 이 관계는 제품 공급이라는 업무 내용에 의해서 두 엔터티 간에 생겨난 M:M 관계이다.
• 이 관계가 해소된 결과로 공급제품목록이라는 새로운 엔터티가 만들어지고 또한 각각의 두 엔터티 즉 제품, 공급자와 1:M 의 관계를 부모로서 가지게 된다.







실습 예제 ----------------------------------------------------------------------------------------

[문] 다음 지문의 내용에 대한 엔터티를 정의하고 이들의 관계를 작성하시오.

고객은 각기 다른 배송지 정보를 설정하여 두고 주문 시에 선택할 수 있다. 단, 최초의 기본 배송지는 가입 시에 등록했 던 주소지로 설정하며, 기본 배송지는 변경할 수 있다. 고객은 여러 상품을 하나의 주문으로 묶어 처리할 수 있으며, 하나의 주문은 신용카드, 포인트 등과 같은 여러 개의 결제 수단을 사용하여 결제할 수 있다.

참조무결성 규칙 정의

• 관계 테이블의 모든 외부 식별자 값은 관련 있는 관계 테이블의 모든 주 식별자 값이 존재해야 한다.
• 실체의 주 식별자(PK)와 마찬가지로 외부 식별자(FK)도 데이터 무결성에 관한 업무 규칙을 내포하고 있다.
• 데이터베이스 설계 관점에서 선택하지 말고, 사용자의 업무 규칙에 따라 적절한 규칙을 선택한다.

입력 규칙

자식 실체의 인스턴스(Instance)를 입력할 때 참조무결성 규칙의 종류는 다음과 같다.

1) Dependent

대응되는 부모 실체에 인스턴스가 있는 경우에만 자식 실체에 입력을 허용한다.

2) Automatic

자식 실체 인스턴스의 입력을 항상 허용하고, 대응되는 부모 건이 없는 경우 이를 자동 생성한다.

3) Nullify

자식 실체 인스턴스의 입력을 항상 허용하고, 대응되는 부모 건이 없는 경우 자식 실체의 참조키 (FK)를 Null 값으로 처리한다.

4) Default

자식 실체 인스턴스의 입력을 항상 허용하고, 대응되는 부모 건이 없는 경우 참조키(FK)를 지정된 기본 값으로 처리한다.

5) Customized

특정한 검증 조건이 만족되는 경우에만 자식 실체 인스턴스의 입력을 허용한다.

6) No Effect

자식 실체 인스턴스의 입력을 조건 없이 허용한다.

삭제 규칙

부모 실체의 인스턴스를 삭제할 때(또는 그것의 주 식별자를 수정할 때) 사용되는 무결성 규칙은 다음과 같다.

1) Restrict

대응되는 자식 실체의 인스턴스가 없는 경우에만 부모 실체 인스턴스 삭제를 허용한다.

2) Cascade

부모 실체 인스턴스의 삭제를 항상 허용하고, 대응되는 자식 실체의 인스턴스를 자동 삭제한다.

3) Nullify

부모 실체 인스턴스의 삭제를 항상 허용하고, 대응되는 자식 실체의 인스턴스가 존재하면, 그것의 참 조키(FK)를 Null 값으로 수정한다.

4) Default

부모 실체 인스턴스의 삭제를 항상 허용하고, 대응되는 자식 실체의 인스턴스가 존재하면, 그것의 참 조키(FK)를 기본 값으로 수정한다.

5) Customized

특정한 검증 조건이 만족되는 경우에만 부모 실체 인스턴스의 삭제를 허용한다.

6) No Effect

부모 실체 인스턴스 삭제를 조건 없이 허용한다.



(DA가이드 4.3.4) 이력 관리 정의

이력 관리란 ?

데이터는 현재의 프로세스만 처리하고 버리는 것이 아니라 마치 후손에게 물려주어야 할 귀중한 문화유산처럼 오랜 기간의 데이터를 유지시켜 좀 더 가치있는 정보를 제공할 수 있는 밑거름이 되도 록 해야 한다. 현재는 단지 하나의 점에 불과하지만 과거란 엄청난 개수의 점이 모여 있는 형상이다. 사실 현재의 데이터조차 제대로 다루기가 어려운 데 이미 지나가 버린 데이터에 연연한다는 것은 생 각처럼 그리 쉬운 일이 아닌 것은 분명하다. 굳이 위상수학(topology)을 동원하지 않더라도 수학 시 간에 배웠듯이 점으로 선분을 만들려면 무한대의 점이 필요하다. 이력은 선분이고 현재의 순간은 점 이므로 선분 -그것도 과거에 비해 현저하게 오랜 기간 - 을 관리해야 한다는 것은 결코 함부로 결정 해서는 안된다.

모든 업무는 언제 시작해서 언제 끝났는지에 관한 정보가 기록되어 있다. 가장 흔한 예로 주민등록 증의 뒷면을 보면 주소 변경란이 있다. 이사를 가서 주소지를 옮길 때마다 거기에는 주소 이력 정보 가 기입된다. 언제 어느 동으로 이사를 갔으며, 변경된 주소는 무엇이냐 하는 것 등이다.

예를 들면 [그림 4-3-14]에서와 같이 통화 데이터에서 관리되고 있던 환율 데이터에 대한 다음과 같은 업무 요구 사항이 발생하면 환율에 대한 이력을 관리하게 된다.





• 어제의 환율은 얼마인가?
• 오늘 아침의 환율은 얼마인가?
• 환율의 변화에 대한 추이 분석을 하고자 한다.





[그림 4-3-15]는 [그림 4-3-14]의 데이터 모델이 구현되어 실제 데이터가 들어가 있는 모습이다. 즉, 환율별로 이력이 관리되고 있는 모습을 보여주고 있다.

이력 관리 대상 선정

사용자 조사

데이터의 이력을 관리한다는 것은 관리하지 않을 때와 비교했을 때 많은 비용이 들어가는 일이다. 즉, 이력을 관리할 필요가 없는 데이터에 대해서 이력을 관리하는 것은 여러 가지 측면에서 낭비이 다. 그래서 다음과 같은 질문에 대한 사용자의 검증 과정을 거쳐야 한다.

• 변경 내역을 감시할 필요가 있는가?
• 시간의 경과에 따라 데이터가 변할 수 있는가?
• 시간의 경과에 따라 관계가 변할 수 있는가?
• 과거의 데이터를 조회할 필요가 있는가?
• 과거 버전을 보관할 필요가 있는가?

인력 데이터의 종류

이력 데이터의 종류에는 크게 세 가지 정도의 종류가 있는데 여기에 따라서 이력을 관리하는 전략 을 세워서 관리해야 한다.

1) 발생 이력(Occurrence History) 데이터

어떤 데이터가 발생할 때마다 이력 정보를 남겨야만 한다면 이력은 발생 이력이라고 볼 수 있다. 예를 들어 고객의 접속 기록을 남겨야만 하는 경우 고객이 웹사이트를 접속할 때마다 그 접속 데이터 를 남긴다면 이것을 발생 이력이라고 할 수 있다. 이 방법은 전통적으로 이력을 관리하는 방법으로 사용되어 왔다.

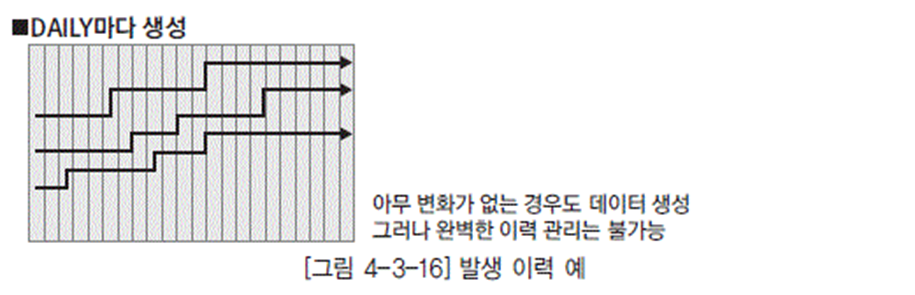

이러한 이벤트성 이력 데이터를 관리하는 방법으로는 [그림 4-3-16]의 그림처럼 이벤트가 발생할때에만 이력 데이터를 발생하는 방법이 있고, 아래 그림과 같이 이력이 발생하지 않더라도 날마다 데이터를 생성하는 경우도 있다.











2) 변경 이력 (Modification History) 데이터

데이터가 변경될 때마다 변경 전과 후의 차이를 확인해야 한다면 변경 이력을 남길 수 있다. 예를 들어, 고객이 주문을 하고서 주문 정보를 변경하였을 때 이전 주문과 변경된 새로운 주문 정보를 관 리하기 위해서 변경된 새로운 주문 정보를 이력 정보로 남겨야 한다.

3) 진행 이력 (Progress History) 데이터

업무의 진행에 따라 이 데이터를 이력 정보로 남겨야만 하는 경우가 있다. 가장 대표적인 것이 바로 주문과 같은 업무 처리이다. 물론 이력이 관리되는 형태는 위의 변경 이력과 같은 형태로 관리 된다. 예를 들면, 주문의 업무 처리는 구매 신청 -> 입금 완료-> 배송 준비 중 -> 배송 중 -> 배송 완료 혹은 주문 취소 등과 같은 업무 진행 상황이 있다. 대부분의 주문 업무 처리의 경우 각 단계가 언제 누구에 의해서 처리되고, 현재 단계는 무엇인지에 관한 정보가 필요한 경우가 많다. 이러한 경우의 업무를 처리하기 위해서는 진행 이력이 중요하다.

이력 관리 형태

• 시점 이력 : 데이터의 변경이 발생한 시각만을 관리
• 선분 이력 : 데이터 변경의 시작 시점부터 그 상태의 종료 시점까지 관리

1) 시점 이력

특정 통화의 환율이 변경되면 새로운 인스턴스가 생겨나고(New Record), 그 시점의 해당 통화의 환율과 발생 시각을 기록/보관함으로써 환율이 어느 시점에 얼마의 값으로 변경되었다라는 정보를 관리하는 것이다. 이러한 방식의 이력 관리 방법은 아래 예에서 특정한 시점의 데이터를 추출하고자 할 경우에 불필요한 작업을 수행하게 된다. 이러한 점을 주의하여야 한다.



- 시점 이력 활용 예

SELECT 환율

FROM 환율 변동 이력

WHERE 발생 시각 = (SELECT MAX(발생시각) FROM 환율 변동 이력 WHERE 발생 시각 <=20020521 AND 통화_ID =‘ USD’) AND 통화_ID = ‘USD

2)선분 이력

각 통화의 특정 기간 동안 유효한 환율을 관리

- 선분 이력 활용 예

SELECT 환율

FROM 환율 변동 이력

WHERE 발생 시각 between 시작 시각 and 종료 시각

AND 통화_ID = ‘USD’

- 선분 이력 의미

[그림 4-3-19]를 예를 들어 선분 이력의 의미를 살펴 본다.

·                  17을 가진 선분을 = 로 찾을 수는 없다.

·                  그러나 17이 통과하는 선분을 찾아보자.

·                  어떤 점이나 반드시 하나의 선분을 통과한다.

·                  선분이 아무리 길어도 레코드는 하나이다.







17의 지점을 [그림 4-3-19]에서와 같은 선분 이력 데이터에서 찾는 방법은 다음과 같다.

·                  부등식 표현 : 시작점 <= 17 <= 종료점

·                  연산자 표현 : 17 Between 시작점 and 종료점



선분 이력 관리 유형

1) 인스턴스 레벨 이력 관리

하나의 인스턴스의 어떤 변경이라도 발생하면 전체 인스턴스를 새롭게 생성하는 방식의 이력 관리 유형이다.







이러한 방식의 이력 관리 유형의 특징은 다음과 같다.

• 한번의 액세스로 스냅샷을 참조하는 것이 가능하다. 즉, 한번의 액세스로 해당 시점의 모든 데이터 를 참조하는 것이 가능하다.
• 로그성 데이터를 저장할 목적인 경우 적당한 방법이다.
• 다른 이력 관리 유형에 비해서 저장하기가 쉽다.
• 가장 큰 단점 중에 하나는 하나 이상의 칼럼에 변경이 발생했을 때 이벤트가 모호해진다는 점이다.
• 만약 이벤트가 자식 정보를 가지게 된다면 매우 치명적이다. 즉, 각각의 변경 이벤트가 하위의 데이터(엔터티)를 가지게 된다면 해당 이벤트를 찾기가 매우 어려워진다.
• 이력 관리의 다른 유형들에 비해서 저장 공간의 낭비를 초래할 수 있다.
• 실제 어떤 데이터가 변경된 것인지를 찾기 위해서는(즉, 이벤트를 찾기 위해서는) 과거의 데이터를 Merge해서 비교를 해야만 가능할 수 있다.
• 특정 순간의 스냅샷만 보는게 아니라면 처리가 복잡해지는 경향이 있다.
• 변화가 빈번하게 발생하는 상황이라면 고려해 볼 수 있는 유형이다.

2) 속성 레벨 이력 관리

[그림 4-3-21]에서와 같이 이력을 관리할 대상 속성에서 변화가 생길 때만 이력을 생성하는 방식이다





이러한 방식의 이력 관리 유형의 특징은 다음과 같다.

• 변경 이벤트가 매우 분명하게 관리된다. 즉, 실제 어떤 데이터가 변경되었는지가 분명하다.
• 하나의 이력 관리 엔터티에서 다른 엔터티와 통합 이력 관리가 가능하다.
• 변경된 것만 처리하기 때문에 독립적 처리가 가능하다.
• 변화가 발생할 가능성은 매우 낮으면서 이력 관리 대상 속성은 매우 많은 경우에 사용하는 것이 유리하다.
• 특정 속성들에 변화가 집중되는 경우에 해당 속성에 대해서만 이력을 관리할 수 있기 때문에 유리하다.
• 여러 속성에 대한 이력이 필요할 때 많은 Merge가 발생하게 된다.
• 이력 관리의 다른 유형들에 비해서 향후 사용될 데이터 액세스 쿼리에서 조건 검색이 조금 어렵다.
• 변화가 너무 많은 경우에는 적용이 곤란하다.

3) 주제 레벨 이력 관리

[그림 4-3-22]에서와 같이 내용이 유사하거나 연동될 확률이 높은 것별로 인스턴스 레벨 이력을 관리하는 방법이다.







이러한 방식의 이력 관리 유형의 특징은 다음과 같다.

• 인스턴스 레벨과 속성 레벨의 장점을 모두 수용하는 형태의 이력 관리 형태이다.
• 목적이 분명한 엔터티를 생성함으로써 확장성을 확보할 수 있는 용도로 사용할 수 있다.
• 변경 부분만 처리가 가능하다.(독립적 처리 가능)
• 다른 엔터티와 통합 이력 관리가 가능하다.
• 속성 레벨의 단점을 해소할 수 있다.
• 전체를 참조할 때 인스턴스 레벨에 비해 Merge가 발생하는 문제점이 존재한다.
• 부문에 따라 변경 정도의 차이가 심한 경우 유리하다.

선분 이력 관리용 식별자 확정

선분 이력에서 식별자 결정 시 고려사항

선분 이력을 관리하는 엔터티의 UID를 확정하는 것은 향후에 테이블로 만들어지고 사용될 때의 성능 측면도 고려되어야 한다.

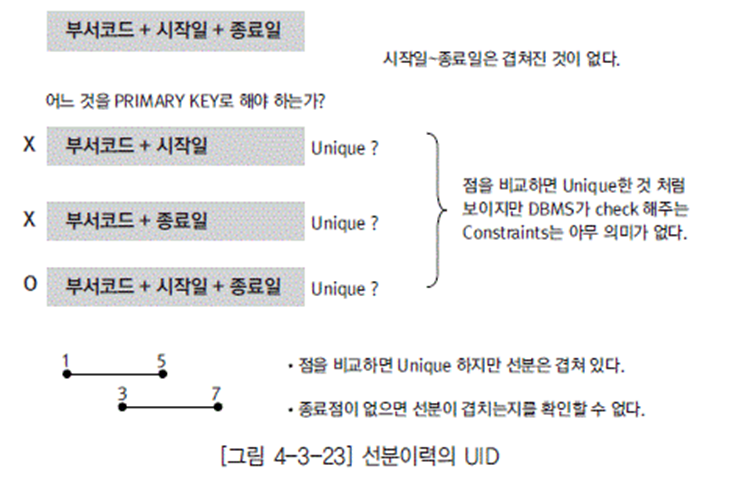

[그림 4-3-23]에서와 같이 부서별로 이력이 관리되는 엔터티를 예를 들어 설명하면 의미적인 UID는 부서코드 + 이력시작일 + 이력종료일을 기본키로 하는 것이 유리하다. 하지만 이것은 [그림 4-3-23]에서과 같이 물리적인 측면, 즉 실제 데이터는 Unique하지만 의미적으로는 Unique하지 않는 일이 발생한다. 이러한 부분의 의미적인 Unique을 검증할 수 있는 조치를 병행해야 한다.





선분 이력에서 종료점 처리 시 주의사항

1) 종료점이 미정이므로 NULL

• 논리적으로는 타당하지만 비교가 불가능
• 인덱스를 사용하지 못하므로 수행 속도 저하

2) 수렴하므로 최대치 부여

• 아직 종료되지 않았으므로 무한히 계속되는 것으로 간주
• 최대치 부여 (예; 일자라면 9999/12/31)
• 가능한 TABLE creation 시 Default constraints 부여
• 수행 속도에 유리





(DA가이드 4.3.5) 논리 데이터 모델 품질 검토

논리 데이터 모델 품질 검토 개요

데이터 모델 설계가 완료되면 모델러를 비롯한 이해관계자는 데이터 모델 리뷰 세션을 통해 작성된 데이터 모델의 품질을 검토한다. 데이터 모델 검토는 개념 데이터 모델링, 논리 데이터 모델링, 물리 데이터 모델링의 각 단계가 수행된 후 각 단계에서 작성된 개념 데이터 모델, 논리 데이터 모델, 물리 데이터 모델에 대해 이루어진다. 일반적으로 논리 데이터 모델과 물리 데이터 모델은 모든 이해 관계자들이 가장 관심을 갖고 검토하는 산출물로, 데이터 모델의 중요성을 생각하면 이 검토 과정이야말로 향후의 모든 공정에 대해 영향을 미칠 수 있는 매우 의미 있는 작업이라 할 수 있다. 데이터 모델을 검토하기 위해서는 모든 이해관계자가 동의하는 검토 기준이 필요하며, 통상 논리·물리 데이터 모델에 대한 검토 기준은 과목Ⅰ. 전사아키텍처 이해 부분에서 설명한 데이터아키텍처 정책 수립 시 DA원칙/표준에 포함되어야할 중요한 사안이다.

데이터 모델의 품질 검토 기준은 주로 논리 데이터 모델과 물리 데이터 모델에 대해 적용하며, 조직에 따라서는 개념 데이터 모델에 대한 검토 기준을 추가하기도 한다. 기본적인 품질 검토 기준은 과목VI. 데이터 품질 관리 이해 부분에서 설명한 데이터 구조의 관리 기준을 준용할 수 있으며, 논리 데이터 모델에 대한 품질 기준을 좀 더 세분화해 보면 [표 4-3-1]과 같이 정의해 볼 수 있다. 논리 데이터 모델 품질 검토의 목적은‘완벽한 모델’보다‘(조직에) 적합한 모델’의 관점에서 생각해 볼 수 있으며, 이에 따라 논리 데이터 모델의 품질 기준도 조직에 따라 혹은 업무 상황이나 여건에 따라 가감하거나 변형하여 사용하기도 한다.

[표 4-3-1] 논리 데이터 모델의 품질 기준

기준 항목	설 명	검토 관점 사례
정확성	데이터 모델이 표기법에 따라 정확하게 표현되었고, 업무영역 또는 요구사항이 정확하게 반영되었음을 의미함	- 사용된 표기법에 따라 데이터 모델이 정확하게 표현 되었는가 - 대상 업무영역의 업무 개념과 내용이 정확하게 표현 되었는가 - 요구사항의 내용이 정확하게 반영 되었는가 - 업무규칙이 정확하게 표현 되었는가
완전성	데이터 모델의 구성 요소를 정의하는데 있어서 누락을 최소화하고, 요구사항 및 업무영역 반영에 있어서 누락이 없음을 의미함	- 모델 표현의 충실성(완성도) - 필요한 항목(엔터티/속성 설명 등)들의 작성 상태 - 논리 데이터 모델링 단계에서 결정해야할 항목들의 작성 상태(속성의 선택성(optionality), 식별자, 정규화, 엔터티/속성의 중복배제, 이력관리 등) - 요구사항 반영 및 업무 영역 반영의 완전성: 목적하는 업무 영역을 기술(설계)하는데 있어서 논리 데이터 모델 구성요소(엔터티, 속성, 관계 등)들이 누락없이 정의 된 정도
준거성	제반 준수 요건들이 누락 없이 정확하게 준수되었음을 의미함	- 데이터 표준, 표준화 규칙 등을 준수하였는가 - 법적 요건을 준수 하였는가
최신성	데이터 모델이 현행 시스템의 최신 상태를 반영하고 있고, 이슈사항들이 지체없이 반영되고 있음을 의미	- 업무상의 변경이나 결정사항 등이 시의 적절하게 반영되고 있는가 - 최근의 이슈사항이 반영 되었는가 - 현행 데이터 모델은 현행 시스템과 일치 하는가
일관성	여러 영역에서 공통 사용되는 데이터 요소가 전사 수준에서 한 번만 정의되고 이를 여러 다른 영역에서 참조·활용되면서, 모델 표현상의 일관성을 유지하고 있음을 의미함	- 여러 주제영역에서 공통적으로 사용되는 엔터티는 일관성 있게 사용되는가(전사 수준에서 한 번만 정의되고 이를 여러 다른 영역에서 참조·활용한다는 의미에서 통합성이라 하기도 함) - 모델 표현상의 일관성을 유지하고 있는가
활용성	작성된 모델과 그 설명 내용이 이해관계자에게 의미를 충분하게 전달할 수 있으면서, 업무 변화 시에 설계 변경이 최소화되도록 유연하게 설계되어 있음을 의미	- 작성된 설명 내용이나 모델 표기 등이 사용자나 모델을 보는 사람에게 충분히 이해가 될 수 있고, 모델의 작성 의도를 명확하게 이해할 수 있는가(의사소통의 충분성) - 데이터 모델은 유연성을 갖고 있는가(오류가 적고 업무변화에 유연하게 대응하여 데이터 구조의 변경이 최소화 될 수 있는 설계 결과)

논리 데이터 모델 품질 검토 체크리스트의 활용

논리 데이터 모델의 품질 검토 기준에 따라서 논리 데이터 모델에 정의된 엔터티, 관계, 속성 등 데이터 모델의 주요 구성요소와 논리 데이터 모델 전반에 대한 체크리스트를 구성할 수 있으며, 이를 통해 논리 데이터 모델의 품질 검토를 보다 용이하게 수행할 수 있다. [표 4-3-2]는 논리 데이터 모델의 주요 구성 요소별로 품질 검토 기준 항목을 적용하여 작성한 품질 검토 체크리스트의 사례이다.

[표 4-3-2] 논리 데이터 모델 품질 검토 체크리스트 사례

검토대상	검토항목	검토 내용
엔터티	엔터티명	- 사용된 표기법에 따라 데이터 모델이 정확하게 표현 되었는가 - 대상 업무영역의 업무 개념과 내용이 정확하확하게 반영 되었는가 - 업무규칙이 정확하게 표현 되었는가 - 데이터 집합의 개요나 성격, 관리 목적 등을 설명하였는가? - 데이터 집합 구성상의 특징이 설명되어 있는가? - 데이터 집합의 생명주기나 오너쉽 등을 비롯한 기타 특이사항에 대한 내용을 포함하고 있는가? - 설명된 내용은 모든 이해관계자가 이해하고 의사소통 하는 데에 어려움이 없도록 쉽고 상세하게 기술되었는가?
	엔터티 정의	- 도출된 엔터티는 요구사항을 충족하거나 업무 영역을 설명하기에 충분한가? - 우선순위에 따른 엔터티 분류 관점에서 중요한 키엔터티나 메인엔터티가 누락되지 않았는가? - 엔터티는 서브타입을 사용하여 구체적·입체적으로 정의되었는가? - 서브타입 정의 시 구분자 속성은 명확하게 정의하였는가? - 서브타입 구성은 엔터티의 성격을 설명하기에 충분한가? - 서브타입은 충분하게 도출되었는가? (전체집합=Σ서브타입) - 향후의 업무 변화 가능성에 대비하여 모델 변경을 최소화할 수 있도록 유연성, 확장성이 고려되었는가?
	통합 수준	- 업무 행위의 주체가 될 수 있는 전사관계자와 같은 중요 기준데이터는 통합이 고려되었는가? - 엔터티간 동질성을 부여할 수 있는 유사 목적·구성의 엔터티에 대해 통합이 고려되었는가? (서브타입 사용) - 코드 엔터티는 통합이 고려되었는가? - 계층구조 엔터티에 대한 통합은 고려되었는가? - 배타관계 엔터티의 통합은 고려되었는가? - 다른 영역에서 동일 목적의 엔터티는 동일 명칭과 구조로 일관되게 사용되었는가? - 엔터티 분리는 명확하고 합리적인 근거와 목적에 의해 적절한 형태로 이루어졌는가?
	권한	- 메타데이터 권한을 정의 하였는가? (엔터티 생성/변경/삭제) - 데이터 오너쉽을 정의 하였는가? (데이터 생성/변경/삭제)
	발생 건수/ 빈도	- 현재의 데이터 저장 건수/빈도는 파악하였는가? - 향후 예상되는 데이터 저장 건수/빈도의 변화가능성은 파악하였는가?
	다른 엔터티와의 관계	- 다른 엔터티와 하나 이상의 관계를 가지고 있는가?
	법규 준수	- 관련 법규에서 요구하는 데이터를 보관하기 위한 엔터티를 정의하였는가? - 조직 특성에 비추어 보호가 요구되는 엔터티를 식별하였는가?
	요구사항 추적가능성	- 정의된 엔터티는 요구사항과 매핑이 되었는가?
속성	속성명	- 속성명은 명명규칙을 준수하였는가? - 제한요건에 따라 약어를 사용한 경우 약어사용 규칙을 준수하였는가? - 의미 전달이 명확한 명칭을 사용하였는가?
	속성 정의	- 엔터티명이나 엔터티 성격에 맞는 속성이 도출되었는가? - 엔터티의 성격이나 목적에 비추어 속성은 충분하게 도출되었는가? - 속성의 선택성 결정은 적절한가? - 유일값 원칙에 위배되는 속성이 존재하는가? - 속성의 원자단위 구성은 적절한가? - 속성의 관리 목적상 상세화 여부 검토가 수행되었는가? - 인조 속성의 생성 단위나 생성 규칙이 정의되었는가?
	속성 설명	- 속성의 개요나 성격, 관리 목적 등을 설명하였는가? - 속성으로 관리하고자 하는 데이터의 형태적 혹은 구성상의 특징이 포함되어 있는가? - 데이터 집합으로서 속성의 생명주기나 오너쉽 등을 비롯한 기타 특이사항에 대한 내용을 포함하고 있는가? - 설명된 내용은 모든 이해관계자가 이해하고 의사소통 하는 데에 어려움이 없도록 쉽고 상세하게 기술되었는가?
	속성 유형	- 엔터티 성격에 맞게 식별자가 정의되었는가? - 관계를 통해 상속받은 관계속성은 명확한 역할명을 사용하고 있는가?
	식별자 정의	- 모든 본질식별자가 적절하게 파악되었는가? - 인조식별자 사용 시 대응하는 속성 구성이 파악되었는가? - 실질식별자로서 본질식별자나 인조식별자를 사용하는 기준을 준수하고 있는가?
	법규 준수	- 법규상 암호화 대상인 속성은 식별하였는가? - 법규상 필요한 속성은 정의되었는가? - 법규상 수집·보관에 따른 제약이 존재하는 속성은 처리 방안을 고려하고 적용하였는가?
	도메인 정의	- 표준 도메인을 정의하여 적용하였는가? - 속성의 도메인은 일관성 있게 정의되었는가?
	추출 속성의 정의	- 추출 속성은 명확하고 합리적인 이유를 토대로 정의하였는가? - 추출 속성의 원시 속성은 식별하였는가? - 추출 속성은 추출 방법 또는 산식이 명확하게 정의되었는가? - 추출 속성의 빈도(구성 수준)는 적절한가?
	요구사항 추적가능성	- 속성 수준에서 필요한 요구사항 매핑은 수행되었는가?
	오너쉽 정의	- 속성 수준에서 데이터 오너쉽 정의가 필요한 경우 데이터 오너쉽이 정의 되었는가?
관계	관계명	- 관계명이 누락된 관계가 존재하는가? - 관계명 부여 규칙 존재 시 이를 준수하였는가? - 두 엔터티 간의 업무적 관계를 자식(자식 엔터티)이 바라보는 부모(부모 엔터티)의 역할 관점으로 파악하여 관계명을 표현하였는가?
	관계 정의	- 업무 영역을 설명하거나 요구사항을 충족하는데 있어서 필요한 관계들이 충분히 도출·정의되었는가? - 관계 정의는 업무 영역의 내용이나 요구사항과 일치하는가? - 배타적 관계가 정의된 경우 업무 내용과 일치하는가? - 배타적 관계가 정의된 경우 현재의 업무 개선 관점이 고려되었는가? - 배타 관계 해소를 위한 검토가 수행되었는가?
	관계 설명	- 관계가 왜 존재해야 하는지의 관점에서 기술하고 있는가?(업무규칙, 정규화 등)
	관계 표현	- 표기법에 따라 정확하게 표현하였는가? - 관계에 표현된 기수성·선택성은 업무규칙을 정확하게 설명하는가?
	식별자 상속	- 자식에 상속된 관계 속성은 정확한 역할명으로 표현되었는가? - 모든 관계 속성들의 출처(또는 관계)가 명확하게 파악되었는가?
	요구사항 추적가능성	- 관계에 대해 필요한 요구사항 매핑은 수행되었는가?
	외부키 (외래키)*	- 외부키(외래키)가 부모 엔터티의 주식별자(실질식별자)와 일치하는가? - 외부키 항목이 기본키와 기본키가 아닌 속성에 펼쳐져 있는가? - 자식에 상속된 관계 속성의 선택성은 적절한가?
	참조무결성**	- 업무규칙에 근거하여 참조무결성을 정의하였는가?
모델 전반	주제영역 적절성	- 주제영역의 구성은 적절한가?
	논리 모델 상세화	- 데이터 모델상에 정규화가 미흡한 부분이 존재하는가? - 최종적인 논리 데이터 모델에서 다대다 관계는 모두 해소 하였는가?
	이력 관리	- 이력관리 대상 선정과 이력관리 방법은 적절한가?

※ *, ** 표기한 부분은 방법론이나 모델링 도구에 따라 물리 데이터 모델의 검토 항목으로 보기도 함.





4.4 물리 데이터 모델링

(DA가이드 4.4.1) 물리 데이터 모델링 이해

물리 데이터 모델 정의

물리 데이터 모델이란 논리적 모델을 특정 데이터베이스로 설계함으로써 생성된, 데이터를 저장할 수 있는 물리적인 스키마를 말한다. 데이터 모델의 엔터티와 서브타입은 논리적인 집합이며, 만약 관계형 데이터베이스로 설계한다면 이 단계에 와서 물리적인 테이블(Table)로 확정된다. 하나의 논리적 집합(엔터티 혹은 서브타입)은 하나 이상의 테이블이 될 수 있으며, 경우에 따라서는 속성의 일부만으로 생성될 수 있다.

물리 데이터 모델링은 논리 데이터 모델을 사용하고자 하는 각 DBMS의 특성을 고려하여 데이터 베이스 저장 구조(물리 데이터 모델)로 변환하는 것이다. 여기에서 물리 데이터 모델링과 데이터베이스 디자인과의 개념을 정리하자면 물리 데이터 모델링은 데이터의 구조에 관련된 것들을 물리적인 모습까지 설계하는 것이고, 반면에 데이터베이스 디자인은 이러한 물리적인 모델(설계도면)을 DBMS 관점의 오브젝트로 생성하는 최적의 설계(디자인)를 하는 것이다. 데이터베이스 디자인의 예로는 오브젝트별 저장공간의 효율적 사용 계획, 오브젝트 파티셔닝 설계, 최적의 인덱스 설계 등이 여기에 속한다고 할 수 있다. 물론, 이러한 기준에 대해서 이론이 있을 수 있을 것이다. 하지만, 이 수험서에서는 이러한 기준을 가지고 물리 데이터 모델링과 데이터베이스 디자인을 구분하였다.

물리 데이터 모델 의의

물리적 데이터 모델링은 관계 데이터 모델링(RDM, Relation Data Modeling)이라고도 한다. 사전적으로 작성된 논리적 데이터 모델을 각각의 관계형 데이터베이스 관리 시스템의 특성, 기능, 성능 등을 고려하여 데이터베이스의 물리적인 구조(Schema)를 작성해가는 과정이다. 많은 사람들이 물리 데이터 모델링을 단순히 설계된 논리 데이터 모델의 개체 명칭이나 속성 명칭, 데이터 형태, 길이, 영역값등을 변환하는 것 정도로 생각하고 있다. 그러나 물리적 데이터 모델링 단계는 논리 데이터 모델에서 도출된 내용 변환을 포함하여 데이터의 저장공간, 데이터의 분산, 데이터 저장 방법 등을 함께 고려하는 단계이다. 또한, 이 과정에서 결정되는 많은 부분이 데이터베이스 운용 성능(Performance)으로 나타나므로 소홀히 다루면 안된다.

논리 데이터 모델-물리 데이터 모델

하나의 논리적 데이터 모델을 가지고 서로 다른 형태의 물리적 데이터 모델을 설계하는 경우는 크게 네 가지로 나눌 수가 있다.

분산 데이터베이스 구축 시

분산 데이터베이스를 구축하고자 할 때 노드별로 자신이 원하는 형태의 물리적 모델을 생성하고자 할 때 적용하는 경우이다.

물리 데이터 모델 비교

각자 나름대로의 특징을 가지고 있는 여러 개의 물리적 모델을 생성하여 종합적인 비교 검토를 하기 위하여 적용하는 경우이다.

물리적 환경의 변화

논리적인 모델에는 변화가 발생하지 않지만 물리적인 환경에는 변경이 발생했을 때 기존의 물리적 모델을 새로운 목표 물리적 모델로 개선하고자 할 때 적용하는 경우이다.

물리적 모델의 형상관리

물리적 모델이 세월의 흐름에 따라 조금씩 변해갈 때 그 이력을 관리할 목적으로 여러 개의 버전을 보유하고자 할 때 사용하는 경우이다.



(DA가이드 4.4.2) 물리 요소 조사 및 분석

시스템 구축 관련 명명 규칙

사내의 시스템 구축과 관련된 명명 규칙을 파악하여 물리 데이터 모델의 각 요소의 내용에 이를 적용해야 한다.

하드웨어 자원 파악

CPU

중앙처리 장치의 성능과 집중적인 부하가 발생하는 시간 등을 파악한다.

MEMORY

전체 메모리의 규모 및 시스템이 사용하는 메모리 영역을 포함하여 사용 가능한 메모리 영역을 파악한다.

DISK

전체 디스크의 크기, 분할된 형태, 현재 디스크 활용률 등을 파악하고 사용 가능한 공간을 확인 한다.

I/O Controller

현재 입/출력 컨트롤러의 성능 및 적절하게 운용되고 있는가를 파악한다.

Network

네트워크와 관련된 모든 내용을 파악한다. 여기에 관련된 내용으로는 다음과 같은 것들이 존재한 다.

• 현재 처리 가능한 속도
• 집중적인 부하가 발생하는 시간대
• 동시 접속 최대 가용 사이트 수

운영체제 및 DBMS 버전 파악

데이터베이스 운영 환경과 관련된 운영체제의 관련 요소를 파악하고 적절하게 관리되고 있는가를 파악한다. 특히 인스턴스 관리 기법 등에 대해서 파악하고 분석한다.

DBMS 파라미터 정보 파악

DBMS 환경 적용 단계에서 가장 중요하게 고려해야 하는 단계이다. 물론 DBMS 파라미터는 데이 터베이스 관리 시스템별로 많은 차이가 있으며 관리하는 방법도 서로 다르다. 따라서 자신들의 DBMS가 관리하는 파라미터의 종류와 관리 대상들을 정확하게 파악하고 정의해야 한다. 특히 데이터베이스 관리를 위한 데이터 저장 공간 관리 기법과 메모리 관리 기법 등과 관련된 파라미터들에 대 해서는 세심한 주의를 기울여야 한다. 그리고 데이터 쿼리에서 활용하는 옵티마이져(Optimizer)의 운영 방법 등도 중요한 고려사항이 된다.

데이터베이스 운영과 관련된 관리 요소 파악

• 사용자 관리 기법 및 정책
• 백업/복구 기법 및 정책
• 보안 관리 정책



(DA가이드 4.4.3) 논리-물리 모델 변환

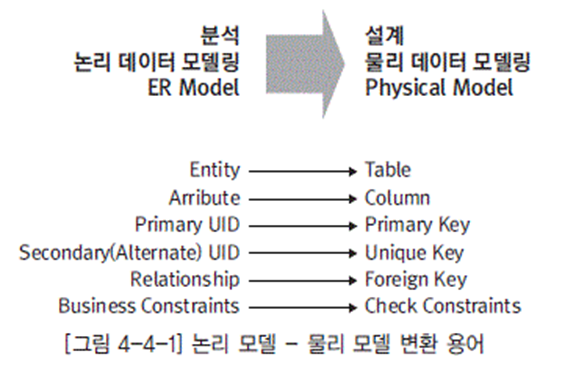

논리 데이터 모델-물리 데이터 모델 변환(Transformation) 용어

논리 영역과 물리 영역을 보는 시각은 여러 가지 관점에서 조금씩은 다르다. 특히 학자, 모델링 툴도 이러한 차이는 존재한다. 하지만, 하지만 이 책에서는 다음과 같은 기준으로 논리 데이터 모델의 영역과 물리 데이터 모델의 영역을 구분하여 접근하고 있다.







엔터티-테이블 변환

테이블 설명

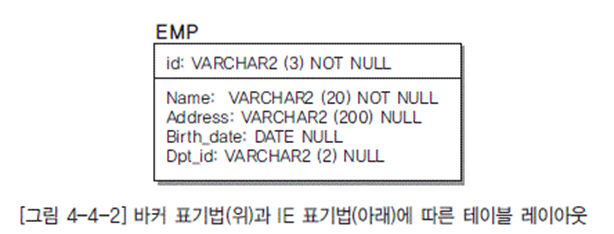

테이블은 데이터를 저장하기 위해서 생성된 데이터베이스에서의 가장 기본적인 오브젝트이다. 기 본적인 모습은 아래와 같은 모양으로 만들어지게 된다.







1)테이블(Table)

테이블은 기본적으로 칼럼(Column)과 로우(Row)를 가진다. 각각의 칼럼은 지정된 유형의 데이터 값을 저장하는 데 사용된다. [그림 4-4-2]에서 테이블 EMP는 사원 정보를 저장하기 위해서 생성된 구조이다.

2)로우(Rows)

테이블의 한 로우에 대응. 튜플 , 인스턴스, 어커런스라고도 한다.

3)칼럼(Columns)

각 사원 개개인의 관리 항목에 대한 Value를 저장한다.

4)기본키(Primary keys)

하나의 칼럼 혹은 몇 개의 칼럼 조합으로 어떤 경우라도 테이블 내에 동일한 값을 갖는 튜플이 존재하지 않도록 한다.

5)외래키(Foreign keys)

외부 데이터 집합과의 관계를 구현한 구조이다.

서브타입 변환(Transformation)

논리 데이터 모델에서는 비즈니스 또는 업무를 데이터 모델로 표현하기 위해서는 최대한 상세한 표현이 필수적이다. 그러한 목적을 달성하기 위해서 가능하면 집합(엔터티)의 구성을 서브타입을 사용하여 구체적으로 표현하는 것이 통상적이다. 또한 각각의 서브타입들이 독립적인 속성(Attribute), 관계(Relationship)를 가지고 있는 경우에는 이러한 서브타입(Sub Type)을 사용한 집합의 표현은 필수적이다. 이렇게 논리 모델링에서 표현된 서브타입은 물리 데이터 모델에서는 테이블의 형태로 설계되어야 한다. 하지만 이러한 서브타입 모델은 단순 엔터티-테이블 변환과는 다른 몇 가지 방법을 통해서 테이블로 변환 작업을 하게 된다.

• 슈퍼타입 기준 테이블 변환
• 서브타입 기준 테이블 변환
• 개별타입 기준 테이블 변환

[그림 4-4-3]과 같은 구체적인 논리 데이터 모델을 통해서 위 방법들을 살펴본다.









슈퍼타입 기준 테이블 변환

• 서브타입을 슈퍼타입에 통합하여 하나의 테이블로 만든다
• 이 통합된 테이블에는 모든 서브타입의 데이터를 포함해야 한다
• 주로 서브타입에 적은 양의 속성이나 관계를 가진 경우에 적용된다

가) 절차

• 슈퍼타입으로 테이블 명칭 부여
• 서브타입을 구분할 수 있도록 칼럼 추가
• 슈퍼타입의 속성을 칼럼명으로
• 서브타입의 속성을 칼럼명으로
• 슈퍼타입의 관계를 FK로
• 서브타입의 관계를 FK로

나) 테이블 사례

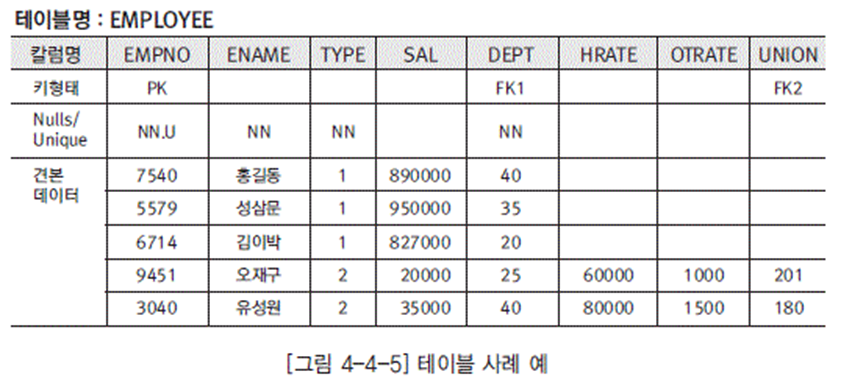

[그림 4-4-3]의 논리 모델에서의 서브타입을 하나의 테이블로 통합하는 경우 테이블의 모습은 [그림 4-4-5]의 사례 데이터 표와 같다.







• TYPE 서브타입을 구분할 수 있는 칼럼이다. 즉 사원 구분에 해당하는 칼럼이다.
• DEPT 위의 구분이 정규직일 경우에 부서로부터의 관계로 인해서 생성된 칼럼이다.
• UNION 위의 구분이 임시직일 경우에 협력 업체로부터의 관계로 인해서 생성된 칼럼이다.

다) 하나의 테이블로의 통합이 유리한 경우

• 데이터 액세스가 좀더 간편
• 뷰를 활용하여 각 서브타입만을 액세스하거나 수정 가능
• 수행 속도가 좋아지는 경우가 많다
• 서브타입 구분없는 임의 집합의 가공 용이
• 다수의 서브타입을 통합한 경우 조인(JOIN) 감소 효과가 크다
• 복잡한 처리를 하나의 SQL로 통합하기가 용이

라) 하나의 테이블로의 통합이 불리한 경우

• 특정 서브타입의 NOT NULL 제한 불가
• 테이블의 칼럼 수가 증가
• 테이블의 블럭 수가 증가
• 처리시마다 서브타입의 구분(TYPE)이 필요해지는 경우가 많다
• 인덱스(INDEX) 크기가 증가

서브타입 기준 테이블 변환

• 슈퍼 타입 속성들을 각 서브타입에 추가하여 각각의 서브타입마다 하나의 테이블로 만든다
• 분할된 테이블에는 해당 서브타입의 데이터만 포함돼야 한다
• 주로 서브타입에 많은 양의 속성이나 관계를 가진 경우에 적용된다





가) 절차

·                  서브타입마다 테이블 명칭 부여

·                  서브타입의 속성을 칼럼명으로

·                  테이블마다 슈퍼타입의 속성을 칼럼으로

·                  서브타입마다 해당되는 관계들을 FK로

·                  테이블마다 슈퍼타입의 관계를 FK로

나) 테이블 사례

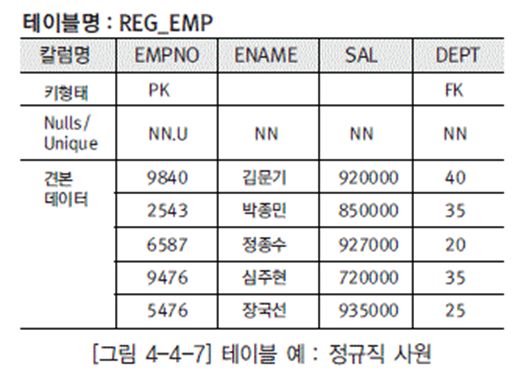

위의 [그림 4-4-3] 논리 모델에서의 서브타입을 여러 개의 테이블로 분할하는 경우 테이블의 모습은 [그림 4-4-7]과 [그림 4-4-8]의 데이터 사례 표와 같다. [그림 4-4-7]은 정규직 사원에 대한 표본 테이블의 모습과 인스턴스를 나타낸다. [그림 4-4-8]은 임시직 사원에 대한 표본 테이블의 모습과 인스턴스를 나타낸다.











다) 여러 개의 테이블로 분할한 경우가 유리한 경우

·                  각 서브타입 속성들의 선택 사양 명확한 경우에 유리하다.

·                  처리시마다 서브타입 유형 구분이 불필요하다.

·                  전체 테이블 스캔시 유리하다.

·                  단위 테이블의 크기가 감소한다.

라) 여러 개의 테이블로 분할한 경우가 불리한 경우

·                  서브타입 구분 없이 데이터 처리하는 경우 UNION이 발생한다.

·                  처리 속도가 감소하는 경우가 많다

·                  트랜젝션 처리시 여러 테이블을 처리하는 경우가 증가한다.

·                  복잡한 처리의 SQL 통합이 어려워진다.

·                  부분 범위 처리가 불가능해 질 수 있다.

·                  여러 테이블을 합친 뷰는 조회만 가능하다.

·                  UID 유지관리가 어렵다.

개별타입 기준 테이블 변환

• 슈퍼타입과 서브타입을 각각 테이블로 변환한 경우이다.
• 슈퍼타입과 서브타입 테이블 간에는 1:1 관계가 생성된다.(한 쪽을 모두 합치면 전체와 같게 된다는 면에서 개념적으로 아크 관계와 유사)

다음의 여러 가지 경우를 만족할 때 사용

·                  - 전체 데이터 처리가 빈번하게 발생할 경우에 적용한다.

·                  - 서브타입의 처리는 주로 독립적으로 발생할 경우에 적용한다.

·                  - 테이블을 통합했을 때 칼럼의 수가 너무 많아지는 경우에 적용한다.

·                  - 서브타입의 칼럼 수가 많은 경우에 적용한다.

·                  - 트랜잭션이 주로 공통 부분(슈퍼타입)에서 발생한다.

·                  - 슈퍼타입의 처리 범위가 넓고 빈번하여 단일 테이블 클러스터링을 해야 할 때 적용한다.







서브타입 변환 예

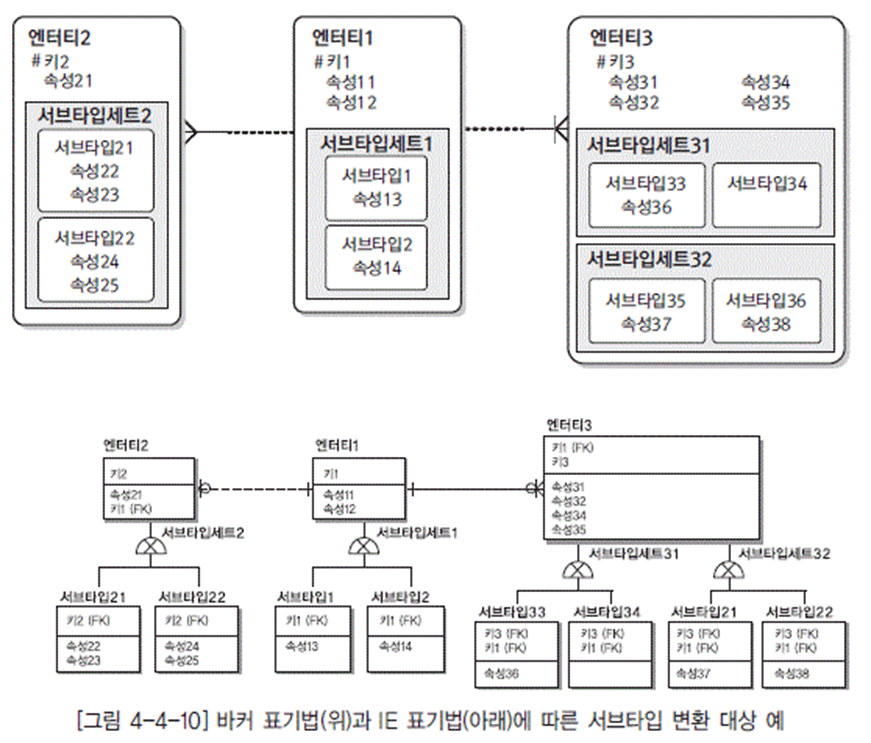

[그림 4-4-10]과 같은 논리적 데이터 모델이 있다고 하자.







[그림 4-4-10]의 데이터 모델을 물리적 모델로 전환하는 방법은 다양하다. 하나의 데이터 모델을 이용하여 하나 이상의 노드(분산 데이터베이스를 구현하였을 때의 각각의 단위 데이터베이스)에 자 신만의 데이터베이스를 설계할 수 있을 것이다. 데이터 모델의 전부를 물리적 모델로 전환할 수도 있지만 필요에 따라 원하는 것만 전환하고자 할 수도 있을 것이다.

뿐만 아니라 엔터티를 하나의 테이블로 할 수도 있겠지만 각각의 서브타입 혹은 몇 개를 묶어서 하 나의 테이블로 결정하는 경우도 있을 수 있다. 만약 [그림 4-4-10]의‘엔터티3’처럼 서브타입 세트 를 이용하여 여러 차원에서 분류한 서브타입을 가지고 있다면 자신이 원하는 서브타입 세트의 일부 서브타입만 테이블로 전환하는 것도 가능하다. 하나의 엔터티를 여러 개의 테이블로 설계하고 싶다 면 최소한 논리적 데이터 모델에는 서브타입으로 반드시 정의되어 있어야 가능하다. 즉, 물리적 모델 을 결정하는 단계에서 기존에 정의해 둔 서브타입이 아닌 다른 방법으로 테이블을 분할하고 싶다면 논리적 데이터 모델에 새로운 서브타입 세트를 추가로 정의해야 한다는 것을 의미한다.

속성을 물리적 모델로 전환하는 경우에도 전부나 일부만 선택하는 것은 얼마든지 가능하다. 이러 한 개념을 활용하면 하나의 논리적 데이터 모델을 이용하여 여러 개로 수직 분할된 물리 모델을 생성 할 수 있다.

1) Case 1 : 서브타입을 테이블로 분리

속성에 붙어 있는 숫자가 같은 칼럼이 서로 변환된 것으로 간주한다.(예: 속성31 --> COL31)





• 엔터티1은 그대로 TABLE10으로 전환되었다. 서브타입 세트란 일종의 구분코드라는 속성이라고 할 수 있으며, 서브타입세트1은 칼럼(SUBTYSET1)으로 전환되었다. 엔터티1에 있던 서브타입1,2는 서브타입세트1의 속성에 들어가는 값의 내용이므로 칼럼으로 전환할 필요가 없다.
• 엔터티2는 서브타입별로 테이블을 분리한 모습이다. 서브타입21은 TABLE21로, 서브타입22는 TABLE22로 전환되었다. 공통 속성인 키2, 속성21은 양쪽 모두에 전환되었고, 엔터티
• 엔터티3은 두 종류의 서브타입 세트를 가지고 있다. 위의 물리 모델은 이 중에서 서브타입세트32에 있는 서브타입별로 분리한 모습이다. 자세히 살펴보면 슈퍼타입에 있던 공통 속성 중에서 자신이 필요로 하는 일부분만 전환되었음을 발견할 수 있다. 바커표기법으로 표현할 모델에서 관계선에 세로선(UID BAR)이 붙어 있다면 식별자의 일부가 되겠다는 뜻이므로 물리적 모델이 될 때는 당연히 기본키(PK, Primary Key)이면서 외래키(FK, Foreign Key)가 되어야 한다.

2) Case 2 : 서브타입을 통합 테이블로 생성

물리적 모델에서는 [그림 4-4-12] 같이 동일한 논리적 모델을 기반으로 했지만 앞서 예제와는 다른 모습의 모델을 만들 수도 있다.

[그림 4-4-12]의 물리 모델은 앞서 소개한 물리적 모델과는 테이블의 개수도 다르며, 경우에 따라 테이블 명칭은 동일하지만 내용은 다르게 정의할 수도 있다.







테이블 목록 정의서



속성-칼럼 변환

속성이나 관계를 물리 데이터 모델 객체로 변환하는데 있어서 사례 데이터 표를 작성해 보는 것은 실제 데이터가 어떤 형태로 저장되는지, 어떠한 예외사항이 존재할 수 있는지 등을 용이하게 파악할 수 있도록 도움을 주기 때문에 여기서는 사례 데이터 표를 활용하여 변환 과정을 설명한다.

일반 속성 변환

• 엔터티에 있는 각 속성들에 대한 칼럼명을 사례 데이터 표의 칼럼명 란에 기록한다
• 칼럼의 명칭은 속성의 명칭과 반드시 일치할 필요는 없으나 프로그래머와 사용자의 혼동을 피하기위해 가능한 표준화된 약어를 사용한다
• 표준화된 약어의 사용은 SQL 해독 시간을 감소시킨다.
• SSQL의 예약어(reserved word)의 사용을 피한다.
• 가급적 칼럼 명칭은 짧은 것이 좋으며, 짧은 명칭은 개발자의 생산성에 긍정적인 영향을 준다.
• 필수 입력 속성은 Nulls/Unique 란에 NN을 표시한다.
• 실제 테이블에 대한 설계를 검증하기 위한 목적으로 가능하다면 표본 데이터를 입력시킨다.

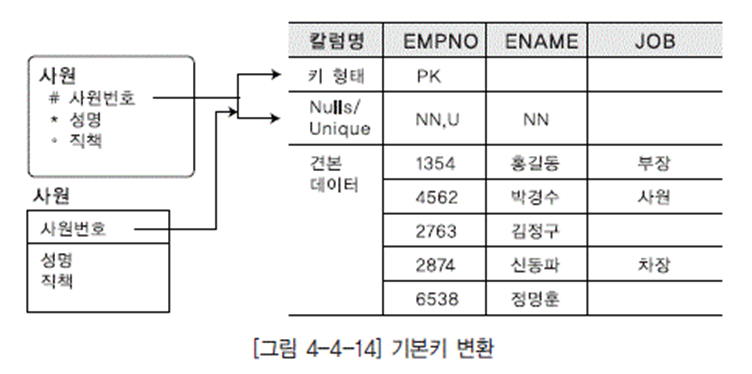

Primary UID 기본키(Primary Key) 변환

논리 데이터 모델에서의 Primary UID는 물리 데이터 모델에서는 기본키로 생성된다. 실제 DDL 에서는 기본키 제약 조건의 형태로 오브젝트가 생성된다.

1) 변환 절차

• 사례 데이터 표의 키 형태 란에 엔터티의 Primary UID에 속하는 모든 속성에 PK를 표시
• PK로 표시된 모든 칼럼은 Nulls/Unique 란에 반드시 NN,U로 표시되어야 함
• 여러 개의 칼럼으로 UID가 구성되어 있는 경우는 각각의 칼럼에 NN,U1을 표시
• 또 다른 Unique Key(Secondary UID)가 있다면 U2로 표시

2) 변환 예

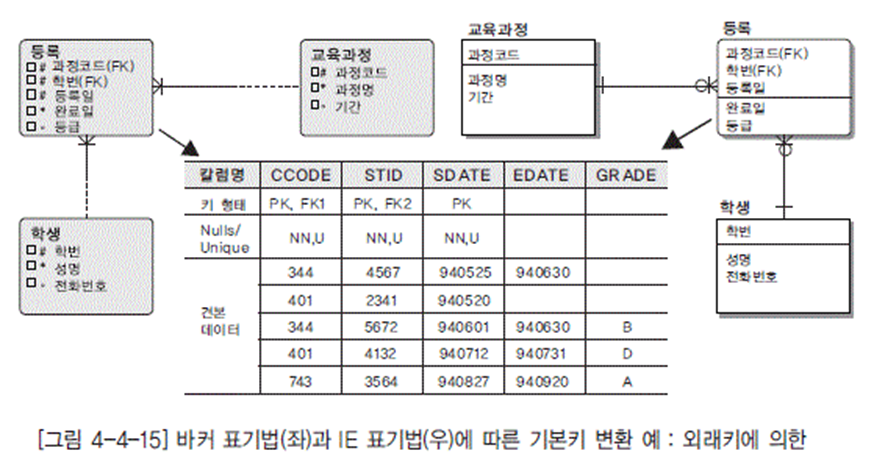

Primary UID(관계의 UID Bar) 기본키(Primary Key) 변환

논리 데이터 모델에서 Primary UID에 속하는 속성 중에는 해당 엔터티 자체에서 생성된 것도 존 재하지만 다른 집합(엔터티)으로부터의 관계에 의해서 생성되는 UID 속성(관계 속성)도 존재 한다. 이러한 관계 속성 UID의 변환은 기본적인 속성 UID 변환과는 약간 다르다.

1) 변환 절차

• 테이블에 외래키 칼럼을 포함시킨다
• PK의 일부분으로 표시

-Nulls/Unique 란에 각각 NN,U1을 표시

-키 형태란에 PK, FK를 표시

-여러 UID BAR가 있는 경우는 (PK, FK1), (PK, FK2), …

-여러 칼럼으로 구성된 경우 PK,FK1을 각각 표시

• 추가된 FK 칼럼에 표본 데이터를 추가

2) 변환 예





Secondary (Alternate) UID Unique Key 변환

논리 데이터 모델에서 정의한 Secondary UID 또는 Alternate Key 들은 해당 집합과 상태 집합과의 선택적인 관계를 가질 수 있도록 하는 데 중요한 역할을 수행한다. 이러한 Secondary UID들은 물리 데이터 모델에서는 Unique Key로 생성된다. 변환 절차는 기본적으로 Primary UID 변환 절차와 동일하다.



테이블 정의서

관계 변환

1:M 관계 변환

논리 데이터 모델에서 존재하는 관계 중에?? 따라 서 관계 칼럼의 선택사양이 결정되게 된다.

1) 변환 절차

• 1(One) 에 있는 PK를 M(Many)의 FK로 변환 - FK의 명칭 결정 - 키 형태 란에 FK 표시 - Nulls/Unique 란에 NN 표시(Must Be 관계시) - 필수 관계가 아닌 경우에는 NN를 체크하지 않는다.
• 표본 데이터 추가
• UID BAR 가 있는 경우는 전단계에서 실시

2) 변환 예





3) 1:M 관계에서 1 쪽이 Mandatory 관계일 때의 변환시 주의사항

• 자식 쪽의 레코드(Row)가 반드시 하나 이상은 되어야만 부모 쪽의 레코드(Row)를 생성할 수 있다.
• 자식 쪽의 레코드(Row)를 삭제할 경우에는 전체를 다 삭제할 수는 없고 반드시 하나 이상의 자식 레코드(Row)를 남겨두어야 한다. 또는 자식, 부모 레코드(Row)를 동시에 삭제해야 한다.







1:1 관계 변환



1:M 순환 관계 변환

대부분의 경우는 데이터의 계층 구조를 표현하기 위해서 이러한 관계를 사용한다. 특성상 최상위 관계 속성은 항상 Optional인 형태의 관계이어야 한다. 하지만 경우에 따라서는 최상위의 관계 속성에 특정 값을 지정하는 경우도 존재한다.

1) 변환 절차

• 해당 테이블 내에 외래키 칼럼을 추가한다. 외래키는 같은 테이블 내의 다른 로우의 기본키 칼럼을 참조하게 된다.
• 외래키 칼럼 명칭은 가능한 한 관계 명칭을 반영한다. 외래키는 결코 NN(Not Null) 이 될 수 없다.

2) 변환 예







배타적 관계 변환

관리상 필요한 칼럼 추가

개념

논리 데이터 모델에는 존재하지 않지만 관리상의 이유로 혹은 데이터베이스를 이용하는 프로그래밍이 좀더 빠르게 수행되도록 하기 위해서 테이블이나 칼럼을 추가할 수 있다. 예를 들면 해당 데이 터를 등록한 일자나 시스템 번호 등과 같은 관리상의 이유로 필요한 것들이다.

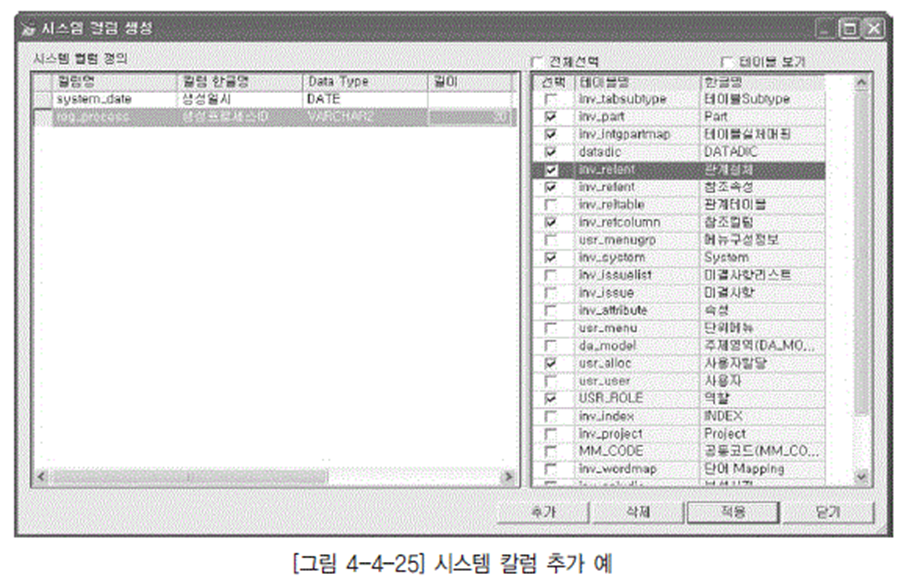

시스템 칼럼 추가 예

[그림 4-4-25]는 생성일시, 생성 프로세스 ID라는 논리 데이터 모델에서는 존재하지 않는 속성인 데도 불구하고 물리 데이터 모델에서 추가하여 생성하고 있는 예를 보여주고 있다.

데이터 타입 선택

개념

물리 데이터 모델링 단계에서 일어나는 많은 문제 중의 하나가 칼럼의 데이터 형식을 잘못 설정하 는 데에서 발생한다. 특정 칼럼의 데이터 형식을 선택하는 것은 논리 데이터 모델에서 정의된 논리적인 데이터 타입(정보 타입 : Information Type)을 물리적인 DBMS의 특성과 성능 등을 고려하여 최적의 데이터 타입을 선택하는 작업이다. 여기에서의 DBMS별 특성은 이 책을 통해 설명하는 것은 불가능하다. 따라서 여기에서는 대표적인 데이터 타입의 선택 기준에 대해서만 언급한다. 여기에서 는 데이터 타입의 선택에 대한 예제를 들어 설명한다. 단, 모든 DBMS를 예로 들 수는 없기 때문에 MS SQL Server를 예를 들어 설명한다.







문자 타입 (Character Data Types)

논리 데이터 모델에서의 형식이 문자였다면 세부적으로 많은 문자 형식들 중에서 칼럼의 값이 어 떤 범주를 만족하는지를 판단해야 한다. 여기에는 현재 칼럼이 가지는 값의 특성도 고려되어야 하고, 미래에 가질 값의 특성들도 고려되어야만 한다.

1) 세부 문자 타입 선택을 위한 기준

가) 영문만 사용되는가?

유니코드 형식은 모든 문자를 2바이트(Byte) 체계로 설계한 국제 표준 문자 형식이다. 한글을 저장하기 위해서 반드시 유니코드 형식을 사용해야 하는 것은 아니다. 하지만 일반 문자 형식들에 값을 지정한다면 영문은 1바이트, 한글은 2바이트라는 부조화를 일으키게 된다. 이러한 이유로 유니코드를 저장하는 데이터 타입에는 일반적으로 NCHAR, NVARCHAR등과 같이 앞에 N이 들어 가는 데이터 타입을 사용한다.

나) 4000자 혹은 8000자 이상의 문자열이 포함되는가?

일반적인 문자들을 저장하는 데이터 타입은 4K 혹은 8K를 상한선으로 하고 있다. 물론 이 기준은 DBMS마다 조금씩 다르다. 이렇게 큰 데이터를 저장하기 위해서는 일반적인 문자열을 저장하 는 데이터 타입이 아닌 다른 데이터 타입을 사용해야 한다. 예를 들면 , LONG, TEXT 등과 같은 데이터 타입을 사용할 수 있다.

다) 입력되는 값의 길이가 일정한가?

값의 길이가 일정하다는 것은 입력되는 칼럼 값의 길이가 일정하다는 것을 의미한다. 반대로 가 변적이라는 것은 입력되는 값의 길이가 일정하지 않다는 것을 의미한다.

2) 문자 형식 데이터 타입 설정 예

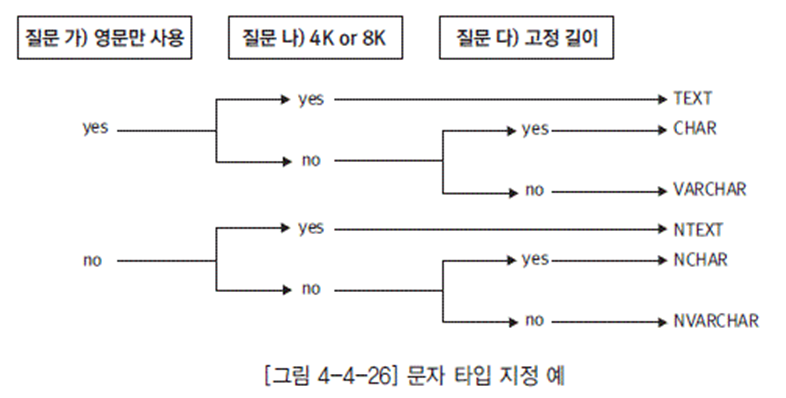

[[그림 4-4-26]은 MS SQL Server에서의 데이터 타입을 기준으로 예를 든 것이다.







숫자 타입 (Numeric Types)

숫자 타입의 데이터 타입도 DBMS마다 많은 형식이 존재한다. 많은 숫자 타입들 중에서 주어진 상황에 맞는 가장 적절한 데이터 타입을 설정해야 한다.

1) 세부 숫자 타입 선택을 위한 기준

가) 정말 숫자 데이터인지 판단한다.

많은 경우 숫자처럼 보이는 숫자가 아닌 값들을 관리하는 경우가 존재한다. 예를 들면 6810301633318 과 같은 주민등록번호는 숫자처럼 보이지만 숫자가 아니다. 즉, 우리가 이 주민 번호를 가지고 연산을 하거나 할 가능성이 있는지를 보면 이것은 숫자 타입이 아닌 문자 타입의 데이터라는 것을 알 수 있다.

나) 세부 숫자 타입 결정

불린(Boolean)   참(TRUE) 혹은 거짓(False)을 저장하는 경우에 선택한다.

정수(Integer)    소수점 이하를 처리하지 않는 경우에 선택한다.

소수(Decimal)   소수점 이하를 처리하는 경우에 선택한다.

화폐(Money)    금액을 저장하기 위한 경우에 선택한다.

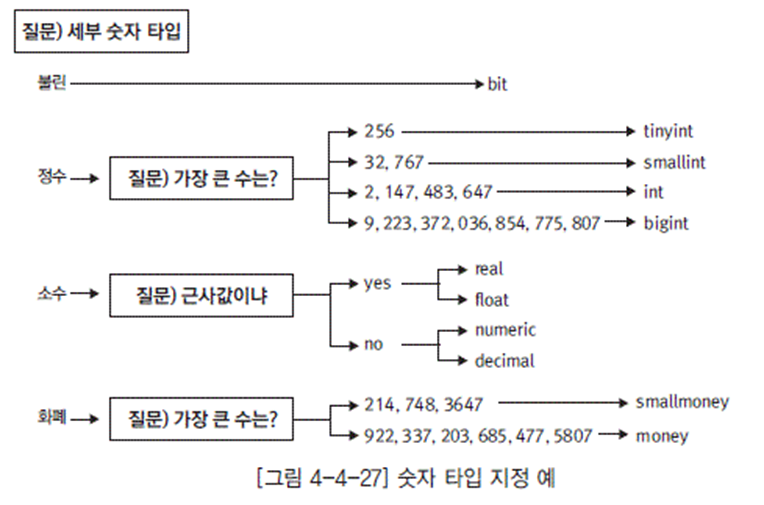

2) 숫자 형식 데이터 타입 지정 예

날짜 타입 (Datetime Types)

특정 데이터 항목에 대해서 날짜 타입으로 할 것인지 아니면 문자 타입으로 할 것인지는 이미 논리 데이터 모델에서 결정된다. 그렇기 때문에 물리 데이터 모델링에서는 논리 데이터 모델링에서 날짜 타입으로 결정된 부분을 DBMS 특성에 맞게 여러 개의 날짜 타입들 중에서 어떤 날짜 타입을 선택 할 것인지를 결정하는 것이다.

1) 세부 날짜 타입 선택을 위한 기준

대부분의 DBMS에서는 날짜 타입에 일자뿐만 아니라 시분초의 정보도 같이 저장한다. 심지어는 0.001초 차이까지도 저장하기도 한다. 그래서 그냥 일반적인 시간까지를 저장할 것이냐 아니면 이러 한 정밀한 시간을 저장할 것이냐에 따라 날짜 타입을 결정한다.

2) 세부 날짜 타입 지정 예





데이터 표준 적용



테이블 분할

개념

하나의 테이블을 수직 혹은 수평 분할하는 것을 테이블 분할 또는 파티셔닝이라고 한다. 여기에서의 파티셔닝이라는 용어는 데이터베이스 디자인 단계에서의 데이터를 저장하는 방식의 파티셔닝과 는 구분되는 개념이다.

수평 분할(Horizontal Partitioning)

1) 개념

레코드(Record)를 기준으로 테이블을 분할하는 것을 말한다. [그림 4-4-30]의 사례는 EMP 테이블에 대해 기본키인 ID 칼럼의 값이 10에서 30까지를 EMP 10-30이라는 테이블로 분할하고, 나머지 40에서 60까지를 EMP 40-60이라는 테이블로 분리했다.





2) 사용 의의

• 하나의 테이블에 데이터가 너무 많이 있고, 레코드 중에서 특정한 덩어리의 범위만을 주로 액세스 하는 경우에 사용한다.
• 분할된 각 테이블은 서로 다른 디스크에 위치시켜 물리적인 디스크의 효용성을 극대화할 수 있다.
• 현재는 이러한 수평 테이블의 분할은 DBMS 차원에서 제공하고 있다. 특히 분할의 방법 다양하게 제공하고 있는 추세이다. 분할의 대표적인 방법으로는 범위 분할, 해쉬 분할, 복합 분할 등의 기법이 사용된다. 이러한 DBMS 차원의 분할은 데이터베이스 디자인에서 자세하게 다루어질 것이다.



수직 분할 (Vertical Partitioning)



중복 테이블 생성



개념

많은 양의 정보들을 자주 Group By, Sum 등과 같은 집계 함수를 이용해서 실시간으로 통계 정보들을 계산해 낼 수 있다. 하지만 대부분 이러한 계산의 유형은 매우 많은 양의 데이터가 대상이 되고, 하나의 테이블이 아닌 여러 개의 테이블에서 필요한 데이터를 추출하는 경우가 대부분이다. 이를 위해서 특정 통계 테이블을 두거나 중복 테이블을 추가할 수 있다.

중복 테이블 생성 판단 근거

• 정규화에 충실하면 종속성, 활용성은 향상되나 수행 속도 증가가 발생하는 경우 고려한다.
• 많은 범위를 자주 처리해야 하는 경우에 고려한다.
• 특정 범위의 데이터만 자주 처리되는 경우에 고려한다.
• 처리 범위를 줄이지 않고는 수행 속도를 개선할 수 없는 경우에 고려한다.
• 요약 자료만 주로 요구되는 경우에 고려한다.
• 추가된 테이블의 처리를 위한 오버헤드를 고려하여 결정한다.
• 인덱스의 조정이나 부분 범위 처리로 유도, 클러스터링을 이용하여 해결할 수 있는지를 철저히 검 토한 후 결정한다.

이와 같은 상황이 존재한다고 판단된다면 논리 데이터 모델에는 존재하지 않지만 물리 데이터 모델에서 중복 테이블을 추가하여 생성할 수 있다.

중복 테이블 유형

중복 테이블에는 다양한 유형이 존재한다. 집계, 진행 테이블 추가를 검토할 수 있는 상황에 대한 예를 들면 다음과 같다.

1) 집계(통계) 테이블 추가

가) 집계 테이블 유형

• 단일 테이블의 GROUP BY
• 여러 테이블의 조인 GROUP BY

나) 집계 테이블 생성시 유의사항

• 로우 수와 활용도를 분석하고 시뮬레이션을 통해서 그 효용성에 대한 면밀한 검토가 선행되어야 한다.
• 집계 테이블에 단일 테이블 클러스터링을 한다면 집계 레벨을 좀더 낮춰 활용도를 높일 수 있는지를 검토해야 한다.
• 클러스터링, 결합 인덱스, 고단위 SQL 을 활용하면 굳이 집계 테이블 없이도 양호한 수행 속도를 낼 수 있다. 이러한 부분도 사전 검토되어야 한다.
• 집계 테이블을 다시 집계, 조인하면 추출할 수 있는지를 검토하여 지나친 집계 테이블을 만들지 않는 것이 좋다.
• 추가된 집계 테이블을 기존 응용 프로그램이 이용할 수 있는지를 찾아 보정시키는 노력이 필요하다.
• 데이터베이스 트리거의 오버헤드에 주의하고 데이터의 일관성 보장에 유의하여야 한다. 즉 집계 테이블과 원본 데이터는 일관성 유지가 매우 중요하다.

2) 진행 테이블 추가

가) 진행 테이블 추가 상황

• 여러 테이블의 조인이 빈번히 발생하며 처리 범위도 넓은 경우
• M:M 관계가 포함된 처리의 과정을 추적, 관리하는 경우
• 검색 조건이 여러 테이블에 걸쳐 다양하게 사용되며 복잡하고 처리량이 많은 경우

나) 진행 테이블 생성시 유의 사항

• 데이터량이 적절하고 활용도가 좋아지도록 기본키를 선정
• 필요에 따라 적절한 추출(Derived) 칼럼을 추가하여 집계 테이블의 역할도 하는 다목적 테이블을 구상
• 다중 테이블 클러스터링이나 조인 SQL을 적절히 이용하면 굳이 진행 테이블을 만들지 않아도 양호한 수행 속도를 낼 수 있는 경우가 많다.

중복 칼럼 생성

개념

논리 데이터 모델링 과정에서 정규화를 통하여 중복 칼럼을 최대한 제거하는 작업을 수행한다. 이렇게 중복 데이터를 제거하는 이유는 여러 가지가 존재하지만 가장 중요한 이유 중에 하나는 데이터 의 정합성을 유지하기 위함이다. 그런데 물리 데이터 모델링 과정에서 이러한 정규화를 어기면서 다시 데이터의 중복(중복 칼럼 생성)을 수행하곤 한다.

중복 칼럼 생성 상황

• 빈번하게 조인을 일으키는 칼럼에 대해서 고려해 볼 수 있다.
• 조인의 범위가 다량인 경우를 온라인화해야 하는 경우처럼 속도가 중요한 칼럼에 대해서는 중복 칼럼을 고려할 수 있다.
• 액세스의 조건으로 자주 사용되는 칼럼에 대해서 고려해 볼 수 있다.
• 자주 사용되는 액세스 조건이 다른 테이블에 분산되어 있어 상세한 조건 부여에도 불구하고 액세스 범위를 줄이지 못하는 경우에 자주 사용되는 조건들을 하나의 테이블로 모아서 조건의 변별성 을 극대화할 수 있다.
• 복사된 칼럼의 도메인은 원본 칼럼과 동일하게 해야 한다. 이것은 데이터의 일관성을 위해서 필수 적인 사항이다.
• 접근 경로의 단축을 위해서 부모 테이블의 칼럼을 자식 테이블에 중복시킬 수 있다.
• 상위 레벨의 테이블에 집계된 칼럼을 추가(M:1 관계)할 수 있다. 즉, 집계 칼럼을 추가한다.
• 하위 레벨의 테이블로 중복 칼럼을 복사(M:1 관계)할 수 있다.
• 연산된 결과를 주로 사용하는 경우에도 미리 연산을 하여 중복 칼럼을 생성할 수 있다.
• 여러 칼럼들의 수 밖에 없는 값이 검색의 조건으로 사용되는 경우에는 연산의 결과를 중복 칼럼으로 생성할 수 있다.
• 여러 개의 로우로 구성되는 값을 하나의 로우에 나열하는 경우이다. 즉 로우로 관리하던 데이터를 칼럼으로 관리하는 경우이다.
• 기본키의 칼럼이 길거나 여러 개의 칼럼으로 구성되어 있는 경우 인위적인 기본키를 추가할 수 있다.

중복 칼럼 생성시 유의사항

• 다중 테이블 클러스터링으로 해결할 수 있는지 검토한다.
• SQL GROUP 함수 이용하여 처리할 수 있는지 검토한다.
• 저장 공간의 지나친 낭비를 고려하여 적절한 대비책을 마련해야 한다.
• 반복 칼럼은 특별한 경우를 제외하고는 절대 사용할 필요가 없고, 있다면 sum(decode.. ) 용법과 같은 SQL 기법 등을 활용하여 이러한 부분을 피할 수 있도록 한다.
• 경우에 따라 상대 테이블의 ROWID를 복사하는 경우가 효과적일 때도 있다.
• 데이터의 일관성 보장에 유의해야 한다. 성능을 향상시키기 위해서 데이터의 일관성을 그르치는 일이 일어나서는 안된다.
• 칼럼의 중복이 지나치게 심하면 데이터 처리의 오버헤드가 발생하게 된다.
• 사용자나 프로그램은 반드시 원본 칼럼만 수정하는 것이 바람직하다.
• 일반적으로 수행 속도를 우려해서 지나치게 많은 중복 칼럼을 생성하고 있는 것이 현실이다. 가능하 면 중복 칼럼을 적게 가져가는 것이 바람직하다.
• 클러스터링, 결합 인덱스, 적절한 SQL을 이용하면 특별한 경우를 제외하고는 거의 해결 가능하기 때문에 이 부분을 먼저 적극적으로 고려해 보는 것이 바람직하다.
• 중복 칼럼을 이용하면 손쉽게 액세스 효율을 개선할 수 있으나 지나친 중복화는 반드시 데이터 일관성 오류 발생의 개연성 증가 및 데이터 처리 오버헤드 증가라는 반대급부가 있다는 것을 염두 에 두고 수행해야 한다.
• JOIN, SUB-QUERY 액세스 경로의 최적화 방안을 보다 철저히 강구해야 한다.



(DA가이드 4.4.5) 물리 데이터 모델 품질 검토

물리 데이터 모델 품질 검토 개요

물리 데이터 모델 설계가 완료되면 이를 데이터베이스 객체로 생성하고 개발 단계로 넘어가기 전에 모델러를 비롯한 이해관계자들이 모여 물리 데이터 모델에 대한 리뷰 세션을 통해 작성된 데이터 모델의 품질을 검토하는 것이 바람직하다. 3장에서 언급한 바와 같이 데이터 모델 검토는 개념 데이 터 모델링, 논리 데이터 모델링, 물리 데이터 모델링의 각 단계가 수행된 후 각 단계에서 작성된 개념 데이터 모델, 논리 데이터 모델, 물리 데이터 모델에 대해 이루어진다. 특히 물리 데이터 모델은 시스템 성능에 대해 직접적인 영향을 미치기 때문에 향후에 발생할 수 있는 성능 문제를 사전에 검토하 여 최소화하는 노력이 절대적으로 필요하다. 논리 데이터 모델의 검토 시와 마찬가지로 물리 데이터 모델을 검토하기 위해서는 모든 이해관계자가 동의하는 검토 기준이 필요하며, 이 또한 과목Ⅰ. 전사 아키텍처 이해 부분에서 설명한 데이터아키텍처 정책 수립 시 DA원칙/표준에 포함되어야 할 중요한 사안이다.

물리 데이터 모델링의 범위에 대해서는 어느 정도의 이견이 있을 수 있기 때문에 여기서는 이 장에 서 설명한 내용을 중심으로 물리 데이터 모델의 품질 검토 기준을 예시하였으며, 조직에 따라서는 과 목 VI에서 설명하는 데이터베이스 설계 내용까지를 포함하여 품질 검토 범위에 포함하기도 하고, 데이터베이스 설계 내용에 해당하는 부분을 별도의 품질 검토 대상으로 보기도 하므로, 각자의 환경에 맞게 적용하는 것이 중요하다. 기본적인 품질 검토 기준은 과목Ⅱ. 데이터 품질 관리 이해 부분에서 설명한 데이터 구조의 관리 기준을 준용할 수 있으며, 데이터 모델에 대한 품질 기준을 좀 더 세분화 해 보면 [표 4-4-1]과 같이 정의해 볼 수 있다. [표 4-4-1]은 3장의 논리 데이터 모델 품질 검토에 서 제시한 [표 4-3-1]의 내용을 물리 데이터 모델 관점으로 재작성한 것이다. 물리 데이터 모델 품 질 검토의 목적은‘성능’과‘오류 예방’의 관점에서 생각해 볼 수 있으며, 이에 따라 물리 데이터 모 델의 품질 기준도 조직에 따라 혹은 업무 상황이나 여건에 따라 가감하거나 변형하여 사용하기도 한 다.







[표 4-4-1] 물리 데이터 모델 품질 기준

기준 항목	설 명	검토 관점 사례
정확성	데이터 모델이 표기법에 따라 정확하게 표현되었고, 업무 영역 또는 요구사항이 정확하게 반영되었음을 의미함	- 사용된 표기법에 따라 물리 데이터 모델이 정확하게 표 현 되었는가 - 대상 업무영역의 업무 개념과 내용이 정확하게 표현 되었는가 - 요구사항의 내용이 정확하게 반영 되었는가 - 업무규칙이 정확하게 표현/적용 되었는가
완전성	데이터 모델의 구성 요소를 정의하는데 있어서 누락을 최 소화하고, 요구사항 및 업무 영역 반영에 있어서 누락이 없음을 의미함	- 물리 데이터 모델 작성 항목의 충실성(완성도) - 필요한 설명 항목(테이블/칼럼 설명 등)들의 작성 상태 - 물리 모델링 단계에서 결정해야할 항목들의 작성 상태(칼 럼의 데이터 타입 및 길이, Null 허용 여부, 서브타입 변 환, 배타관계 변환, PK, FK, 데이터 무결성 관련 제약사 항 등등. 필요에 따라서는 저장공간 지정, 테이블/인덱스 생성 관련 파라미터 결정 사항 등까지도 포함) - 요구사항 반영 및 업무 영역 반영의 완전성: 목적하는 업무 영역을 기술(설계)한 논리 데이터 모델의 구성요 소(엔터티, 속성, 관계, 식별자 등)들이 누락없이 물리 데이터 모델로 변환되어 정의된 정도 (단, 특별한 목적 에 의해 일부만 물리 데이터 모델로 변환될 수 있으며, 이 경우 목적이 명확해야함)
준거성	제반 준수 요건들이 누락 없이 정확하게 준수되었음을 의미함	- 데이터 표준, 표준화 규칙 등을 준수 하였는가 - 법적 요건을 준수 하였는가 - 법적 요건을 준수하기에 충분하도록 도메인이 정의되었는가
최신성	데이터 모델이 현행 시스템의 최신 상태를 반영하고 있고, 이슈사항들이 지체없이 반영되고 있음을 의미	- 업무상의 변경이나 결정사항 등이 시의 적절하게 반영되고 있는가 - 최근의 이슈사항이 반영 되었는가 - 현행 데이터 모델은 현행 시스템과 일치 하는가
일관성	여러 영역에서 공통 사용되는 데이터 요소가 전사 수준에서 한 번만 정의되고 이를 여러 다른 영역에서 참조·활용되면서, 모델 표현상의 일관성을 유지하고 있음을 의미함	- 여러 주제영역에서 공통적으로 사용되는 엔터티는 일관성 있게 변환되었는가 (전사 수준에서 한 번만 정의되고 이를 여러 다른 영역에서 참조·활용한다는 의미에서 통합성이라 하기도 함) - 모델 표현상의 일관성을 유지하고 있는가 - 동일·유사 목적·용도의 칼럼들은 일관성 있게 정의되었는가 - 조인 대상 칼럼들은 일관성 있게 정의 되었는가
활용성	작성된 모델과 그 설명 내용이 이해관계자에게 의미를 충분하게 전달할 수 있으면서, 업무 변화 시에 설계 변경이 최소화되도록 유연하게 설계되어 있음을 의미	- 작성된 설명 내용이나 모델 표기 등이 사용자나 모델을 보는 사람에게 충분히 이해가 될 수 있고, 모델의 작성 의도를 명확하게 이해할 수 있는가 (의사소통의 충분성) - PK, UK 등의 칼럼 구성은 데이터 무결성을 보장하면서 데이터 액세스를 효율화하기에 충분한가 - 논리 데이터 모델의 유연성이 물리 데이터 모델에도 반영되었는가 (오류가 적고 업무 변화에 유연하게 대응하여 데이터 구조의 변경이 최소화 될 수 있는 설계 결과) - 코드화 대상 칼럼에 대한 코드 정의는 업무 지원 및 적용에 충분한가

물리 데이터 모델 품질 검토 체크리스트의 활용

물리 데이터 모델의 품질 검토 기준에 따라서 물리 데이터 모델에 정의된 테이블, 칼럼, Key 구성, 무결성 제약조건 등 물리 데이터 모델의 주요 구성요소와 물리 데이터 모델 전반에 대한 체크리스트 를 구성할 수 있으며, 이를 통해 물리 데이터 모델의 품질 검토를 보다 용이하게 수행할 수 있다. [표 4-4-2]는 물리 데이터 모델의 주요 구성 요소별로 품질 검토 기준 항목을 적용하여 작성한 품질 검 토 체크리스트의 사례이다.

[표 4-4-2] 물리 데이터 모델 품질 검토 체크리스트 사례 제4장 물리 데이터 모델링 데이터아키텍처

검토대상	검토항목	검토 내용
테이블	테이블명	- 명명 규칙을 준수하였는가? - 제한요건에 따라 약어를 사용한 경우 약어사용 규칙을 준수하였는가? - 의미 전달이 명확한 명칭을 사용하였는가? - 테이블 한글명은 엔터티 명칭과 일치하는가?
	테이블 설명	- 데이터 집합의 개요나 성격, 관리 목적 등을 설명하였는가? - 데이터 집합 구성상의 특징이 설명되어 있는가? - 데이터 집합의 생명주기나 오너쉽 등을 비롯한 기타 특이사항에 대한 내용 을 포함하고 있는가? - 설명된 내용은 모든 이해관계자가 이해하고 의사소통 하는 데에 어려움이 없도록 쉽고 상세하게 기술되었는가?
	테이블 정의	- 특별한 이유가 존재하지 않는 한 논리 데이터 모델의 엔터티가 누락없이 물 리 데이터 모델로 변환되었는가? - 테이블 형태는 성능을 고려하여 결정되었는가? (일반 힙 테이블, IOT, 클러스터, 클러스터드 테이블, 파티션 등) - 서브타입의 변환 형태는 명확한 판단 기준에 의해 결정되었는가? - 테이블 생성 관련 파라미터들은 적절하고 충분하게 정의되었는가? - 향후의 업무 변화 가능성에 대비하여 모델 변경을 최소화할 수 있도록 유연 성, 확장성이 고려되었는가?
	통합 수준	- 다른 영역에서 동일 목적으로 사용되는 테이블은 동일 명칭과 구조로 일관되게 사용되었는가?
	권한	- 메타데이터 권한을 정의 하였는가? (테이블 생성/변경/삭제) - 데이터 오너쉽을 정의 하였는가? (데이터 생성/변경/삭제) - 테이블에 대한 접근 권한을 정의하였는가? - 테이블에 대한 접근 권한은 적절하게 정의되었는가?
	발생 건수/ 빈도	- 현재의 데이터 저장 건수/빈도는 파악하였는가? - 향후 예상되는 데이터 저장 건수/빈도의 변화가능성은 파악하였는가?
	법규 준수	- 관련 법규에서 요구하는 데이터를 보관하기 위한 테이블을 정의하였는가? - 조직 특성에 비추어 보호가 요구되는 테이블을 식별하였는가?
	요구사항 추적가능성	- 정의된 테이블은 요구사항과 매핑이 되었는가?
칼럼	칼럼명	- 칼럼명은 명명규칙을 준수하였는가? - 제한요건에 따라 약어를 사용한 경우 약어사용 규칙을 준수하였는가? - 의미 전달이 명확한 명칭을 사용하였는가? - 칼럼의 한글명은 속성명과 일치하는가?
	칼럼 정의	- 시스템 내부적으로만 사용되는 칼럼(입력자, 입력일시, 변경자, 변경일시, 내부적으로만 사용되는 identity 칼럼 등) 외에 논리 모델 상에 정의된 속성과의 얼라인먼트가 유지되고 있는가? - 논리 모델의 인조식별자와 같이 일련번호를 저장하는 칼럼의 일련번호 생성 규칙과 방법이 정의되었는가? (Identity 칼럼, Sequence 객체 등)
	칼럼 설명	- 논리 모델에 정의된 속성의 개요나 성격, 관리 목적, 저장 데이터의 형태적 또는 구성상의 특징 등이 물리 모델에 적합한 설명으로 작성되었는가? - 데이터 집합으로서 속성의 생명주기나 오너쉽 등을 비롯한 기타 특이사항에 대한 내용을 포함하고 있는가? - 설명된 내용은 모든 이해관계자가 이해하고 의사소통 하는 데에 어려움이 없도록 쉽고 상세하게 기술되었는가?
	Primary Key	- PK 칼럼의 구성은 데이터의 유일성을 보장하기에 충분한가? - FK 칼럼에 대한 참조무결성 규칙은 정의되었는가?
	Unique Key	- PK 외에 본질식별자에 해당하는 모든 칼럼에 UK가 정의되었는가? - 대체식별자로 정의된 칼럼에 대해 UK가 정의되었는가?
	법규 준수	- 법규상 암호화 대상인 칼럼의 데이터타입과 길이는 암호화를 고려하여 정의되었는가?
	도메인 정의	- 표준 도메인을 정의하여 적용하였는가? - 칼럼의 도메인(데이터 타입, 길이, Not Null 제약, Default 제약, Check 제약 등)은 일관성 있게 정의되었는가?
	추출 칼럼의 정의	- 추출 칼럼에 대한 추출 방법 또는 산식이 명확하게 정의되었는가? - 추출 칼럼에 대한 추출 방법 또는 산식을 적용한 방법은 적절한가? (어플리케이션 로직, 트리거, 기타 등)
	요구사항 추적가능성	- 칼럼 수준에서 필요한 요구사항 매핑은 수행되었는가?
	오너쉽 정의	- 칼럼 수준에서 데이터 오너쉽 정의가 필요한 경우 데이터 오너쉽이 정의되었는가?
FK	참조무결성 규칙 정의	- 논리 모델 상의 관계들은 특별한 이유가 없는 한 누락없이 참조무결성 규칙이 정의되었는가? - 정의된 참조무결성 규칙은 업무 영역의 내용이나 요구사항과 일치하는가? - 배타적 관계의 FK 칼럼에 대한 참조무결성 규칙을 적용하기 위한 방법은 적절한가? (DBMS의 FK 제약조건, 어플리케이션 로직, DB트리거 등)
	요구사항 추적가능성	- 참조무결성 규칙에 대해 필요한 요구사항 매핑은 수행되었는가?
	FK 일관성	- FK 칼럼은 참조하는 PK 칼럼과 도메인 정의가 일치하는가?
모델전반	반정규화	- 반정규화 방법과 형태, 적용 범위는 적절한가? - 반정규화된 테이블이나 칼럼은 명확한 목적에 근거하고 있는가?
	인덱스 정의?주1)	- PK 인덱스 외에 추가적인 인덱스가 고려되었는가? - PK 인덱스를 포함하여 인덱스의 구성 칼럼들은 절적하게 선정되었는가?(액세스 경로 분석 수행 여부) - 인덱스 생성에 관련된 파라미터들은 충분하고 적절하게 정의되었는가?
	스토리지 정의?주2)	- 스토리지 구성은 I/O 분산과 액세스 성능을 고려하여 정의했는가? - 스토리지 정의 파라미터들은 적절하게 정의되었는가? - 테이블과 인덱스는 적절한 테이블스페이스에 할당되었는가?

※ 주1)과 주2)는 방법론이나 모델링 도구에 따라 데이터베이스 설계의 검토 항목으로 보기도 함.

DA 가이드·글이 도움이 되셨다면
